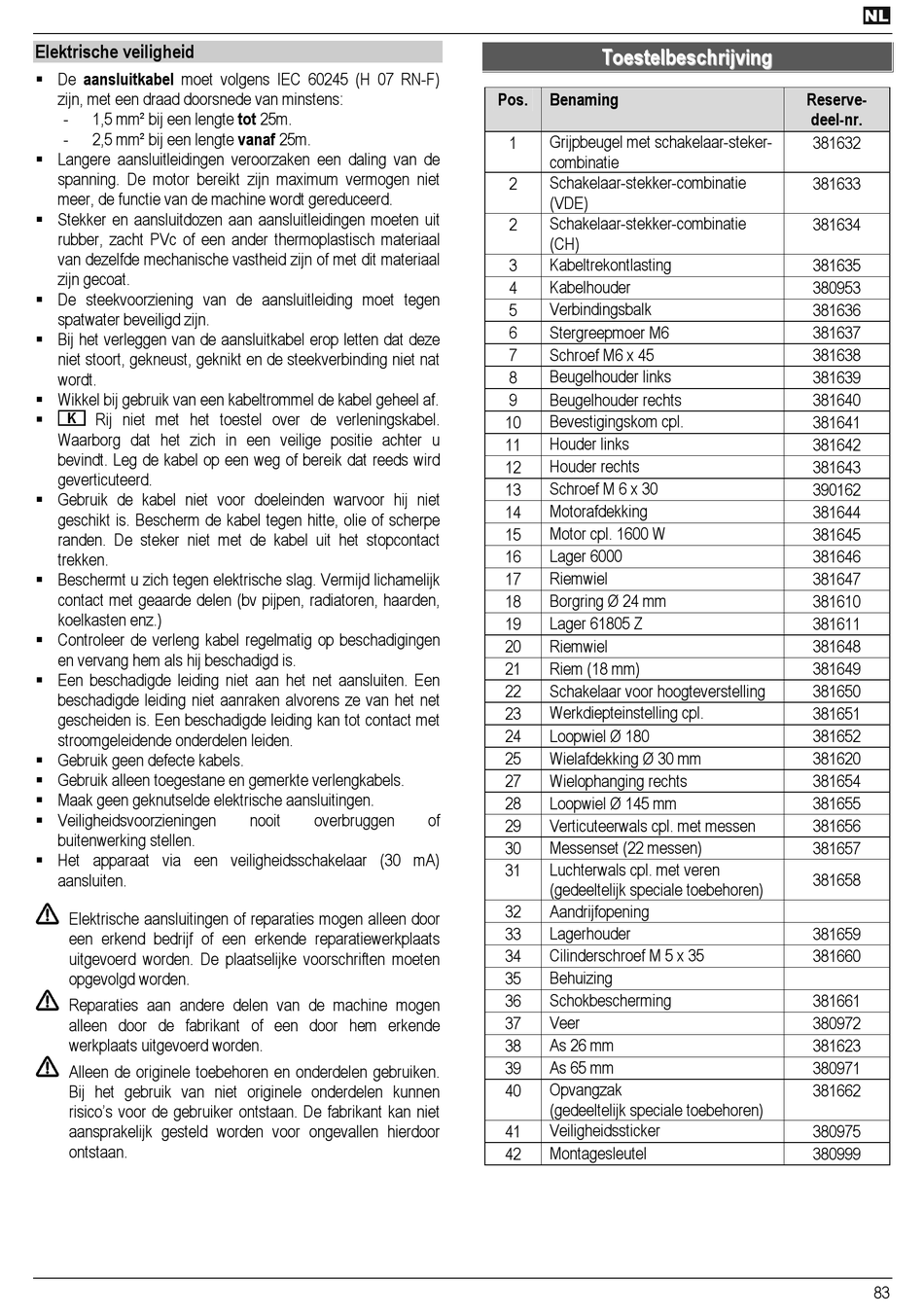

Elektrische Veiligheid - ATIKA VT 40 Z Originalbetriebsanleitung

Elektrische veiligheid

 De aansluitkabel moet volgens IEC 60245 (H 07 RN-F)
zijn, met een draad doorsnede van minstens:
- 1,5 mm² bij een lengte tot 25m.
- 2,5 mm² bij een lengte vanaf 25m.
 Langere aansluitleidingen veroorzaken een daling van de
spanning. De motor bereikt zijn maximum vermogen niet
meer, de functie van de machine wordt gereduceerd.
 Stekker en aansluitdozen aan aansluitleidingen moeten uit
rubber, zacht PVc of een ander thermoplastisch materiaal
van dezelfde mechanische vastheid zijn of met dit materiaal
zijn gecoat.
 De steekvoorziening van de aansluitleiding moet tegen
spatwater beveiligd zijn.
 Bij het verleggen van de aansluitkabel erop letten dat deze
niet stoort, gekneust, geknikt en de steekverbinding niet nat
wordt.
 Wikkel bij gebruik van een kabeltrommel de kabel geheel af.
 Rij niet met het toestel over de verleningskabel.
Waarborg dat het zich in een veilige positie achter u
bevindt. Leg de kabel op een weg of bereik dat reeds wird
geverticuteerd.
 Gebruik de kabel niet voor doeleinden warvoor hij niet
geschikt is. Bescherm de kabel tegen hitte, olie of scherpe
randen. De steker niet met de kabel uit het stopcontact
trekken.
 Beschermt u zich tegen elektrische slag. Vermijd lichamelijk
contact met geaarde delen (bv pijpen, radiatoren, haarden,
koelkasten enz.)
 Controleer de verleng kabel regelmatig op beschadigingen
en vervang hem als hij beschadigd is.
 Een beschadigde leiding niet aan het net aansluiten. Een
beschadigde leiding niet aanraken alvorens ze van het net
gescheiden is. Een beschadigde leiding kan tot contact met
stroomgeleidende onderdelen leiden.
 Gebruik geen defecte kabels.
 Gebruik alleen toegestane en gemerkte verlengkabels.
 Maak geen geknutselde elektrische aansluitingen.
 Veiligheidsvoorzieningen
buitenwerking stellen.
 Het apparaat via een veiligheidsschakelaar (30 mA)
aansluiten.
Elektrische aansluitingen of reparaties mogen alleen door
een erkend bedrijf of een erkende reparatiewerkplaats
uitgevoerd worden. De plaatselijke voorschriften moeten
opgevolgd worden.
Reparaties aan andere delen van de machine mogen
alleen door de fabrikant of een door hem erkende
werkplaats uitgevoerd worden.
Alleen de originele toebehoren en onderdelen gebruiken.
Bij het gebruik van niet originele onderdelen kunnen
risico's voor de gebruiker ontstaan. De fabrikant kan niet
aansprakelijk gesteld worden voor ongevallen hierdoor
ontstaan.
nooit overbruggen
T
T
Pos. Benaming
Grijpbeugel met schakelaar-steker-
1
combinatie
Schakelaar-stekker-combinatie
2
(VDE)
Schakelaar-stekker-combinatie
2
(CH)
Kabeltrekontlasting
3
Kabelhouder
4
Verbindingsbalk
5
6 Stergreepmoer M6
7 Schroef M6 x 45
Beugelhouder links
8
9 Beugelhouder rechts
Bevestigingskom cpl.
10
Houder links
11
Houder rechts
12
Schroef M 6 x 30
13
Motorafdekking
14
Motor cpl. 1600 W
15
Lager 6000
16
Riemwiel
17
Borgring Ø 24 mm
18
Lager 61805 Z
19
20 Riemwiel
Riem (18 mm)
21
22 Schakelaar voor hoogteverstelling
Werkdiepteinstelling cpl.
23
Loopwiel Ø 180
24
25 Wielafdekking Ø 30 mm
27 Wielophanging rechts
28 Loopwiel Ø 145 mm
of
29 Verticuteerwals cpl. met messen
Messenset (22 messen)
30
Luchterwals cpl. met veren
31
(gedeeltelijk speciale toebehoren)
32 Aandrijfopening
Lagerhouder
33
34 Cilinderschroef M 5 x 35
35 Behuizing
Schokbescherming
36
37 Veer
As 26 mm
38
As 65 mm
39
40 Opvangzak
(gedeeltelijk speciale toebehoren)
41 Veiligheidssticker
42 Montagesleutel
o e s t e l b e s c h r i j v i n g
o e s t e l b e s c h r i j v i n g
Reserve-
deel-nr.
381632
381633
381634
381635
380953
381636
381637
381638
381639
381640
381641
381642
381643
390162
381644
381645
381646
381647
381610
381611
381648
381649
381650
381651
381652
381620
381654
381655
381656
381657
381658
381659
381660
381661
380972
381623
380971
381662
380975
380999
