4. Bedienung und Einstellungen

Auf der Frontplatte des XRS1 befindet sich der Kodierstecker zur Aktivierung des
Schnittstellenbausteins sowie alle Anzeigeelemente.
Somit ist es möglich Einstellungen am Gerät vorzunehmen bzw. zu ändern, ohne das Gerät von
der Schnappschiene zu lösen.

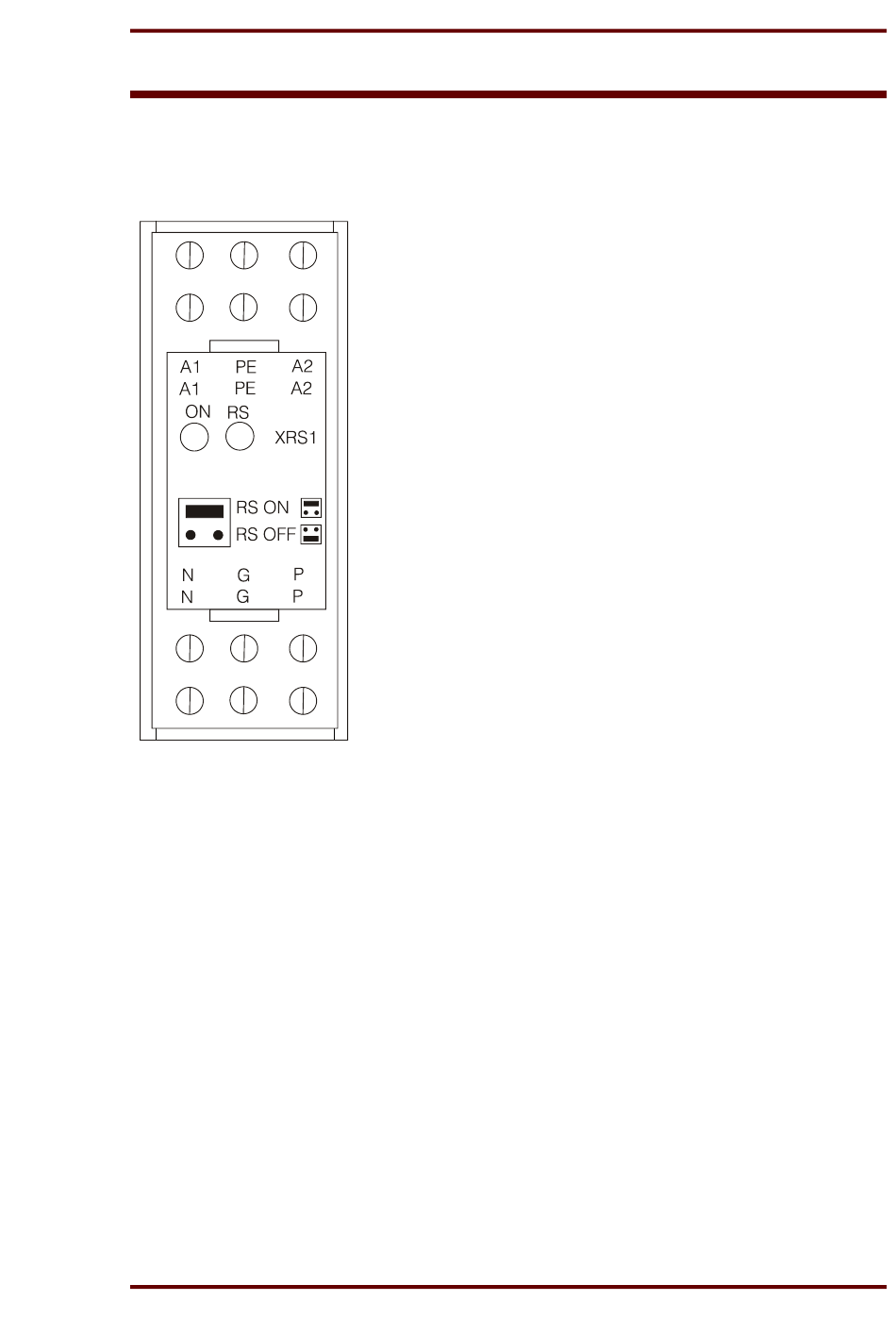

Abbildung 4.1: Frontplatte
LEDs
Die LED "ON" dient zur Anzeige der Betriebsbereitschaft (bei anliegender
Hilfsversorgungsspannung Uv). Die LED RS blinkt bei Datenübertragung vom Slave (Bei Stecker
RS auf „ON").
Stecker RS
Befindet sich der Stecker RS in Position „ON", so ist der Schnittstellenbaustein aktiv. In Position
„OFF" ist keine Datenübertragung über den blockierten Baustein möglich. Der Datenbus ist jedoch
für alle anderen an-geschlossenen Geräte aktiv.
