3. Funktionsweise

Die Kommunikation der PROFESSIONAL LINE Geräte mit einer übergeordneten Leitebene erfolgt
über den Schnittstellenadapter XRS1. Der Adapter wird seitlich neben dem PROFESSIONAL LINE
Gerät platziert (siehe Abbildung 1.1). Durch optische Übertragung über seitliche IR-LEDs erfolgt
die galvanische Trennung vom Relais.

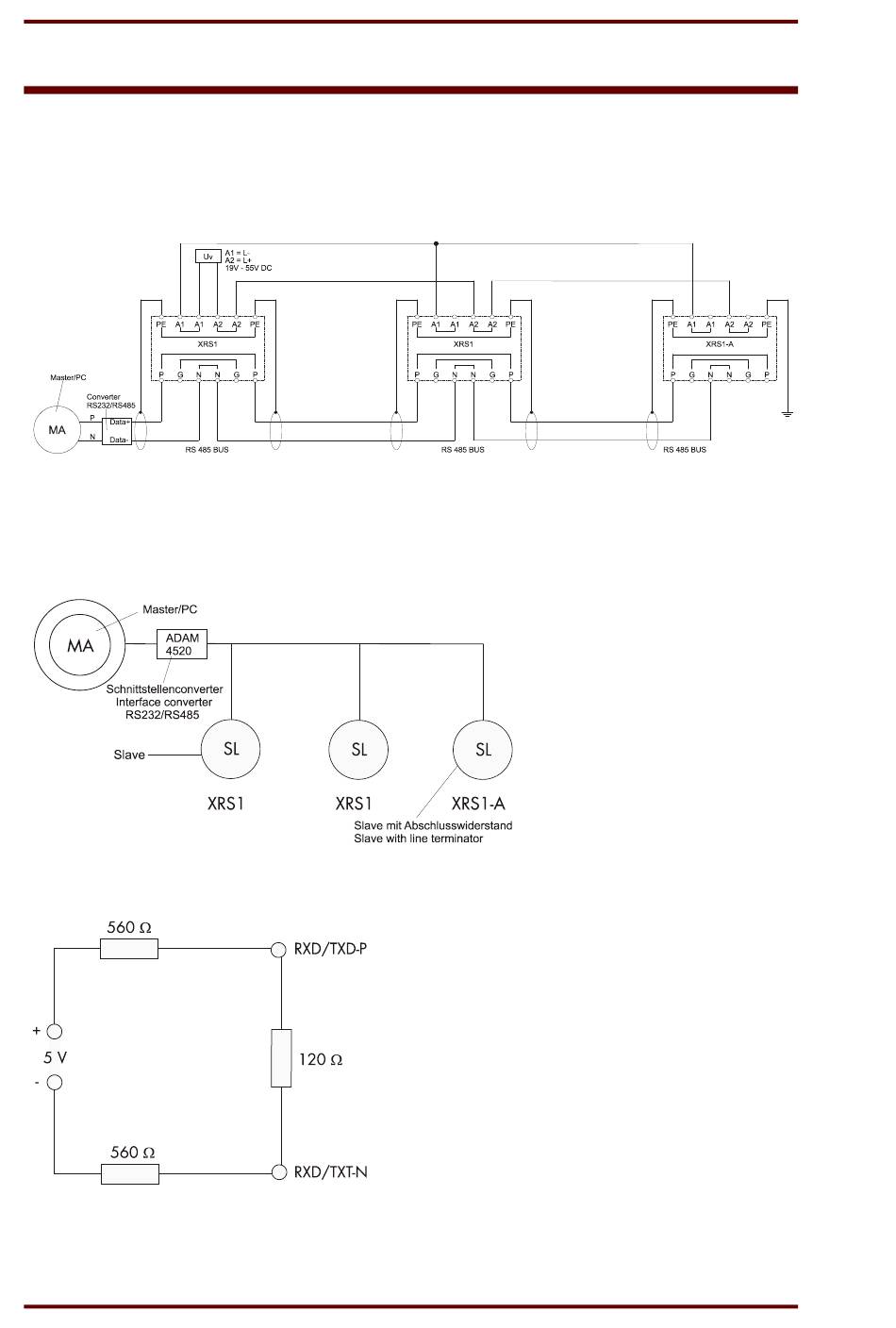

Die folgende Abbildung zeigt ein Anschlussbeispiel von drei XRS1 inklusive Master:
Abbildung 3.1: Anschlussbeispiel für 3 Teilnehmer + Master
3.1

Bus Struktur und Abschlusswiderstand

Abbildung 3.2: Bus-Struktur
Abbildung 3.3: Abschlussgerät XRS1-A mit Abschlusswiderständen
6 DOK-TD-XRS1, Rev. B
