2. Gateway HD67051M
2.1.
Über das Gateway
Das Gateway HD67051M setzt das M-Bus Protokoll in das CANopen Protokoll um. Es können an der
M-Bus Seite bis zu 20 Teilnehmer angeschlossen werden. An der CANopen Seite stellt das Gateway
die Daten für andere Teilnehmer zur Verfügung. Mit der, bei uns auf der Internetseite erhältlichen
Software, werden die M-Bus Variablen SDO oder PDO Nachrichten im CANopen Netzwerk
zugeordnet. Das Gateway pollt selbstständig die M-Bus Geräte ab, um die Daten dann für den
CANopen zur Verfügung stellen zu können.
2.2.

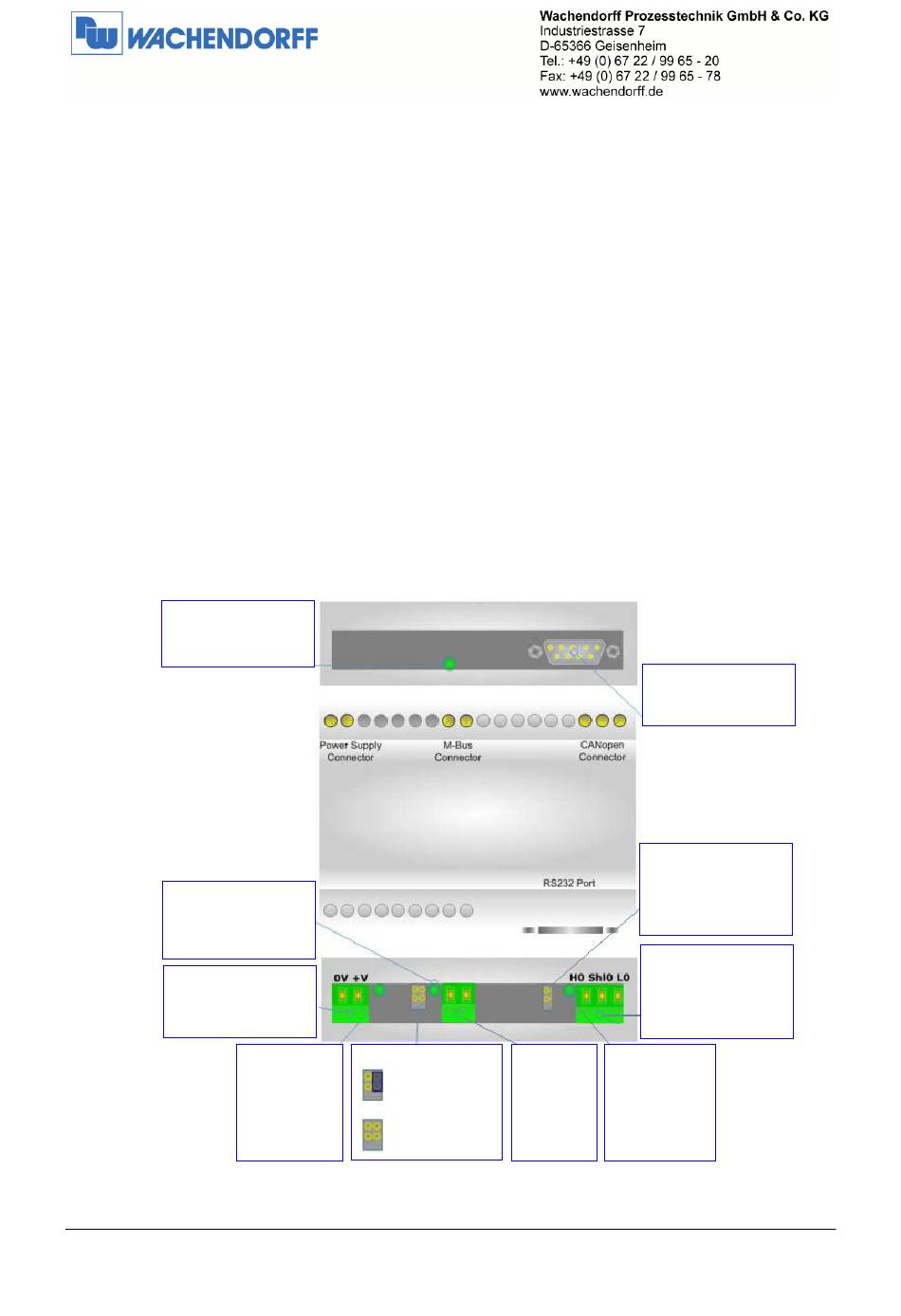

Anschlussdarstellung
Im Folgenden sind die einzelnen Anschlüsse des Gerätes beschrieben.
LED:
Schnell blinkend für
Bootmodus
LED:
Blinkt wenn Daten von
M-Bus empfangen
werden
Spannungsversorgung
V- = Masse
V+ = Spannungs-
führend
© Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78
LED:
Modusumschaltung
Langsam
blinkend für
= Boot Mode
RUN Betrieb
= RUN Mode
Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 04/2011
M-Bus
Anschluss-
klemmen
- 5 -
RS232 SUB-D-Pin
zum Programmieren
des Gateways
Endwiderstand
CANopen
Jumper gesteckt =
120Ohm
Anschlussklemmen
CANopen
H = pos. Leitung
S = Schirm
L = neg. Leitung
LED:
Blinkt wenn
Daten von
CANopen
empfangen
werden
