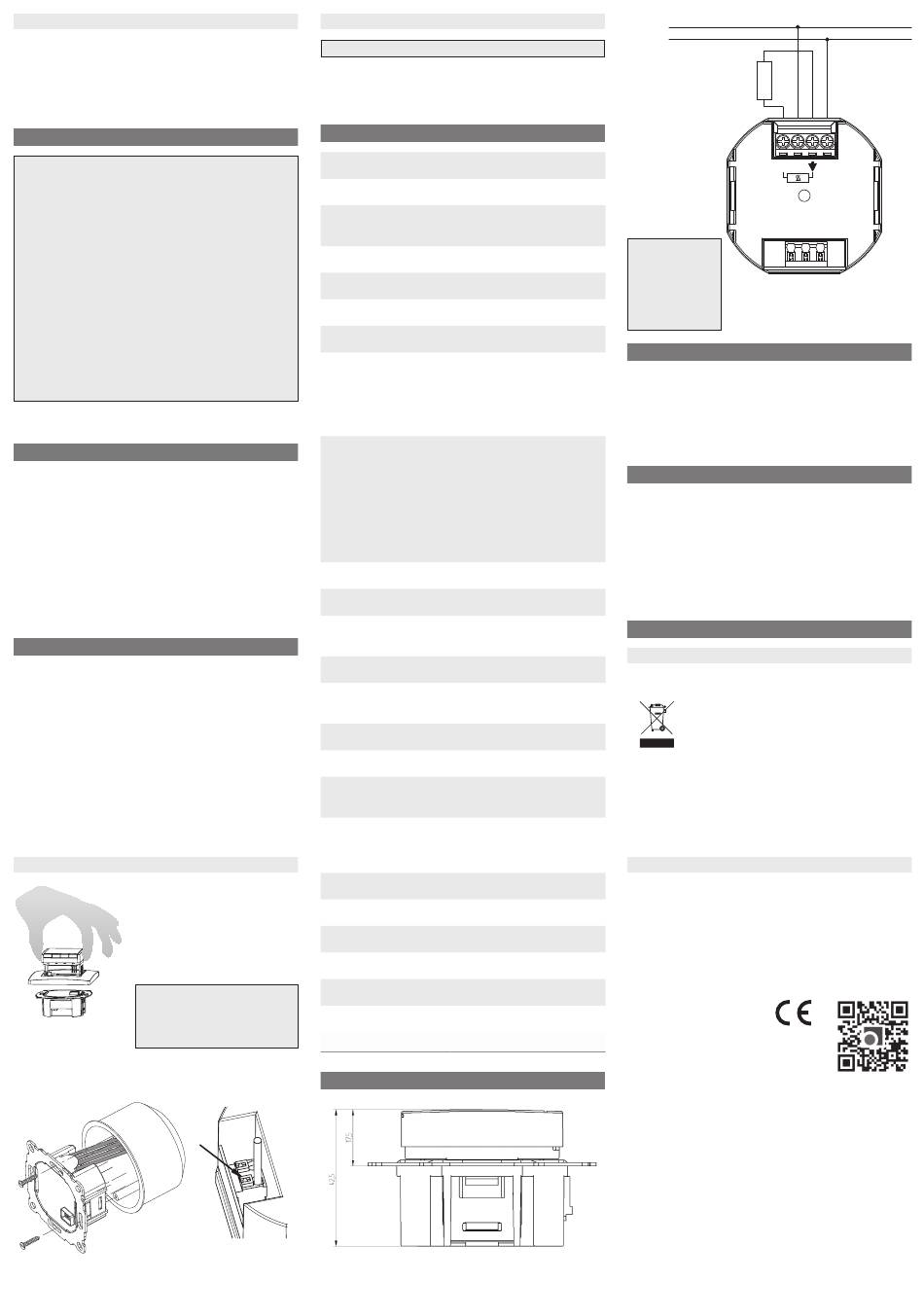

Fehlerbeseitigung
1. Es wird zu spät warm: Stimmen die program-
mierten Schaltzeiten und die Uhrzeit? (siehe 4.1)
2. Der Regler nimmt keine Eingaben mehr an:
Ist der Zugriffschutz eingeschaltet? (siehe 4.2)
5. Installation
Achtung!
Das Gerät darf nur durch einen Elektro-
Fachmann geöffnet und gemäß dem Schaltbild
im Gehäusedeckel bzw. dieser Anleitung ins-
talliert werden. Dabei sind die bestehenden
Sicherheitsvorschriften zu beachten.
Um
die
Anforderungen
der
II
zu
erreichen,
müssen
Installationsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische
Gerät dient der Regelung der Temperatur
ausschließlich in trockenen und geschlossenen
Räumen, mit üblicher Umgebung. Das Gerät
entspricht der EN 60730, es arbeitet nach der
Wirkungsweise 1C.
6. Verwendung
Der elektronische Raumtemperaturregler ERK
kann verwendet werden zur Regelung der
Raumtemperatur in Verbindung mit:
• Stellantrieben bei Warmwasser-Fußboden heizungen
und Konvektorheizungen
• Öl- oder Gaswarmwasserheizungen
• Umwälzpumpen
• Wärmepumpen
• Elektro-Heizgeräten
7. Montage
Der Regler soll an einer Stelle im Raum montiert
werden, die:
• für die Bedienung leicht zugänglich ist
• frei ist von Vorhängen, Schränken, Regalen etc.
• freie Luftzirkulation ermöglicht
• frei ist von direkter Sonneneinstrahlung
• frei ist von Zugluft (z. B. Öffnen von Fenstern/Türen)
• nicht direkt von der Wärmequelle beeinflusst wird
• nicht an einer Außenwand liegt
• ca. 1,5 m über dem Fußboden liegt
Einbau
in Unterputzdose Ø 60 mm
(„55er")
• Bedienteil abziehen
• Blendrahmen abziehen
• Montage in umgekehrter
Folge
Achtung!
Montage nur in nicht-
leitenden (Kunststoff )
Unterputzdosen.
Zum Einführen oder Entfernen eines flexiblen
Drahtes den Betätiger eindrücken.
Die Drähte müssen so montiert werden, dass der
Kunststoff streifen als Isolation zur Befestigungs-
schraube wirkt.
Elektrischer Anschluss
Achtung: Zuleitung spannungsfrei schalten
• Anschluss gemäß Schaltbild
• Für massive und flexible Leiter, Querschnitt 1 bis
2,5 mm2
8. Technische Daten
Bestellbezeichnung
Spannungsversorgung
Temperatur-Einstellbereich
Raum
Temperaturanzeige
Schutzklasse
entsprechende
Frostschutz
Minimale Schaltzeit
Gangreserve
Ausgang
Eingang „ECO"
(Klemme Rückseite)
Schaltstrom
Anschluss Stellantriebe
Ausgangssignal
Leistungsaufnahme
Umgebungstemperatur
Lagerung
Bemessungs-Stoßspannung
Temperatur für die
Kugeldruckprüfung
Spannung und Strom
für Zwecke der EMV-
Störaussendungsprüfungen
Schutzart
Schutzklasse
Softwareklasse
Verschmutzungsgrad
Gewicht
Energie-Klasse
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)
9. Schaltbild / Maße
Tragring über Tapete montieren
ERK
230 V AC 50 Hz (207 ... 253 V)
5 °C ... 30 °C;
in 0,5 °C Schritten
0,5 °C Schritte
5 °C
1 Minute
~ 10 Jahre
Relais Öffnerkontakt (thermisch),
Sinkt die Temperatur unter 5 °C wird Frostschutz akti-
potential-gebunden;
viert. Dies gilt auch für den Fall, dass eine KOMFORT-
werkseitige Umstellung auf
Temperatur von 5 °C eingestellt wurde. Frostschutz ist
Schließerkontakt (thermisch)
auch in der Betriebsart OFF = Aus aktiv. Bei Frostschutz
(auf Anfrage)
wird rechts in der Anzeige
230 V (über gleichen FI) z. B. ext.
Zeitschaltuhr oder Fensterkontakt usw.,
Einstellbereich: Aus, 0,5 ... 15 °C
Werkseinstellung = 4°C,
Im Falle eines Fehlers wird ERRx angezeigt, der Regler
Änderung auf Anfrage.
schaltet die Heizung aus, Anzeige = OFF ERRx.
Temperatur-Absenkung um diesen
ERR3:
Wert / Anhebung bei Kühlen.
Maximale Leitungslänge bis zu 50 m.
ERR4:
10 mA ... 10 (4) A, 230 V~
ERR5:
max. 10 Stellantriebe (je 3 Watt)
Pulsweitenmodulation (PWM)
Zykluszeit = 10 Minuten
~ 1,2 W
Betrieb 0 °C bis 40 °C
(ohne Betauung)
–20 °C bis 70 °C (ohne Betauung)
4 kV
75 ± 2 °C
230 V, 0,1 A
IP 30
Die Produkte sind nicht für den Export in die USA,
II (siehe Achtung)
USA-Territorien und Kanada bestimmt. Im Weiteren
dürfen die Produkte nicht in Kraft-, Luft-, Schienen-
A
und / oder Wasserfahrzeuge eingebaut werden.
2
~ 100 g
Halmburger GmbH
IV = 2 %
Wasserburger Straße 8
84427 Sankt Wolfgang/Obb.
Deutschland
www.halmburger.eu
Halmburger ist ein eingetragenes Warenzeichen der
Halmburger GmbH, Abbildungen ähnlich, technische
Änderungen vorbehalten.
230V~ 50Hz
N
L
Last /
Load
N
N
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
11. Frostschutz
FROST
angezeigt.
12. Fehleranzeigen
Unterteil oder Oberteil sind nicht von
Halmburger
Kommunikation zwischen Ober- und
Unterteil ist gestört
Gerätestörung
13. Allgemeines
Entsorgung
Entsorgung von Altgeräten in Deutschland: Geräte
mit abgebildeter Kennzeichnung (durchgestriche-
ne Mülltonne) gehören nicht in den Restmüll.
Das Elektro- und Elektronikgerätegesetz (ElektroG)
gewährleistet eine kostenlose Rückgabe bei Ihrer
kommunalen Sammelstelle. Weitere Informationen
zu diesem Thema erhalten Sie bei uns.
Entsorgung von Altgeräten außerhalb Deutsch-
lands: Die Entsorgung hat nach den gesetzlichen
Vorschriften des jeweiligen Landes zu erfolgen.
Hinweis
L
