Technische Daten
Stromaufnahme
Zulassung gemäß
Kennzeichnung des Gerätes
Bauform
Abmessungen
Gehäusewerkstoff
Elektrischer Anschluss
Kabelqualität
Adernquerschnitt
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Betriebsspannungsanzeige
Messbereichs-Anzeige
Im Lieferumfang enthalten

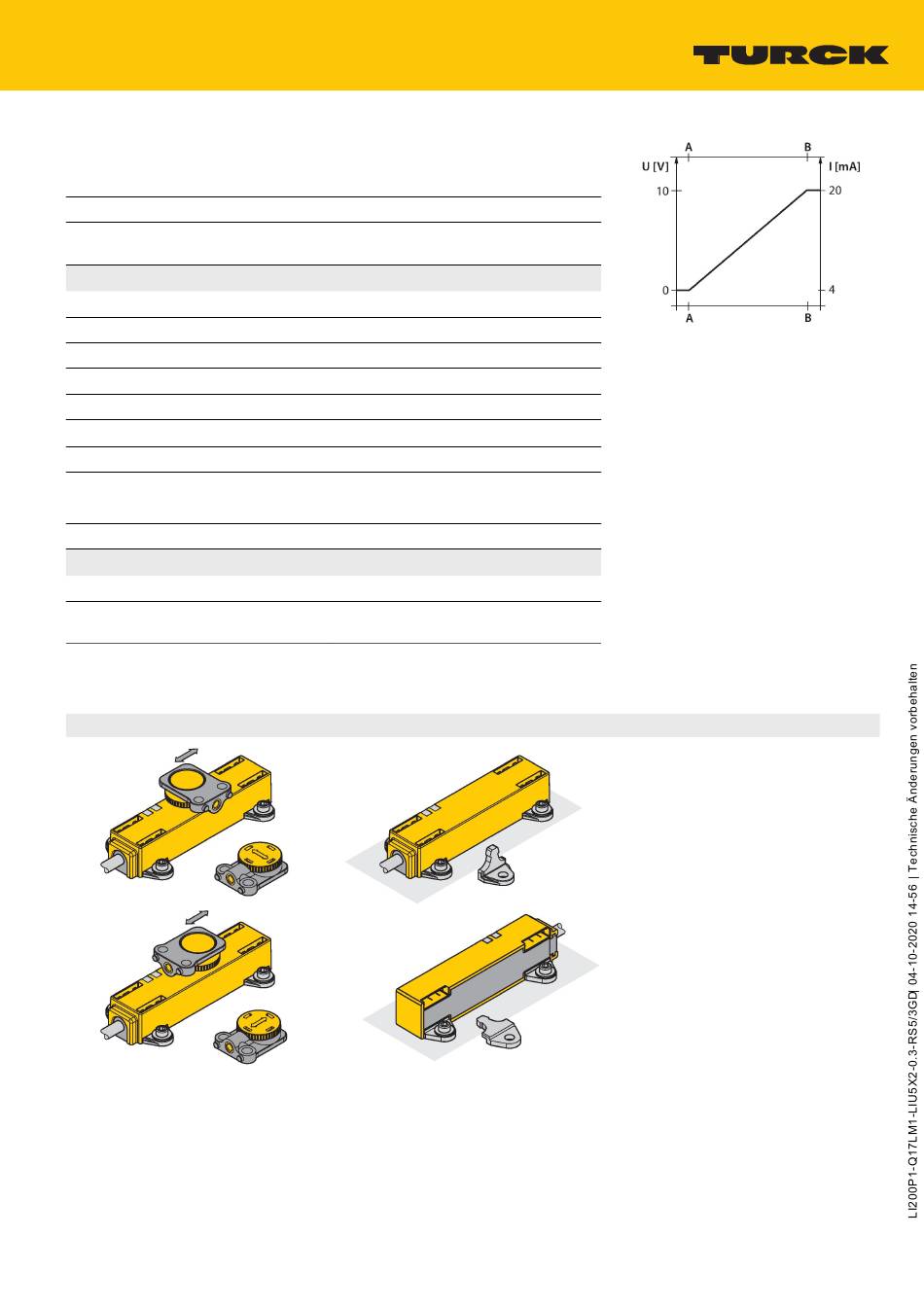

Montageanleitung
Einbauhinweise / Beschreibung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com 2|4
< 50 mA
ATEX Konformitätserklärung
II 3 G Ex ec IIB T4 Gc
II 3 D Ex tc IIIC T100°C Dc
Profil, Q17L
231 x 20 x 16.5 mm
Kunststoff, PC-GF10
Kabel mit Steckverbinder, M12 x 1
Ø 5.2 mm, Lif9YH-11YH, PUR, 0.3 m
halogenfrei, flammwidrig nach VDE
5 x 0.34 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
138 Jahre nach SN 29500 (Ed. 99) 40 °C
LED, grün
Multifunktions-LED, grün
Positionsgeber P1-Li-QR14/Q17L, M1.1-
Q17L, M1.2-Q17L
Umfangreiches Montagezubehör ermöglicht
vielfältige Einbaumöglichkeiten.
Höchste Flexibilität bei der Montage wird
dadurch erzeugt, dass der Positionsgeber um
90° versetzt befestigt werden kann. Darüber
hinaus kann auch der Linearweggeber durch
die beiden Ausführungen der beigelegten
Befestigungseinheiten um 90° versetzt
sicher und einfach montiert werden. Bedingt
durch das Messprinzip, das auf einer
Schwingkreiskopplung basiert, wird der
Linearwegsensor nicht durch aufmagnetisierte
Eisenteile oder sonstige Störfelder beeinflusst.
Statusanzeige via LED
grün:
Sensor wird einwandfrei versorgt
Messbereichsanzeige via LED
grün:
Positionsgeber befindet sich im Messbereich
grün blinkend:
Positionsgeber befindet sich im Messbereich
bei verminderter Signalqualität (z.B. zu großer
Abstand)
aus:
Positionsgeber befindet sich nicht im
Erfassungsbereich
Teachvorgang
Mittels Teachadapter kann der Anfangs‐
und Endpunkt des Messbereiches per
Knopfdruck festgelegt werden. Darüberhinaus
