iM3 elite Gebrauchsanleitung Seite 15

Low Speed Mikromotor und gerades 1:4 Reduktionshandstück

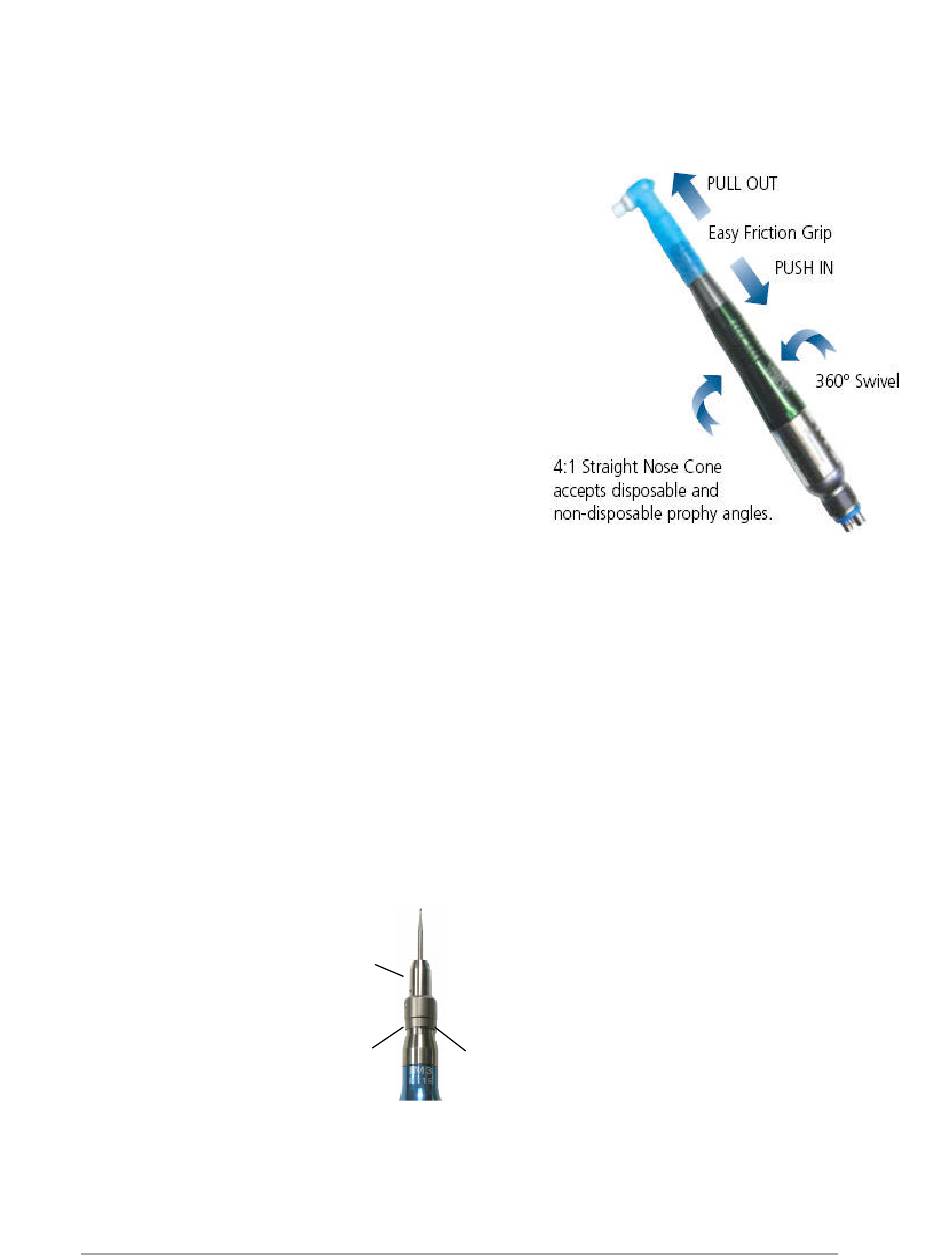

Einsetzen der R&R Polieraufsätze (L7465)
Stecken Sie den R&R Polieraufsatz über das Bohrfutter des
grünen geraden 1:4 Reduktionhandstücks. Achten Sie darauf,
dass der Schlitz des Polituraufsatzes genau über der kleinen
Schraube an der Site des Bohrfutters zu liegen kommt.
Siehe Bild rechts
Heraus ziehen
Leichter Reibungsschluß
Hinein stecken
360° Drehgelenk
Auf das 4:1 Handstück können Einmal Polierkelche und auch
wiederverwendbare Polierkelche aufgesetzt werden iM3
Gerades Blaues 1:1 Handstück L6860
Siehe mitgelieferte Betriebsanleitung für Low Speed
Handstück
Aufsatz von Bohrern oder Doriot Aufsätzen auf iM3 gerade Handstücke mit geradem blauen 1:1 Handstück
und blauem Ring.
1. Nehmen Sie das Handstück in die Hand. Drehen Sie ungefähr ¼ Umdrehung des Bohrfutterringes
nach rechts, indem Sie den Drehring gleichzeitig etwas in Richtung Handstück drücken
2. Stecken Sie den Bohrer oder den Doriot Aufsatz ganz in das Bohrfutter
3. Drehen Sie den Ring des Bohrfutters wieder zurück in seine „ Verschlussposition", durch ¼ Drehung
nach links
Entfernung des Bohrers oder des Doriot Aufsatzes (R&R Prophylaxe Kopf)
1. Nehmen Sie das Handstück in die Hand. Drehen Sie ungefähr ¼ Umdrehung des Bohrfutterringes
nach rechts, indem Sie den Drehring gleichzeitig etwas in Richtung Handstück drücken
2. Drücken Sie den Bohrer zunächst etwas gegen das Handstück und ziehen ihn dann heraus. Das
Zurückdrücken erleichtert das spätere Entfernen. Lassen Sie den Bohrfutterverschlußring in der
geschlossenen Position
Bohrfutterverschlußring in
geschlossener Stellung
Öleinfüllloch
Zum Verschließen
nach links drehen
SNC 1:1 mit eingesetztem Bohrer
Zum Öffnen nach
rechts drehen
abgebildet
14
