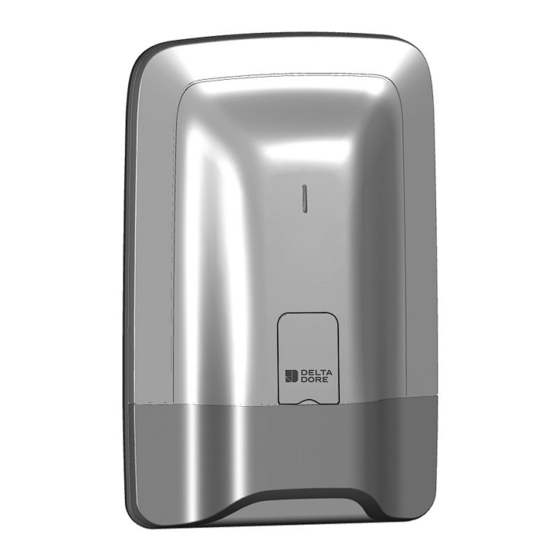

- Seite 1 CS 8000 TYXAL + Alarmzentrale Installationsanleitung *Bis zu 10 Jahren unter den in der Bedienungsanleitung und den AGB angegebenen Nutzungsbedingungen.
-
Seite 2: Warnhinweise
Warnhinweise Wir empfehlen es Ihnen, diese Bedienungsanleitung vor der Installation aufmerksam zu lesen. • Die angegebene Lebensdauer bezieht sich auf den normalen Gebrauch. • Es wird eine Tast-Bedieneinheit mit Bildschirm (CLT 8000 TYXAL+) für die Konfiguration im Rahmen der Installation empfohlen. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Wie funktioniert Ihre Alarmzentrale? ....................6 1.1 Systembeschreibung ..............................6 1.2 Die Produkte der Modellreihe ........................... 7 1.3 Haustechnische Einrichtungen ..........................9 1.4 X3D-Funkübertragung ............................10 1.5 Systemüberwachung .............................. 10 1.6 Sabotageschutz ..............................10 1.7 Lebensdauer ................................10 1.8 Immunität gegen Interferenzen .......................... - Seite 4 Inhalt 3.5.28 SIM-Karte .............................. 37 3.5.29 Privatsphäre ............................37 3.6 Verwalten der Zonen ............................... 38 3.6.1 Zuordnen eines Produktes zu einer Zone (1 bis 8) .................. 38 3.6.2 Benennen einer Zone ..........................38 3.6.3 Einsehen in die Zonen ..........................39 3.6.4 Entfernen eines Produkte aus einer Zone ....................
- Seite 5 7. Videofunktion ............................62 7.1 Zuordnen der Videofunktion zum System ....................... 62 8. Kombination mit Domotik-Anwendungen ..................64 8.1 Zuordnen eines Hausautomationsempfängers (z. B.:TYXIA 6410) ................ 64 8.2 Zuordnen eines Rollladenempfängers (z. B.: TYXIA 5730) ..................64 8.3 Zuordnen eines TYMOOV Funk-Rollladenmotors ....................65 8.4 Sie möchten das Öffnen der Rollläden im Falle der Rauchmeldung steuern können ..........
-
Seite 6: Wie Funktioniert Ihre Alarmzentrale
1. Wie funktioniert Ihre Alarmzentrale? 1.1 Systembeschreibung Die Alarmzentrale ermöglicht die Wohnraumüberwachung mit Hilfe von Einbruchmeldern (Infrarot-, Dualtechnologie-, Öffnungsmelder usw.) und technischen Meldern (Rauch-, Wasser-, Netzausfallmelder). Die Alarmzentrale kann über eine Fernbedienung, Bedieneinheit bzw. einen RFID-Chipleser, ein Telefonmodem oder, je nach Wochenprogrammierung oder unter Verwendung der TYDOM-App per Smartphone oder Tablet ein- und ausgeschaltet werden. -
Seite 7: Die Produkte Der Modellreihe
1.2 Die Produkte der Modellreihe Maximale Produktanzahl der Alarmzentrale: Sie können bis zu 50 Produkte (Einbruchmelder, technische Melder, Sirenen, Bedieneinheiten oder Fernbedienungen) installieren. Einige Produkttypen sind in der Anzahl begrenzt: 1 Telefonmodem (TTRTC TYXAL+, TTGSM oder TYDOM 2.0), 4 Video-Bewegungsmelder (DMBV TYXAL+) und 1 Repeater (REP TYXAL+). Tast-Bedieneinheit mit Bildschirm CLT 8000 TYXAL+ Das unentbehrliche Zubehör der Alarmzentrale ermöglicht die umfassende Verwaltung des Systems. - Seite 8 1. Wie funktioniert Ihre Alarmzentrale? Außensirene SEF TYXAL+ Die besonders starke Lautstärke der Sirene alarmiert die Nachbarn beim unbefugten Eindringen. Zur besseren visuellen Ortung verfügt die Sirene über ein Blinklicht. Für die Montage im Außenbereich Ihres Hauses, beispielsweise an einer Mauer. Innenraumsirene Si TYXAL+ Die besonders starke Lautstärke der Sirene schlägt den Einbrecher in die Flucht.
-
Seite 9: Haustechnische Einrichtungen
1.3 Haustechnische Einrichtungen Die haustechnische Einrichtungen ermöglichen es, die Anwendung „Alarm“ mit den anderen Einrichtungen vom Typ „Heizung“ oder „Hausautomationen“ zu kombinieren. Beispiele • Sie möchten die Heizung beim Öffnen eines Fensters ausschalten: Die Öffnungsmelder können beispielsweise einem Energieverbrauchsteuerungssystem CALYBOX 2020 WT, TYBOX 2010 WT oder 2020 WT zugeordnet werden. -
Seite 10: Wie Funktioniert Ihre Alarmzentrale
Die DELTA DORE Alarmzentrale wird batteriebetrieben. Die Batterie muss alle 10 Jahre ersetzt werden. 1.8 Immunität gegen Interferenzen Die DELTA DORE Alarmzentrale verfügt über eine Erkennungsfunktion für Störsignale. Wird versucht, das Signal zu stören, so speichert das System eine Nachricht im Historienspeicher. - 10 -... -
Seite 11: Zugangscodes
• Code begr. Zugang: Ein Benutzercode kann ebenfalls begrenzt sein. In diesem Fall können lediglich die dieser Person (z. B.: Reinigungskräfte, Lieferanten usw.) zugeordneten Zonen ein- bzw. ausgeschaltet werden. 1.10 DIN EN 50131 Die DELTA DORE Alarmzentrale entspricht den Anforderungen der europäischen Norm EN 50131 und gewährleistet Qualität und Zuverlässigkeit: - EN50131-1, EN50131-3, Grad 2... -
Seite 12: Betrieb Der Einzelnen Zonen
1. Wie funktioniert Ihre Alarmzentrale? 1.11 Betrieb der einzelnen Zonen Die Zonen ermöglichen es, einen Teil des Wohnbereichs zu schützen. Die Verwaltung dieser Zonen geschieht voll und ganz unabhängig. Eine oder mehrere Zonen können gleichzeitig eingeschaltet werden (z. B.: Zonen Garage und Obergeschoss ein, Zone Erdgeschoss aus). - Seite 13 • Voralarmzone Die Voralarmzone ermöglicht, in Verbindung mit einem Melder, eventuelle Einbrecher abzuschrecken. Beispiel: Ein Melder im Außenbereich meldet der Alarmzentrale eine Anwesenheit, was die Außensirene auslöst (visuelles und/ oder akustisches Signal). Die einer Voralarmzone zugeordneten Melder werden automatisch und umgehend ausgelöst. •...
-
Seite 14: Installation Der Alarmzentrale
2. Installation der Alarmzentrale 2.1 Montageort der Alarmzentrale - Auf einer ebenen Oberfläche mit ausreichend Freiraum für die Installation und das Öffnen des Batteriefachs. - Im geometrischen Mittelpunkt des Systems und, für die optimale Funkverbindung, möglichst hoch (möglichst nicht im Kellergeschoss) Falsch Richtig - An einem unverstellten Ort für eine optimale Ausbreitung der... -
Seite 15: Inbetriebnahme Mit Einer Tast-Bedieneinheit Clt 8000 Tyxal
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ Falls die Alarmzentrale über keine Tast-Bedieneinheit CLT 8000 TYXAL+ verfügt, gehen Sie direkt auf Kapitel 4 über. 3.1 Erste Inbetriebnahme Anzeigebereich 25/11/15 12:48 Bei der ersten Inbetriebnahme befindet sich die Alarmzentrale im Wartungsmodus und wartet auf die Notruf Einstellung Speicherung eines ersten Bedienelementes (Tast-... -
Seite 16: Wartungsmodus
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ Der Wartungsmodus ermöglicht es, die für die Inbetriebnahme, Wartung und Diagnose nötigen Arbeiten auszuführen. 3.2 Wartungsmodus 3.2.1 Umschalten in den Wartungsmodus • Bevor die Alarmzentrale in den Wartungsmodus geschaltet werden kann, muss das System ausgeschaltet werden (OFF). -
Seite 17: Einfache Inbetriebnahme
3.2.3 Einfache Inbetriebnahme • Deaktivierung der Meldung im Wartungsmodus Das Umschalten in den Wartungsmodus führt automatisch zum kurzen Aufheulen der Innenraumsirene der Alarmzentrale sowie zum Auslösen eines Anrufzyklus des Telefonmodems. Um die wiederholte Meldung zu vermeiden, kann der Sirenenton sowie der Anrufzyklus bei Wartung während der Inbetriebnahme zeitweise deaktiviert werden. -
Seite 18: Hinzufügen Von Produkten
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ • Die Alarmzentrale muss sich im Wartungsmodus befinden. • Der Alarmzentrale muss mindestens eine Tast-Bedieneinheit zugeordnet sein. • Die Produkte können zugeordnet werden, wenn sich diese am endgültigen Einbauort befinden (DIN EN 50131). 3.3 Hinzufügen von Produkten 3.3.1 Hinzufügen eines Produktes der Alarmproduktreihe Wartungsmodus... -
Seite 19: Verlassen Des Modus „Produkt Hinzufügen
Drücken Sie kurz die externe Taste (T1) des Telefonmodems. Das Telefonmodem TTRTC Telefonmodem piept beim Drücken der Taste kurz und gibt einen TYXAL+, TTGSM, TYDOM 2. Piepton ab, um die Zuordnung zu bestätigen. Die Alarmzentrale piept einmal. Einbruchmelder DO, MDO, DOI PVC TYXAL+ Bewegungsmelder Drücken Sie kurz die Taste des Produktes. -
Seite 20: Zugangscodes (Erstellen - Ändern - Entfernen)
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.4 Zugangscodes (Erstellen - Ändern - Entfernen) 3.4.1 Allgemeines Die Zugangscodes (6 Ziffern) werden in der Alarmzentrale gespeichert. Die Zugangscodes werden einmalig über die Tast-Bedieneinheit CLT 8000 TYXAL+ konfiguriert. Die anderen Produkte (Bedieneinheiten oder Telefonmodems) erkennen diese Codes automatisch. -
Seite 21: Erstellen Oder Ändern Eines Codes Über Den Installateurcode
3.4.2 Erstellen oder Ändern eines Codes über den Installateurcode ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. ❷ Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Zugangscode und bestätigen Sie mit OK. 25/11/14 12:48 Zugangscode 25/11/14 12:48... -
Seite 22: Individuelle Konfiguration Der Alarmzentrale
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.5 Individuelle Konfiguration der Alarmzentrale 3.5.1 Einstellen der Uhrzeit ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit ❷ Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Uhr, und bestätigen Sie mit OK. -
Seite 23: Wochenprogrammierung
3.5.4 Wochenprogrammierung Die Programmierung ermöglicht es, das Ein-/Ausschalten Ihres Systems zu automatisieren. Beispiele: - Sie möchten das Erdgeschoss jede Nacht überwachen. Automatikbetrieb 25/11/14 12:48 Programmieren Sie die Uhrzeit für den Automatikbetrieb. aktiviert - Sie möchten die Alarmzentrale eines Unternehmens jeden Morgen Ihren Code eingeben vor der Ankunft des Personals automatisch ausschalten und jeden Notruf... - Seite 24 3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ Die folgende Tabelle enthält die individuell konfigurierbaren Funktionen der Produkte über die Tast-Bedieneinheit (Menü: Installation > Produkte > Konfig.). Benennen der Produkte Aktivieren/ Deaktivieren des uniquement DO TYXAL+ Sabotageschutzes Umgehende/ Verzögerte Auslösung Bildschirmhelligkeit Tastenbeleuchtung Tastentöne...
-
Seite 25: Benennen Der Produkte
3.5.7 Benennen der Produkte ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. 25/11/14 12:48 Zugangscode 25/11/14 12:48 Einstellung. Installation Installation Produkte XXXXXX Zonen Sprachen Türgong Mein Haus Ihren Code eingeben Info Notruf Einstellung. Notruf Einstellung. Zurück Zurück Produkte... -
Seite 26: Aktivieren/Deaktivieren Des Sabotageschutzes
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.5.8 Aktivieren/Deaktivieren des Sabotageschutzes Hinweis: Der Sabotageschutz muss aktiviert werden, um den Ansprüchen der Zertifizierung NF&A2P gerecht zu werden. Dieses Menü ermöglicht es Ihnen jedoch, den Sabotageschutz eines Produktes des Systems zeitweise bei Problemfällen zu deaktivieren. Eventuelle Sabotageschutzfehler des Produktes werden nicht gemeldet. -
Seite 27: Tastentöne
3.5.11 Tastentöne ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und Bedieneinheit Tastentöne bestätigen Sie mit OK. Tastenbeleuchtung ❷ Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Tastentöne Aktivieren > Helligkeit Installation > Produkte > Konfig. und bestätigen Sie mit OK. Zurück Zurück ❸... -
Seite 28: Lautstärken
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.5.15 Lautstärken Die Einstellung der Lautstärken bezieht sich auf die Alarmzentrale CS 8000 TYXAL+ und die Außen- sowie Innenraumsirene (SEF TYXAL+, Si TYXAL+). ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. ❷... -
Seite 29: Verzögerungszeit Ausgang Des Systems
3.5.16 Verzögerungszeit Ausgang des Systems Es handelt sich um die Dauer zwischen dem Einschalten des Systems (ON) und dem Zeitpunkt, ab dem sich die Einbruchmelder aktivieren. Diese Dauer kann von 0 bis 90 Sekunden eingestellt werden und ermöglicht es, die überwachte Zone zu verlassen, ohne dass der Alarm ausgelöst wird (bei der Inbetriebnahme auf 90 Sekunden eingestellt). -
Seite 30: Bestätigung On/Off
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.5.18 Bestätigung ON/OFF Die Option „Bestätigung ON/OFF“ ermöglicht das kurzzeitige Ein-/Ausschalten des Systems. Diese Warnung geschieht, mit einer Alarmzentrale CS 8000 TYXAL+, einer Innenraumsirene Si TYXAL+ oder einer Außensirene SEF TYXAL+, entweder akustisch oder visuell. -
Seite 31: Entstörung
3.5.20 Entstörung Die Entstörungsfunktion ermöglicht das Auslösen eines Alarmzyklus vom Typ Einbruch, falls das Funksignal des Systems gestört wird (Sirenenton + Anruf des Telefonmodems). Das Menü muss aktiviert und die Alarmzentrale in wen Wartungsmodus geschaltet werden. ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. -
Seite 32: Erstellen Der Rufnummern
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.5.22 Erstellen der Rufnummern Wenn ein Telefonmodem mit der Alarmzentrale verbunden ist, müssen die Rufnummern programmiert werden, die im Falle der Alarmmeldung oder bei technischen Fehlern angerufen werden sollen. Anrufzyklus: Das Telefonmodem wählt die 1. gespeicherte Rufnummer. -
Seite 33: Ändern Oder Löschen Einer Rufnummer
3.5.23 Ändern oder Löschen einer Rufnummer ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. ❷ Drücken Sie auf Einstellung, wählen Sie das Menü: Installation > Produkte > Konfig. > Durchs., wählen Sie das betroffene Übertragungsgerät (PSTN oder GSM) und bestätigen Sie mit OK. ❸... - Seite 34 3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ ❻ Einstellen Stellen Sie die vom Fernüberwachungssystem vorgegebenen Parameter ein. Hauptrufnummer Bitte geben Sie die Hauptrufnummer an, die Sie von Ihrer Fernüberwachungseinrichtung erhalten haben. Notrufnummer Bitte geben Sie die Notrufnummer (Backup) an, die Sie von Ihrer Fernüberwachungseinrichtung erhalten haben.
-
Seite 35: Eingehende Anrufe
3.5.24 Eingehende Anrufe Die eingehenden Anrufe beziehen sich auf Anrufe, die über ein Telefon an ein Telefonmodem getätigten wurden. Sie können die Anzahl der gewünschten Klingeltöne, nach denen das Festnetz-Telefonmodem abheben soll, einstellen. Sie haben ebenfalls die Möglichkeit, den Modus „Verkürzte Rufannahme“ (siehe Bedienungsanleitung des Telefonmodems) zu aktivieren. -
Seite 36: Wartungsanruf
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.5.26 Wartungsanruf Beim Umschalten in den Wartungsmodus wird ein Anrufzyklus ausgelöst. Dieses Menü ermöglicht es Ihnen, den Anrufzyklus im Wartungsmodus während der Inbetriebnahme zu deaktivieren, um unerwünschte Anrufe zu vermeiden. Bitte achten Sie darauf, den Wartungsanruf nach der Inbetriebnahme wieder zu aktivieren. -
Seite 37: Sim-Karte
3.5.28 SIM-Karte Dieses Menü ermöglicht es Ihnen, den PIN-Code sowie den PUK- Code der SIM-Karte einzugeben. GSM-Telefonmodem SIM-Karte ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein Wachdienst Familien SMS Info PIN-Code und bestätigen Sie mit OK. SIM-Karte PUK-Code ❷ Drücken Sie auf Einstellung und wählen Sie folgendes Menü: PIN-Code Zurück Zurück... -
Seite 38: Verwalten Der Zonen
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.6 Verwalten der Zonen 3.6.1 Zuordnen eines Produktes zu einer Zone (1 bis 8) Es können nur die Melder und Zugangscodes einer Zone zugeordnet werden (bis zu 8 unabhängige Zonen). Ein Melder, der keiner bestimmten Zone zugeordnet wurde, wird der Zone „Sonstige Produkte“... -
Seite 39: Einsehen In Die Zonen
3.6.3 Einsehen in die Zonen Dieses Menü ermöglicht es Ihnen, die Liste der, einer Zone zugeordneten, Produkte zu überprüfen. ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. ❷ Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Installation >... -
Seite 40: Entfernen Einer Zone
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.6.5 Entfernen einer Zone • Eine Zone kann entfernt werden, wenn diese über keine zugeordneten Produkte verfügt. • Das Entfernen einer Zone entfernt ebenfalls dessen individuellen Namen. ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. -
Seite 41: Erstellen Einer Gemeinsamen Zone
3.6.7 Erstellen einer gemeinsamen Zone Die gemeinsame Zone hängt direkt vom Zustand der anderen Zonen ab. Sie wird automatisch eingeschaltet, wenn sich alle anderen Zonen einschalten. Sie wird ausgeschaltet, wenn sich mindestens eine Zone ausschaltet (Weitere Erklärungen sind dem Kapitel „Wie funktioniert Ihre Alarmzentrale?“... -
Seite 42: Türgong-Funktion
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.7 Türgong-Funktion Die Türgong-Funktion ermöglicht es bei Ereignissen, nach der Zuordnung eines Öffnungsmelders, einen besonderen Ton zu erzeugen (z. B.: Betreten eines Geschäftes). Dies deaktiviert nicht die Einbruch-Funktion eines Melders. Ein Melder kann sich somit in folgenden Modi befinden: - Im Modus „Türgong“, wenn das System ausgeschaltet ist. -
Seite 43: Testen Eines Video-Bewegungsmelders Dmbv Tyxal
❹ Drücken Sie die Taste des zu testenden Melders (❷). Dessen Kennung wird angezeigt. Bestätigen Sie mit OK. Die Kontrollleuchte blinkt einmal am Melder (oder der DMDR piept einmal): - bei jedem Öffnen/Schließen (Öffnungsmelder); - bei Ereignissen (Bewegungsmelder). 3.8.2 Testen eines Video-Bewegungsmelders DMBV TYXAL+ Für diesen Test muss das TYDOM 2.0 installiert und mit dem GSM- Netzwerk verbunden sein. -
Seite 44: Testen Eines Erschütterungsmelders Dcp Tyxal+ Oder Eines Technischen Melders Dcs, Df Oder Du Tyxal
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.8.4 Testen eines Erschütterungsmelders DCP TYXAL+ oder eines technischen Melders DCS, DF oder DU TYXAL+ ❶ Schalten Sie die Alarmzentrale in den Wartungsmodus (siehe Kapitel „Wartungsmodus“). ❷ Am Melder: Erschütterungsmelder DCP - Drücken Sie die Taste TEST am Sender. Die Alarmzentrale piept einmal. TYXAL+ - Lösen Sie den Melder aus, indem Sie mit einem Schraubenzieherstiel an die Scheibe klopfen. - Seite 45 Warten Sie 2 Minuten Schalten Sie das Betreten Sie die Die Alarmzentrale System außerhalb der Überwachungszone heult überwachten Zonen ein. Piep Piep Jedes Mal, wenn das System ein- oder ausgeschaltet wird, piept die Alarmzentrale, um ein Ereignis zu melden (hier die Schalten Sie den Alarm aus Meldung einer Bewegung)
-
Seite 46: Aktivieren/Deaktivieren Eines Produktes
3. Inbetriebnahme mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 3.9 Aktivieren/Deaktivieren eines Produktes Ein Produkt kann vor Ort über eine Tast-Bedieneinheit CLT 8000 TYXAL+ oder aus der Ferne über ein Telefonmodem deaktiviert werden (z. B.: ein Melder meldet einen Einbruch, obwohl lediglich ein Fenster nicht richtig geschlossen wurde). -
Seite 47: Inbetriebnahme Ohne Eine Tast-Bedieneinheit Clt 8000 Tyxal
4. Inbetriebnahme ohne eine Tast-Bedieneinheit CLT 8000 TYXAL+ 4.1 Erste Inbetriebnahme ❶ Ordnen Sie ein 1. Bedienelement zu Bei der ersten Inbetriebnahme wartet die Alarmzentrale auf die Zuordnung eines ersten Bedienelements (Fernbedienung oder Bedieneinheit). Pas de centrale • Mit einer Fernbedienung TL 2000 TYXAL+ Associer : 5s touche ON Drücken Sie 5 Sekunden die Taste ON. -
Seite 48: Wartungsmodus
4. Inbetriebnahme ohne eine Tast-Bedieneinheit CLT 8000 TYXAL+ 4.2 Wartungsmodus Der Wartungsmodus ermöglicht es, die für die Inbetriebnahme, Wartung und Diagnose nötigen Arbeiten auszuführen. Der Übergang der Alarmzentrale in den Wartungsmodus ist über folgende Bedienelemente möglich: Bedieneinheit (außer externe Bedieneinheit), Fernbedienung oder RFID-Chipleser. 4.2.1 Umschalten in den Wartungsmodus •... -
Seite 49: Verlassen Des Wartungsmodus
4.2.2 Verlassen des Wartungsmodus • Die Produkte müssen geschlossen sein (kein aktiver Sabotageschutz). • Dieser Modus wird nach 15 Minuten ohne Eingriffe Ihrerseits automatisch verlassen. • Mit einer Fernbedienung TL 2000 TYXAL+ Drücken Sie die Taste OFF. Die Kontrollleuchte leuchtet rot und anschließend grün, um somit den Vorgang zu bestätigen. -
Seite 50: Hinzufügen Eines Produkt
4. Inbetriebnahme ohne eine Tast-Bedieneinheit CLT 8000 TYXAL+ 4.3 Hinzufügen eines Produkt • Bevor die Alarmzentrale in den Wartungsmodus geschaltet werden kann, muss das System ausgeschaltet werden (OFF). • Die Alarmzentrale kann nur über ein bereits zugeordnetes Produkt in den Wartungsmodus geschaltet werden. Das Umschalten in den Wartungsmodus führt automatisch zum Aufheulen der Innenraumsirene der Alarmzentrale sowie zum Auslösen eines Anrufzyklus des Telefonmodems (Ansprüche der Norm DIN EN-50131). -
Seite 51: Schritt: Bestätigen Am Hinzuzufügenden Produkt
4.3.3 3. Schritt: Bestätigen am hinzuzufügenden Produkt: Fernbedienung TL 2000 TYXAL+ Drücken Sie 5 Sekunden die Taste ON. Einfache Bedieneinheit Die Kontrollleuchte leuchtet rot und anschließend grün, um den CLS 8000 TYXAL+ Vorgang zu bestätigen. Die Alarmzentrale piept einmal. RFID-Chipleser LB 2000 TYXAL+ Drücken Sie 5 Sekunden die Taste A. -
Seite 52: Schritt: Verlassen Des Modus „Produkt Hinzufügen
4. Inbetriebnahme ohne eine Tast-Bedieneinheit CLT 8000 TYXAL+ Drücken Sie kurz die externe Taste (T1) des Telefonmodems. Das Telefonmodem TTRTC Telefonmodem piept beim Drücken der Taste kurz und gibt einen TYXAL+, TTGSM, TYDOM 2. Piepton ab, um die Zuordnung zu bestätigen. Die Alarmzentrale piept einmal. -
Seite 53: Zugangscodes (Erstellen - Ändern - Entfernen)
4.4 Zugangscodes (Erstellen - Ändern - Entfernen) 4.4.1 Allgemeines Die Zugangscodes (6 Ziffern) werden in der Alarmzentrale gespeichert. Die Zugangscodes werden einmalig über die einfache Bedieneinheit CLS 8000 TYXAL+ konfiguriert. Die anderen Produkte (Bedieneinheiten oder Telefonmodems) erkennen diese Codes automatisch. Die Zugangscodes müssen somit nicht auf den einzelnen Produkten konfiguriert werden. -
Seite 54: Ändern Eines Zugangscodes
4. Inbetriebnahme ohne eine Tast-Bedieneinheit CLT 8000 TYXAL+ 4.4.3 Ändern eines Zugangscodes ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein. # 123456 ❷ Drücken Sie 5 Sekunden lang die Taste Die Kontrollleuchte leuchtet rot und anschließend grün, um den Vorgang zu bestätigen. >5s Blinkt die Kontrollleuchte grün, bedeutet dies, dass sich die Bedieneinheit über die Alarmzentrale aktualisiert. -
Seite 55: Entfernen Aller Zugangscodes
4.4.5 Entfernen aller Zugangscodes Dies entfernt alle „Benutzercodes“ und der „Installateurcode“ wird auf die Werkseinstellung (123456) zurückgesetzt. ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein. 123456). ❷ Drücken Sie 5 Sekunden lang die Taste >5s Die Kontrollleuchte leuchtet rot und anschließend grün, um den Vorgang zu bestätigen. -
Seite 56: Verwalten Der Zonen
4. Inbetriebnahme ohne eine Tast-Bedieneinheit CLT 8000 TYXAL+ 4.6 Verwalten der Zonen 4.6.1 Zuordnen eines Produktes zu einer Zone (1 bis 8) über eine einfache Bedieneinheit CLS 8000 TYXAL+ ❶ Schalten Sie die Alarmzentrale in den Wartungsmodus: Geben Sie den Installateurcode ein und drücken Sie gleichzeitig 5 Sekunden lang die Tasten ON und OFF. -
Seite 57: Zuordnen Eines Produktes Zu Einer Zone (1 Bis 2) Mit Einer Fernbedienung Tl 2000 Tyxal
4.6.2 Zuordnen eines Produktes zu einer Zone (1 bis 2) mit einer Fernbedienung TL 2000 TYXAL+ Die Tasten 1 oder 2 der Fernbedienung müssen im „Modus A“ konfiguriert werden, um die Zonen 1 oder 2 steuern zu können (siehe Bedienungsanleitung der Fernbedienung). ❶... -
Seite 58: Testen Der Alarmzentrale
4. Inbetriebnahme ohne eine Tast-Bedieneinheit CLT 8000 TYXAL+ 4.7 Testen der Alarmzentrale Der Test eines Melders nimmt 4 Minuten in Anspruch. Während dieser Zeit kann kein Alarm ausgelöst werden. 4.7.1 Testen eines Melders (DO, MDO, DOI PVC, DOS, DMB, DMBD, DMBV, DME, DMBE, DVR TYXAL+) ❶... -
Seite 59: Konfigurieren Einer Externen Bedieneinheit Cle 8000 Tyxal
5. Konfigurieren einer externen Bedieneinheit CLE 8000 TYXAL+ Vor der Verwendung der Bedieneinheit müssen Sie wie folgt vorgehen: • Wenn diese die Alarmzentrale steuert, muss sie dieser zugeordnet werden (siehe Abschnitt „Hinzufügen eines Produktes“). • Wenn diese Hausautomationen steuert: - Legen Sie den gesteuerten Hausautomationstypen fest; Kontrollleuchte - Ordnen Sie die Bedieneinheit der Hausautomation zu;... -
Seite 60: Konfigurieren Einer Fernbedienung Tl 2000 Tyxal
6. Konfigurieren einer Fernbedienung TL 2000 TYXAL+ Kontrollleuchte Sie können Ihre Alarmzentrale über die Fernbedienung ein- Ein- Aus- oder ausschalten. schalten Je nachdem, wie Ihr Installateur die Alarmzentrale konfiguriert hat, sind die Tasten 1 und 2 konfigurierbar und Taste 1 Taste 2 konfigurierbar konfigurierbar... -
Seite 61: Zuordnen Der Tasten 1 Und 2 Zu Einem Empfänger (Hausautomation)
6.2 Zuordnen der Tasten 1 und 2 zu einem Empfänger (Hausautomation) Bevor die Tasten oder einem Empfänger (Hausautomation) zugeordnet werden können, müssen Sie die betroffene(n) Taste(n) im Modus D oder Modus E konfigurieren (siehe vorheriger Abschnitt). 1. Beispiel 1. Beispiel >5s >3s 2. -
Seite 62: Videofunktion
7. Videofunktion Die Videofunktion der Alarmzentrale ist durch einen Infrarot- und Video-Bewegungsmelder DMBV TYXAL+ zusammen mit einem Telefonmodem TYDOM 2.0 möglich. Diese 2 Produkte müssen ebenfalls dem System zugeordnet sein. Im Einbruchsfall, wird der Alarm ausgelöst und ein 5 Sekunden langes Video aufgezeichnet. - Seite 63 3. Schritt: Ordnen Sie den Video-Bewegungsmelder DMBV TYXAL+ dem System zu. Wartungsmodus ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. Installation 25/11/14 12:48 Zugangscode 25/11/14 12:48 Einstellung. Produkte Installation XXXXXX Zonen Sprachen Türgong Ihren Code eingeben Mein Haus Info Einstellung.
-
Seite 64: Kombination Mit Domotik-Anwendungen
8. Kombination mit Domotik-Anwendungen 8.1 Zuordnen eines Hausautomationsempfängers (z. B.:TYXIA 6410) • Sie möchten Alarme, den Systemzustand oder das Ein-/Ausschalten des Systems über eine externe Beleuchtung melden: 230V~ ..50/60 Hz ON OFF > 3s >5s ..❶... -
Seite 65: Zuordnen Eines Tymoov Funk-Rollladenmotors
8.3 Zuordnen eines TYMOOV Funk-Rollladenmotors Ordnen Sie die Alarmzentrale dem Motor zu. >5s ON OFF CR 2430 >3s >5s ❶ Schalten Sie die Alarmzentrale in ❷ Drücken Sie 2 Mal auf die Taste B ❸ Die Zentrale bestätigt mit den Wartungsmodus unter der Frontblende der Fernbedienung einem Piepton. -
Seite 66: Zuordnen Eines Repeaters Rep Tyxal
9. Zuordnen eines Repeaters REP TYXAL+ Ein Repeater ermöglicht es, das Funksignal in schwierigen Umgebungen zu verstärken (Entfernung, gestörtes Umfeld, Art der Trennwände usw.), damit dieses bis zu den weiter entfernten Produkten übertragen werden kann. Wurde der Repeater bereits der Alarmzentrale zugeordnet, gehen Sie direkt auf den 2. -
Seite 67: Entfernen Von Produkten
10. Entfernen von Produkten 10.1 Mit der Alarmzentrale CS 8000 TYXAL+ 10.1.1 Entfernen der Bedienelemente Entfernen der zugeordneten Funk-Bedienelemente: Fernbedienungen, Bedieneinheiten, RFID-Chipleser. ❶ Schalten Sie die Alarmzentrale in den Wartungsmodus und öffnen Sie diese. ❷ Trennen Sie den Batterieblock. Taste 2 Taste 1 ❸... -
Seite 68: Mit Einer Tast-Bedieneinheit Clt 8000 Tyxal
10. Entfernen von Produkten 10.2 Mit einer Tast-Bedieneinheit CLT 8000 TYXAL+ 10.2.1 Entfernen eines Produktes ❶ Geben Sie den Installateurcode (Werkseinstellung: 123456) ein und bestätigen Sie mit OK. ❷ Drücken Sie auf Einstellung und wählen Sie folgendes Menü: Installation > Produkte > Entfernen 25/11/14 12:48 Zugangscode... -
Seite 69: Rückkehr Zur Werkseinstellung (Initialisierung)
11. Rückkehr zur Werkseinstellung (Initialisierung) 11.1 Initialisieren der Alarmzentrale CS 8000 TYXAL+ Dieser Vorgang löscht alle zugeordneten Funk-Produkte und Zugangscodes. Die Einstellungen werden auf die Werkseinstellung zurückgesetzt. ❶ Schalten Sie die Alarmzentrale in den Wartungsmodus und öffnen Sie diese. ❷ Trennen Sie den Batterieblock. ❸... -
Seite 70: Initialisieren Eines Rfid-Chiplesers Lb 2000 Tyxal
11. Rückkehr zur Werkseinstellung (Initialisierung) 11.5 Initialisieren eines RFID-Chiplesers LB 2000 TYXAL+ Dieser Vorgang entfernt die zugeordneten Funk-Produkte sowie die Programmierungen der Tasten 1 und 2. Die zugeordneten RFID-Chips werden nicht entfernt. ❶ Schalten Sie die Alarmzentrale in den Wartungsmodus. ❷... -
Seite 71: Initialisieren Eines Öffnungsmelders
11.8 Initialisieren eines Öffnungsmelders Dieser Vorgang ist für die folgenden Bewegungsmelder identisch: DO, MDO, DOI PVC TYXAL+ ❶ Schalten Sie die Alarmzentrale in den Wartungsmodus. ❷ Drücken Sie 30 Sekunden die Taste des Produktes. >30s Die Kontrollleuchte blinkt einmal. Die Alarmzentrale piept einmal. Blinkt die Kontrollleuchte dreimal, wurde die Initialisierung abgelehnt. -
Seite 72: Initialisieren Eines Netzausfallmelders
11. Rückkehr zur Werkseinstellung (Initialisierung) 11.10 Initialisieren eines Netzausfallmelders Dieser Vorgang entfernt alle zugeordneten Funk-Produkte. ❶ Schalten Sie die Alarmzentrale in den Wartungsmodus. ❷ Drücken Sie 30 Sekunden die Taste des Produktes. Die Kontrollleuchte blinkt einmal. Die Alarmzentrale piept einmal. >30s 11.11 Initialisieren einer Außensirene Dieser Vorgang entfernt alle zugeordneten Funk-Produkte. -
Seite 73: Zusammenfassung Der Kontrollleuchten, Tasten Und Akustischen Signale
12. Zusammenfassung der Kontrollleuchten, Tasten und akustischen Signale Die Alarmzentrale kann nur im Wartungsmodus (oder ohne Zuordnungen) geöffnet werden, oder Kontrollleuchte A wenn ein Sabotageschutzalarm ausgelöst wurde. Kontrollleuchte B Selbstschutzkontakt Taste 2 Taste 1 Kontrollleuchten auf der Vorderseite 12.1 Funktionsprinzip der Kontrollleuchten Kontrollleuchten auf Kontrollleuchte A Kontrollleuchte B... -
Seite 74: Akustische Signale
12. Zusammenfassung der Kontrollleuchten, Tasten und akustischen Signale 12.3 Akustische Signale Bedingungen Art des akustischen Signals • Öffnen einer Tür oder Meldung einer Anwesenheit in einem Türgong Bestimmter Ton „Ding Dong“ Raum. • Vorwarnung für den Automatikbetrieb. Warnung Piep..Piep..Piep..Piep..•... -
Seite 75: Auswechseln Der Batterien
Ersetzen der Batterie Produktes und Verlassen des Wartungsmodus bzw. des/der Batterieblock/ Wartungsmodus Batterieblöcke Einige Produkte basieren auf spezifischen Batterieblocks. Diese sind im DELTA DORE-Katalog zu finden: DELTA DORE- Betroffene(s) Produkt(e) Beschreibung Bestellnummer • Alarmzentrale CS 8000 TYXAL+ • Innenraumsirene Si TYXAL+... -
Seite 76: Vorsichtsmaßnahmen Für Lithium-Batterien
- Normale Temperatur (zwischen 15 und 25 °C). - Türgong deaktiviert. - Tast-Bedieneinheit mit durchschnittlicher Helligkeit. DELTA DORE haftet nicht für die frühzeitige Entleerung der Batterien, die gegen die oben stehend aufgeführten Hinweise verstoßen. Vorsichtsmaßnahmen für Lithium-Batterien 3 – Installation und Ersatz: Es dürfen nur neue und identische Batterien (Hersteller, Datumscode, Typ) für ein... -
Seite 77: Technische Angaben
14. Technische Angaben Alarmzentrale mit Sirene CS 8000 TYXAL+ - Spannungsversorgung: Lithium-Batterieblock 3,6 V / 26 Ah - Schutzklasse III - Maximale Leistungsaufnahme im Standby-Modus: 10 µA. - Durchschnittlicher Verbrauch bei Übertragung: 25 mA max. - Durchschnittlicher Verbrauch bei Meldung: 1,4 A max. - 10 Jahre Lebensdauer, je nach Gebrauch (siehe Kapitel „Auswechseln der Batterien“) - Kritischer Batterieladestand: <... -
Seite 78: Hilfe
15. Hilfe Ziel dieses Abschnittes ist es, Sie bei der schnellen Behebung von häufigen Problemen zu unterstützen, auf die Sie bei der Bedienung Ihrer Alarmzentrale stoßen könnten. Alle Ereignisse werden im Historienspeicher gespeichert. Bei Unklarheiten, wenn das Problem erneut auftritt oder nicht nachfolgend beschrieben wird, bitten wir Sie, Kontakt mit unserem Kundendienst aufzunehmen. - Seite 79 Probleme in Bezug auf die Die Alarmzentrale verweigert das Systemüberwachung Verlassen des Wartungsmodus - Testen Sie die Funkverbindung (siehe Abschnitt „Test“). • Es sind Sabotageschutze aktive. Überprüfen Sie die Produkte und/oder sehen Sie auf diese über die Tast-Bedieneinheit CLT 8000 TYXAL+ ein, um das Ein Problem tritt während dem Test auf fehlerhafte Produkt zu finden.
- Seite 80 Die EG-Konformitätserklärung dieser Ausrüstung ist auf Anfrage an folgender Stelle erhältlich: Service „Technische Infos“ DELTA DORE Schlüter GmbH - Fichtenstraße 38 a - 76829 Landau (Deutschland) E-Mail: info.techniques@deltadore.com Aufgrund möglicher Weiterentwicklungen von Normen und Produkten sind die in der vorliegenden Dokumentation...
