LNB IN

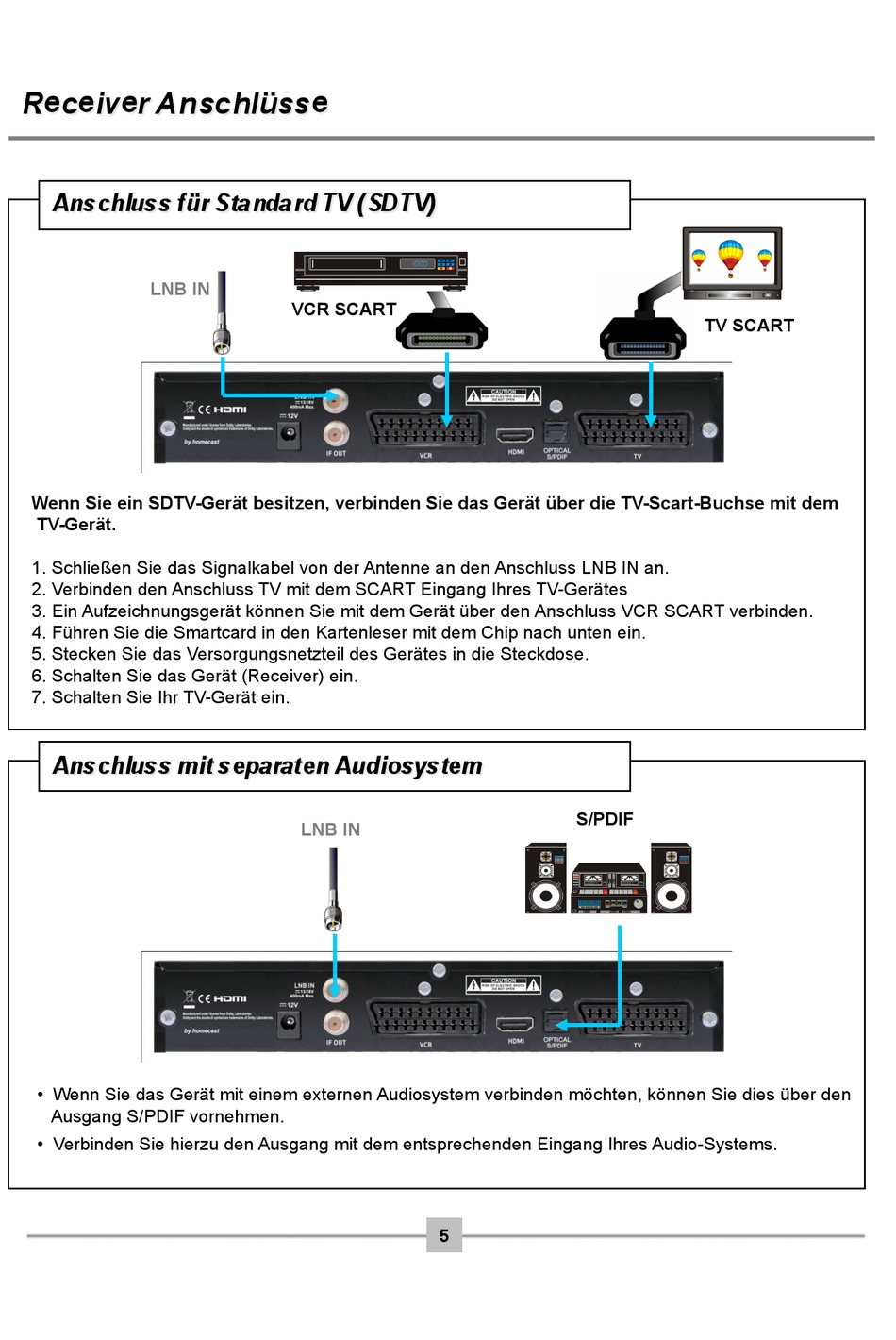

Wenn Sie ein SDTV-Gerät besitzen, verbinden Sie das Gerät über die TV-Scart-Buchse mit dem
TV-Gerät.
1. Schließen Sie das Signalkabel von der Antenne an den Anschluss LNB IN an.
2. Verbinden den Anschluss TV mit dem SCART Eingang Ihres TV-Gerätes
3. Ein Aufzeichnungsgerät können Sie mit dem Gerät über den Anschluss VCR SCART verbinden.
4. Führen Sie die Smartcard in den Kartenleser mit dem Chip nach unten ein.
5. Stecken Sie das Versorgungsnetzteil des Gerätes in die Steckdose.
6. Schalten Sie das Gerät (Receiver) ein.
7. Schalten Sie Ihr TV-Gerät ein.
• Wenn Sie das Gerät mit einem externen Audiosystem verbinden möchten, können Sie dies über den
Ausgang S/PDIF vornehmen.
• Verbinden Sie hierzu den Ausgang mit dem entsprechenden Eingang Ihres Audio-Systems.
VCR SCART
LNB IN
5
TV SCART
S/PDIF
