1

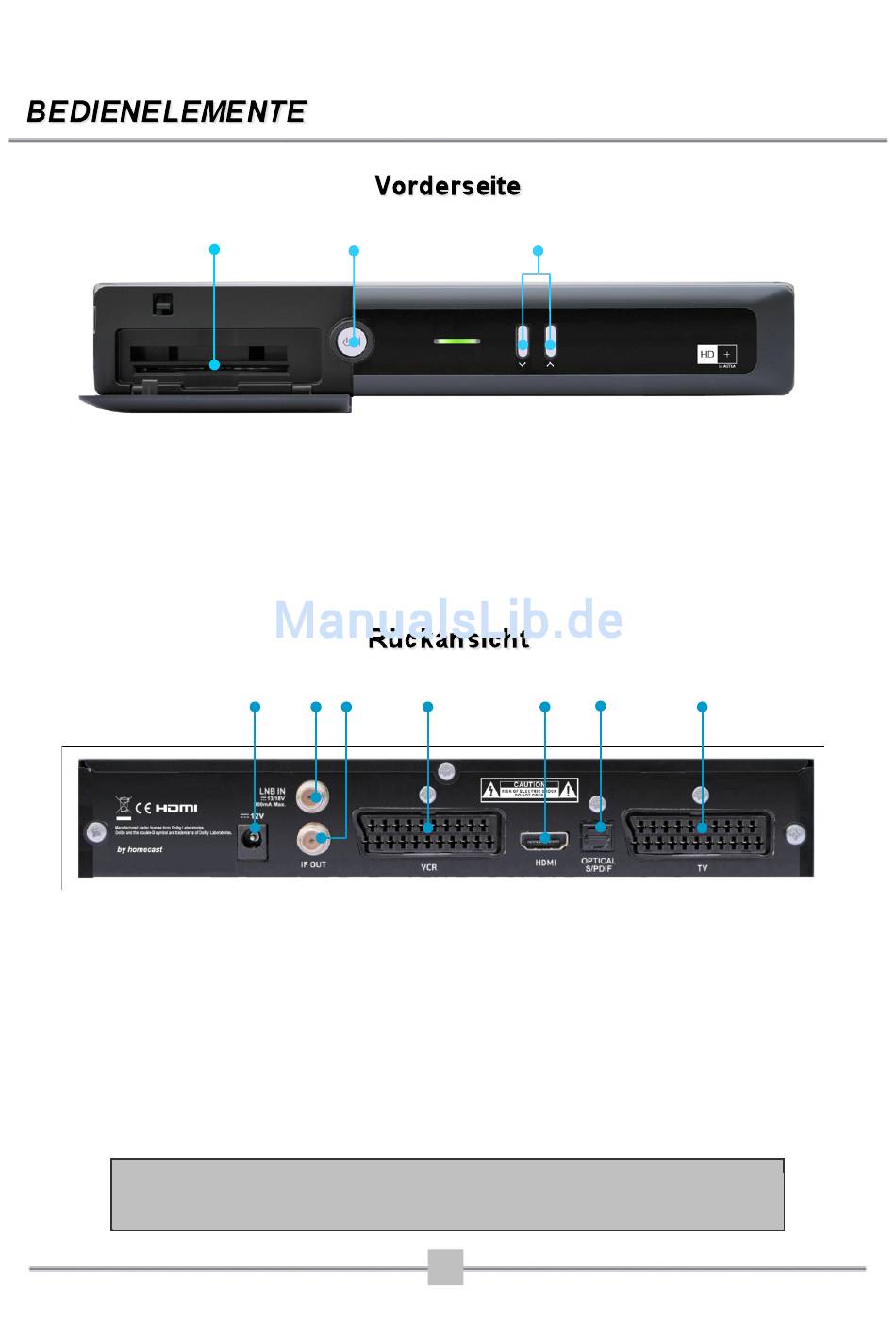

1. Kartenleser
2. Ein/Standby
3. Programm Auf/Ab
1. 12 VDC Anschluss
2. LNB IN
3. IF OUT
4. VCR SCART
5. HDMI
6. S/PDIF (OPTICAL)
7. TV SCART
Hergestellt unter der Lizenz der Dolby Laboratories.
Dolby und das Doppel-D Symbol sind Warenzeichen der Dolby Laboratories.
2
: Führen Sie hier die Smartcard für die Pay-TV-Programme ein.
ACHTUNG: Mit der Chip-Seite/Kontakte nach unten einführen.
: Taster zum Ein- bzw. in den Standby-Modus schalten.
: Taster zum Umschalten des Programmplatzes;
gilt für TV- und Radioprogramme.
1
2 3
: Schließen Sie hier das mitgelieferte Versorgungsnetzteil an.
: Anschluss für das Antennensignal vom LNB oder Multischalter.
: Bypass-Anschluss für weitere Geräte.
: Anschlussmöglichkeit für ein Aufzeichnungsgerät.
: Anschluss für Flachbildschirme.
: Anschlussstecker für Surround-Sound-Systeme mittels
optischem Kabel.
: Anschluss für TV-Geräte ohne HDMI-Anschluss.
3
4
5
2
6
7
