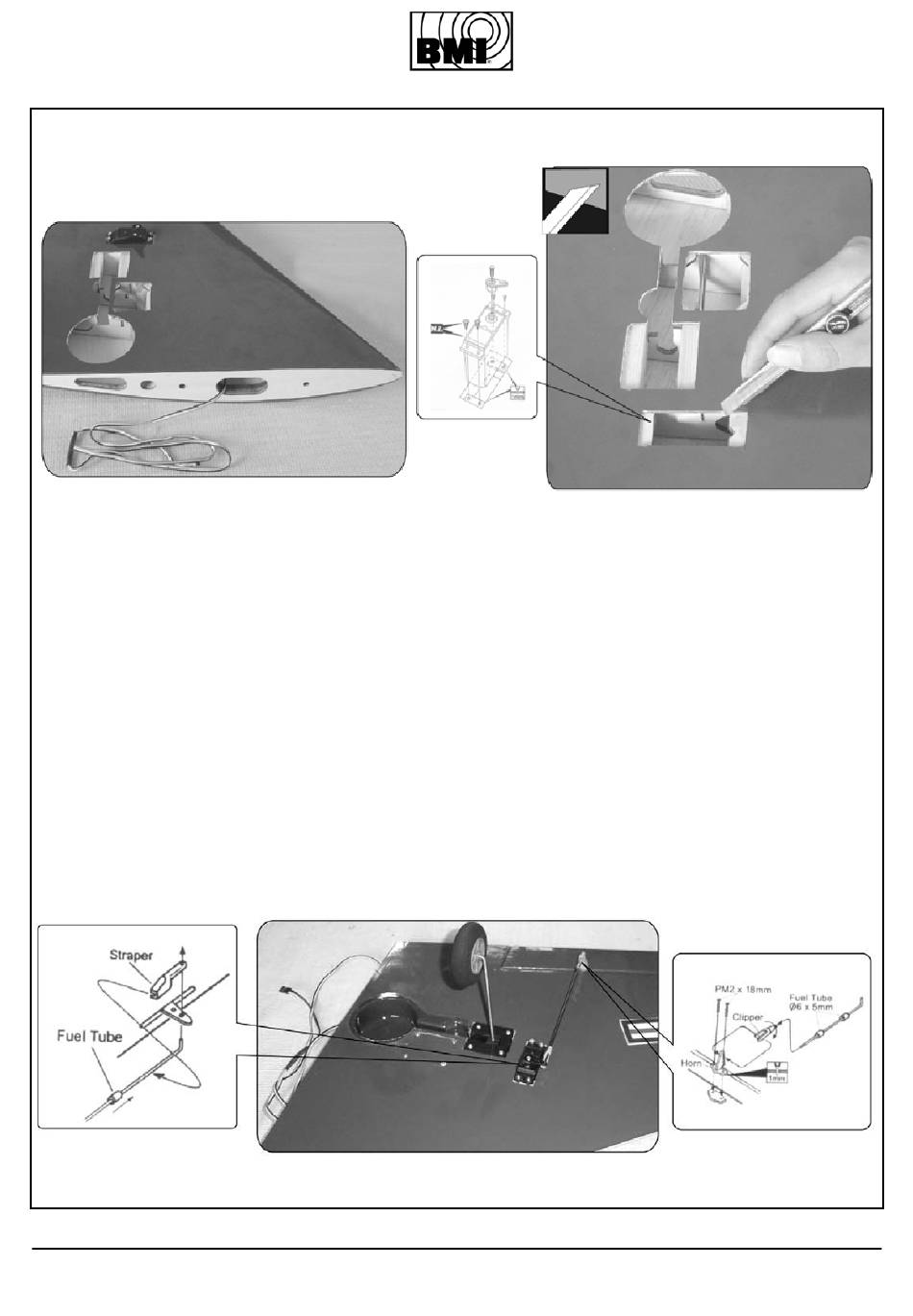

5.2 Installation of the main wing / Installation des ailes / Montierung vom
Tragflügel / Montage van de vleugel
Cut out the slot for the servo.
Use 4 metal screws to fix the servo.
Repeat this procedure for the right
wing.
Install the aileron pushrods
Put a nylon control horn in place as
shown.
Align it with the servo.
Mark the location for the screw holes.
Drill the holes with the correct
diameter.
Mount the nylon control horn with
machine screws.
Use the threaded pushrod wire.
Thread a nylon clevis onto the thread.
Install a silicone clevis retainer onto
the clevis.
Install the clevis on the aileron control
horn.
Center the aileron servo.
Align
the
pushrod
and
bend
accordingly.
Install the wire onto the servo arm as
shown in the sketch.
* Option
# 12785 FlyCat 46
Découpez les trous de servos.
Utilisez 4 vis pour fixer le servo.
Assemblez le côté droit de la même
façon.
Fixez les guignols sur les gouvernes.
Alignez-le avec le servo.
Marquez l'endroit pour forer le trou.
Forez les trous au diametre adéquat.
Montez les guignols avec des vis.
Placez la chape en nylon sur la tringle.
Installez la sécurité en silicone sur la
chape.
Fixez la chape sur le guignol d'aileron.
Positionnez le servo d'aileron au
neutre.
Mettez en place la tringle et pliez la, si
nécessaire.
Installez la tringle sur le palonnier de
servo comme montré.
it
Öffnung für den Servo ausschneiden.
Servo mit 4 Schrauben festmachen.
Idem für (R) Tragfläche.
Querruder Schubstange montieren.
Nylon
Anlenkung
montieren
abgebildet.
Servo alignieren.
Stelle für Löcher bestimmen.
Löcher bohren.
Schubstange mit Gewinde benutzen.
Nylon Gabelkopf montieren.
Gabelkofpstopper auf dem Gabelkopf
montieren.
Gabelkopf auf das Querruder mon-
tieren.
Querruderservo zentrieren.
Schubstange alignieren und biegen.
Servoanlenkung
montieren
abgebildet.
copyright © 2008 BMI
Opening voor de servo uitsnijden.
Met 4 schroeven de servo bevestigen.
Zelfde procedure voor rechtse vleugel
volgen.
wie
De rolroerpushrods monteren
Monteer het nylon heveltje zoals
afgebeeld.
Aligneer het met de servo.
Plaats
voor
de
bevestigingsgaten
bepalen.
Gaten met de juiste diameter boren.
Gebruik de pushrod met draadstang.
Nylon kwiklink monteren.
De kwiklinkstopper op de kwiklink
monteren.
Kwiklink aan de rolroeren bevestigen.
Rolroerservo monteren.
wie
Pushrod correct uitmeten, aanbrengen
en buigen indien nodig.
Servo-aansturing
op
de
monteren zoals afgebeeld.
servoarm
5
