Elektrische Installation
6
Elektrische Anschlüsse
DC-24-V-Versorgung
78
Betriebsanleitung – MOVIPRO
Die DC‑24‑V‑Versorgung der internen Komponenten kann wahlweise über das
®
MOVIPRO oder über eine externe DC‑24‑V‑Stützspannung erfolgen.
Um die DC-24-V-Versorgung aus dem Zwischenkreis zu nutzen, brücken Sie folgende
Klemmen in der Anschaltbox:
• 1 mit 3
• 2 mit 4

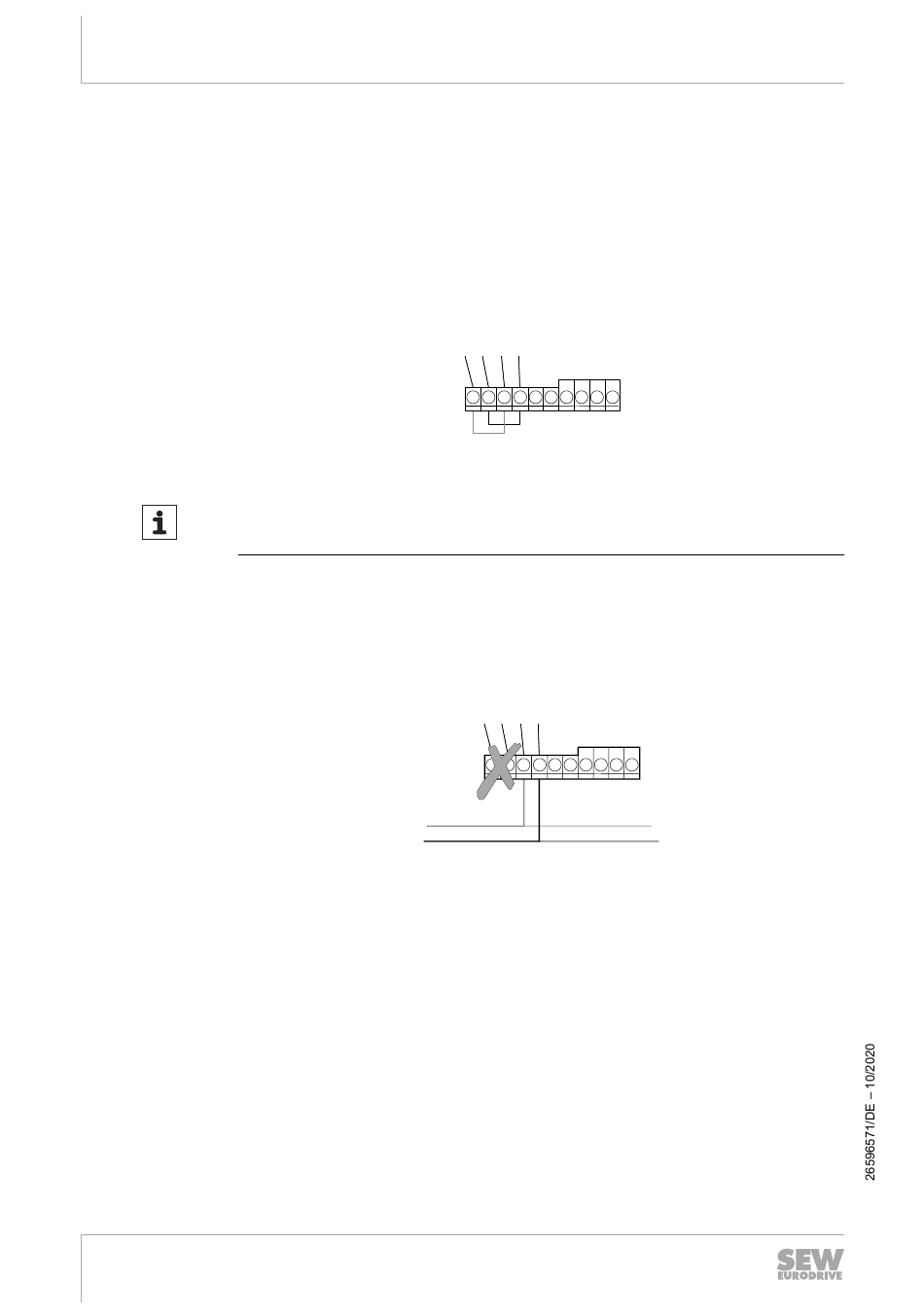

Folgende Abbildung zeigt die Verdrahtung für das Verwenden der DC-24-V-Versor-
gung aus dem Zwischenkreis:
HINWEIS
Wenn Sie eine externe DC-24-V-Stützspannung nutzen, belegen Sie die Klemmen
1 und 2 nicht.
Um eine externe DC-24-V-Stützspannung zu nutzen, schließen Sie diese an die fol-
genden Klemmen an:
• 3
• 4
Folgende Abbildung zeigt die Verdrahtung für das Verwenden einer externen
DC‑24‑V-Versorgung:
®
PHC2.A-A..M1-E45C-C5
1 2 3 4
1 2 3 4
