6.12.19 X4111: CAN-Bus – extern
HINWEIS
Wenn an diesem Anschluss kein Teilnehmer angeschlossen ist, müssen Sie den Bus
mit einem 120-Ω-Widerstand abschließen.
Funktion
CAN-Bus für externe Komponenten
Anschlussart
M12, 5-polig, female, A-codiert

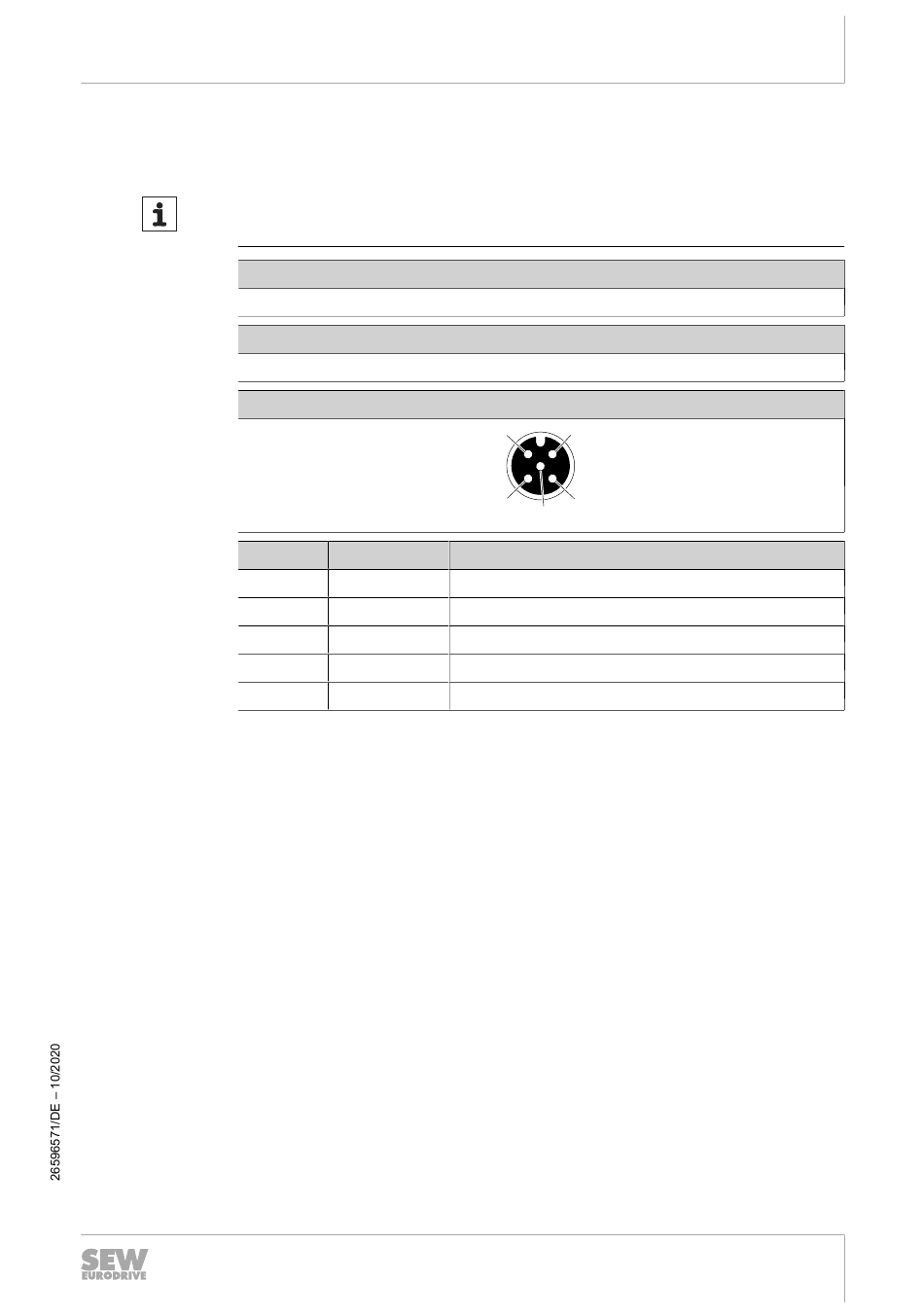

Anschlussbild
Nr.
1
2
3
4
5
1
4
Name Funktion
CAN_SHLD Schirm/Potenzialausgleich CAN-Bus
+24V DC-24-V-Ausgang
GND Bezugspotenzial
CAN_H CAN-Datenleitung (high)
CAN_L CAN-Datenleitung (low)
Betriebsanleitung – MOVIPRO
Elektrische Installation
Elektrische Anschlüsse
2
3
5
®
PHC2.A-A..M1-E45C-C5
