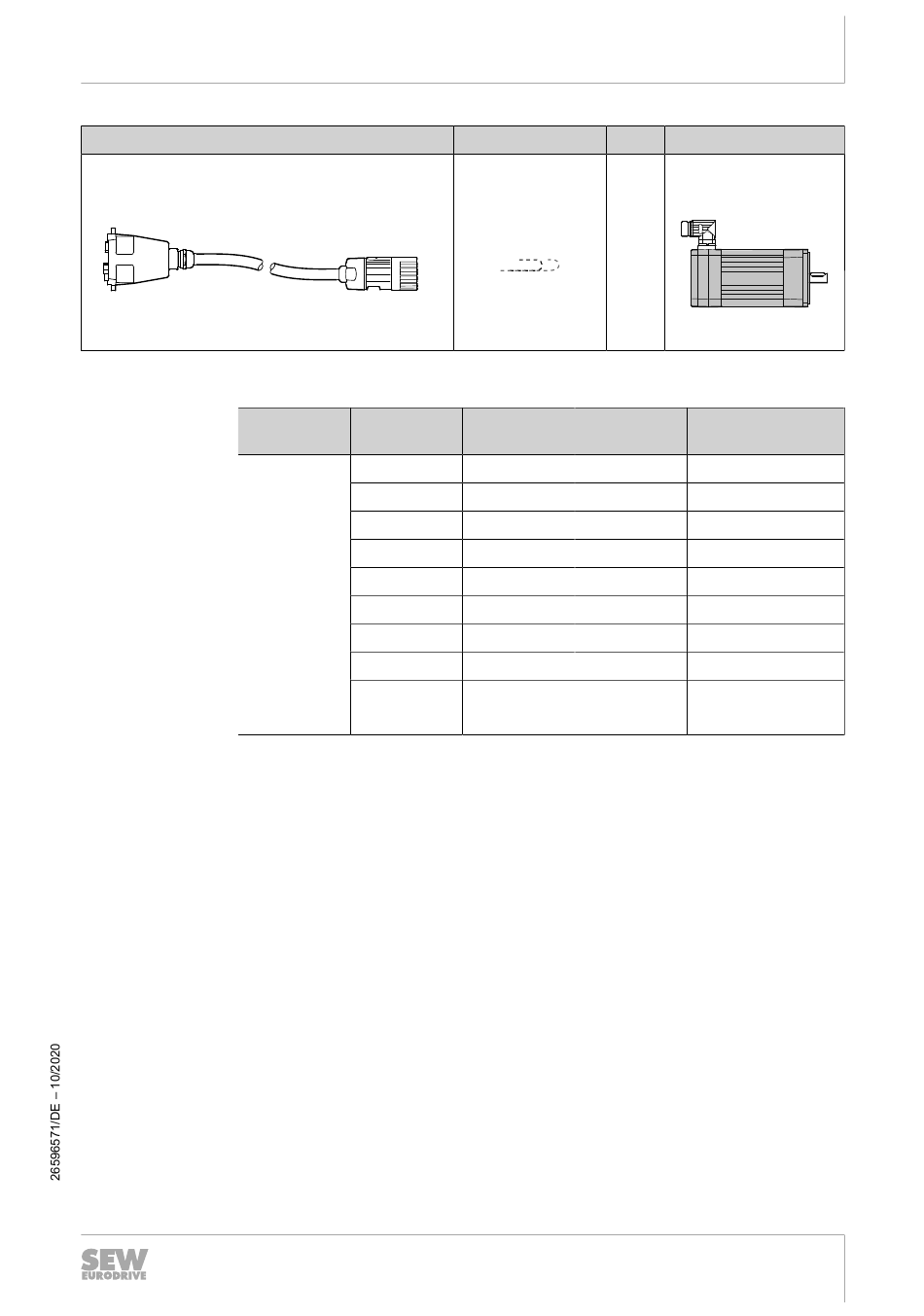

Kabel
Sachnummer: 18182151
Kabelaufbau: 4G10.0
®
Han 10B ↔ SBB10
Aderbelegung
Sachnummer Motorklemme
DR..‑Motor
U1
V1
W1
4a
18110452
3a
18110479
5a
18121985
1b
2b
PE-Anschluss
Elektrische Installation
Länge/Verlegeart Typ
Variable Länge
D/10
Aderfarbe Bezeichnung
Hybridkabel
Schwarz U1
Schwarz V1
Schwarz W1
Schwarz 1
Schwarz 2
Schwarz 3
Schwarz 4
Schwarz 5
Grün-Gelb + Schirmende
(Innenschirm)
Betriebsanleitung – MOVIPRO
Elektrische Anschlüsse
Komponente
CMP80 – 112
Anschluss
Gerät
Motorphase U
Motorphase V
Motorphase W
Bremse 13 (rot)
Bremse 14 (weiß)
Bremse 15 (blau)
TF/TH +
TF/TH -
PE
®
PHC2.A-A..M1-E45C-C5
