6.12.17 X4011: RS485-Schnittstelle – extern
Funktion
RS485-Schnittstelle für externe Komponenten
Anschlussart
M12, 5-polig, female, B-codiert

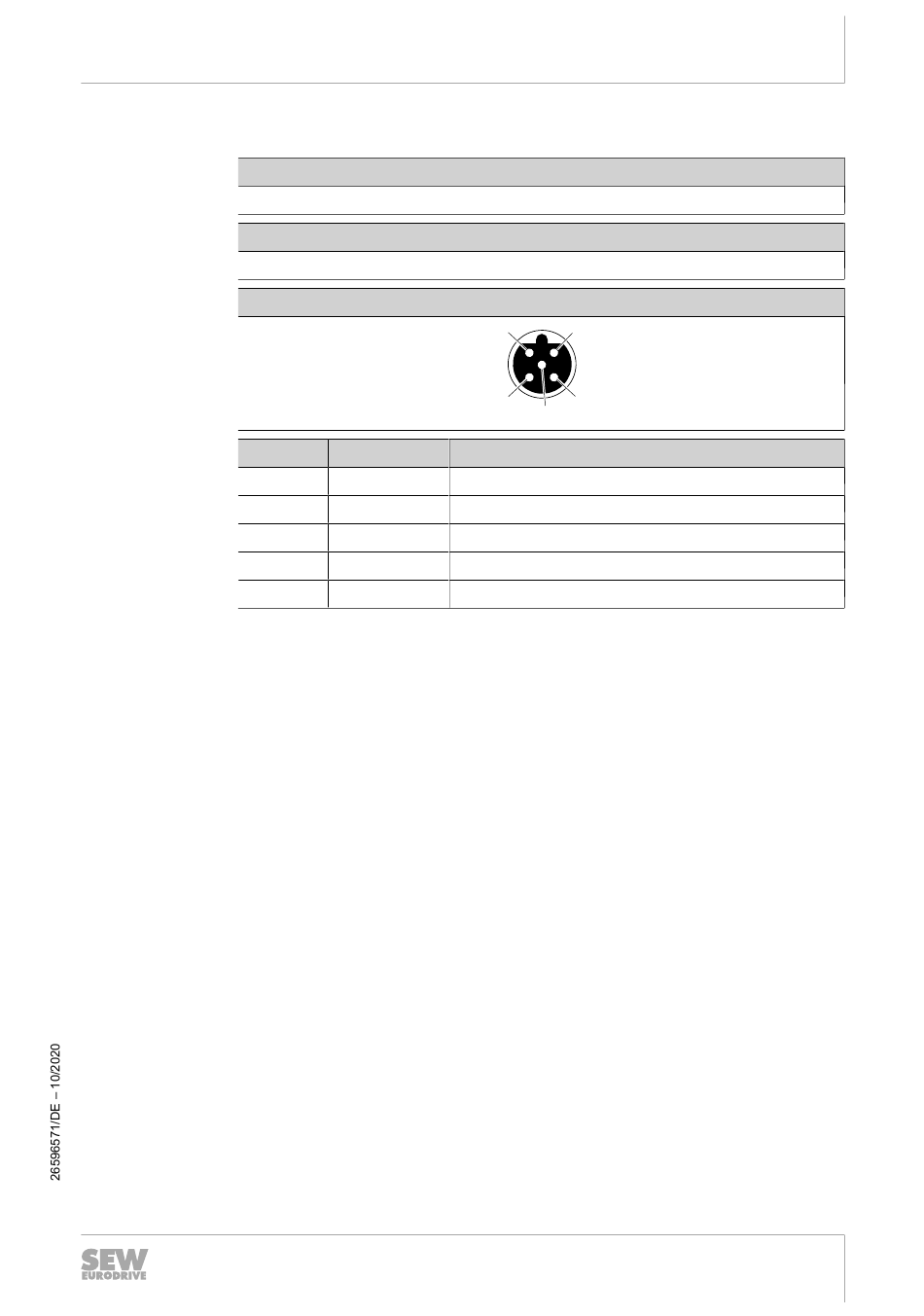

Anschlussbild
Nr.
1
2
3
4
5
1
4
Name Funktion
+24V DC-24-V-Ausgang
RS- RS485-Datenleitung (-)
GND Bezugspotenzial
RS+ RS485-Datenleitung (+)
res. Reserviert
Betriebsanleitung – MOVIPRO
Elektrische Installation
Elektrische Anschlüsse
2
3
5
®
PHC2.A-A..M1-E45C-C5
