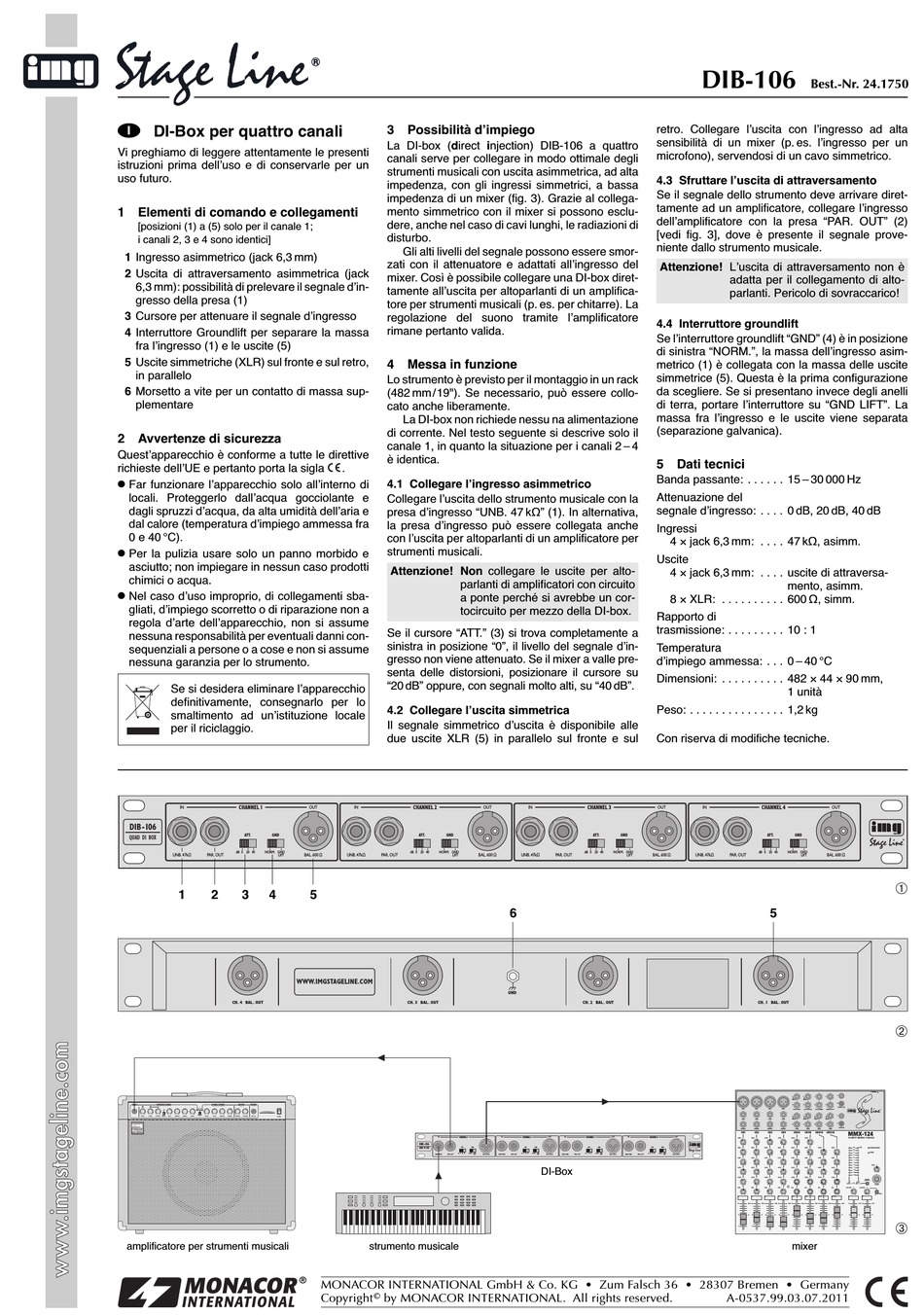

I
DI-Box per quattro canali
Vi preghiamo di leggere attentamente le presenti
istruzioni prima dellʼuso e di conservarle per un
uso futuro.
1 Elementi di comando e collegamenti
[posizioni (1) a (5) solo per il canale 1;
i canali 2, 3 e 4 sono identici]
1 Ingresso asimmetrico (jack 6,3 mm)
2 Uscita di attraversamento asimmetrica (jack
6,3 mm): possibilità di prelevare il segnale dʼin-
gresso della presa (1)
3 Cursore per attenuare il segnale dʼingresso
4 Interruttore Groundlift per separare la massa
fra lʼingresso (1) e le uscite (5)
5 Uscite simmetriche (XLR) sul fronte e sul retro,
in parallelo
6 Morsetto a vite per un contatto di massa sup-
plementare
2 Avvertenze di sicurezza
Questʼapparecchio è conforme a tutte le direttive
richieste dellʼUE e pertanto porta la sigla
G
Far funzionare lʼapparecchio solo allʼinterno di
locali. Proteggerlo dallʼacqua gocciolante e
dagli spruz zi dʼacqua, da alta umidità dellʼaria e
dal calore (temperatura dʼimpiego ammessa fra
0 e 40 °C).
G
Per la pulizia usare solo un panno morbido e
asciutto; non impiegare in nessun caso prodotti
chimici o acqua.
G
Nel caso dʼuso improprio, di collegamenti sba-
gliati, dʼimpiego scorretto o di riparazione non a
regola dʼarte dellʼapparecchio, non si assume
nessuna respon sabilità per eventuali danni con-
sequenziali a persone o a cose e non si assume
nessuna garanzia per lo strumento.
Se si desidera eliminare lʼapparecchio
definitivamente, conse gnarlo per lo
smaltimento ad unʼistituzione locale
per il riciclaggio.
CHANNEL 1
IN
DIB-106
ATT.
GND
QUAD DI BOX
dB
0 20 40
NORM. GND
UNB. 47kΩ
PAR. OUT
LIFT
1
2
3
4
CH. 4 BAL. OUT
INPUT
OVERDRIVE CHANNEL
NORMAL CHANNEL
MASTER
PHONES
1
2
PROFESSIONAL GUITAR AMPLIFIER
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
GAIN
CHANNE
GAIN 1
GAIN 2
CONTOU
SELEC
BASS
MIDDLE
TREBLE
LEVEL
L
LEVEL
BASS
MIDDLE
TREBLE
REVERB
VOLUME
MIN. 8 Ω
POWER
amplificatore per strumenti musicali
3 Possibilità dʼimpiego
La DI-box (direct injection) DIB-106 a quattro
canali serve per collegare in modo ottimale degli
strumenti musicali con uscita asimmetrica, ad alta
impedenza, con gli ingressi simmetrici, a bassa
impedenza di un mixer (fig. 3). Grazie al collega-
mento simmetrico con il mixer si possono esclu-
dere, anche nel caso di cavi lunghi, le radiazioni di
disturbo.
Gli alti livelli del segnale possono essere smor-
zati con il attenuatore e adattati allʼingresso del
mixer. Così è possibile collegare una DI-box diret-
tamente allʼuscita per altoparlanti di un amplifica-
tore per strumenti musicali (p. es. per chitarre). La
regolazione del suono tramite lʼamplificatore
rimane pertanto valida.
4 Messa in funzione
Lo strumento è previsto per il montaggio in un rack
(482 mm/19"). Se necessario, può essere collo-
cato anche liberamente.
La DI-box non richiede nessu na alimentazione
di corrente. Nel testo seguente si descrive solo il
canale 1, in quanto la situazione per i canali 2 – 4
è identica.
.
4.1 Collegare lʼingresso asimmetrico
Collegare lʼuscita dello strumento musicale con la
presa dʼingresso "UNB. 47 kΩ" (1). In alternativa,
la presa dʼingresso può essere collegata anche
con lʼuscita per altoparlanti di un amplificatore per
strumenti musicali.
Attenzione! Non collegare le uscite per alto-
parlanti di amplificatori con circuito
a ponte perché si avrebbe un cor-
tocircuito per mezzo della DI-box.
Se il cursore "ATT." (3) si trova completamente a
sinistra in posizione "0", il livello del segnale dʼin-
gresso non viene attenuato. Se il mixer a valle pre-
senta delle distorsioni, posizionare il cursore su
"20 dB" oppure, con segnali molto alti, su "40 dB".
4.2 Collegare lʼuscita simmetrica
Il segnale simmetrico dʼuscita è disponibile alle
due uscite XLR (5) in parallelo sul fronte e sul
CHANNEL 2
OUT
IN
ATT.
GND
dB
0 20 40
NORM. GND
BAL. 600 Ω
UNB. 47kΩ
PAR. OUT
LIFT
5
WWW.IMGSTAGELINE.COM
CH. 3 BAL. OUT
IN
CHANNEL 1
DIB-106
ATT.
GND
QUAD DI BOX
dB
0 20 40
NORM. GND
UNB. 47kΩ
PAR. OUT
strumento musicale
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
CHANNEL 3
OUT
IN
ATT.
GND
dB
0 20 40
NORM. GND
BAL. 600 Ω
UNB. 47kΩ
PAR. OUT
LIFT
6
GND
CH. 2 BAL. OUT
OUT
IN
CHANNEL 2
OUT
IN
CHANNEL 3
OUT
IN
CHANNEL 4
ATT.
GND
ATT.
GND
dB
0 20 40
NORM. GND
dB
0 20 40
NORM. GND
dB
LIFT
BAL. 600 Ω
UNB. 47kΩ
PAR. OUT
LIFT
BAL. 600 Ω
UNB. 47kΩ
PAR. OUT
LIFT
BAL. 600 Ω
UNB. 47kΩ
PAR. OUT
DI-Box
DIB-106
Best.-Nr. 24.1750
retro. Collegare lʼuscita con lʼingresso ad alta
sensibilità di un mixer (p. es. lʼingresso per un
microfono), servendosi di un cavo simmetrico.
4.3 Sfruttare lʼuscita di attraversamento
Se il segnale dello strumento deve arrivare diret-
tamente ad un amplificatore, collegare lʼingresso
dellʼamplificatore con la presa "PAR. OUT" (2)
[vedi fig. 3], dove è presente il segnale prove-
niente dallo strumento musicale.
Attenzione! Lʼuscita di attraversamento non è
adatta per il collegamento di alto-
parlanti. Pericolo di sovraccarico!
4.4 Interruttore groundlift
Se lʼinterruttore groundlift "GND" (4) è in posizione
di sinistra "NORM.", la massa dellʼingresso asim-
metrico (1) è collegata con la massa delle uscite
simmetrice (5). Questa è la prima configurazione
da scegliere. Se si presentano invece degli anelli
di terra, portare lʼinterruttore su "GND LIFT". La
massa fra lʼingresso e le uscite viene separata
(separazione galvanica).
5 Dati tecnici
Banda passante: . . . . . . 15 – 30 000 Hz
Attenuazione del
segnale dʼingresso: . . . . 0 dB, 20 dB, 40 dB
Ingressi
4 × jack 6,3 mm: . . . . 47 kΩ, asimm.
Uscite
4 × jack 6,3 mm: . . . . uscite di attraversa-
mento, asimm.
8 × XLR: . . . . . . . . . . 600 Ω, simm.
Rapporto di
trasmissione: . . . . . . . . . 10 : 1
Temperatura
dʼimpiego ammessa: . . . 0 – 40 °C
Dimensioni: . . . . . . . . . . 482 × 44 × 90 mm,
1 unità
Peso: . . . . . . . . . . . . . . . 1,2 kg
Con riserva di modifiche tecniche.
