Boîtier de scène
F
B
CH
Veuillez lire la présente notice avec attention
avant le fonctionnement et conservez-la pour
pouvoir vous y reporter ultérieurement.

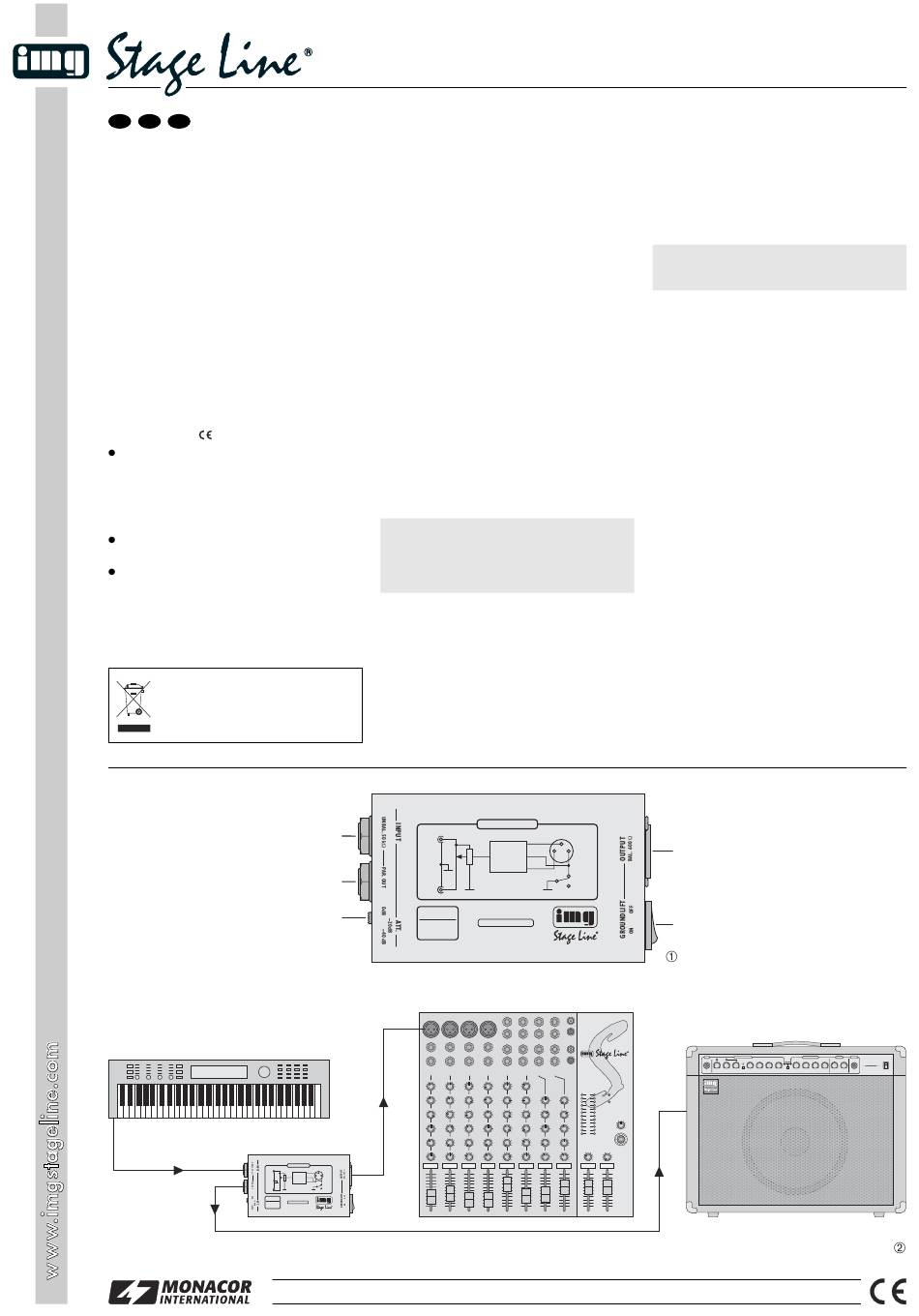

1 Eléments et branchements
1 Entrée asymétrique (jack 6,35)
2 Sortie asymétrique pour repiquage (jack
6,35) : il est possible de prendre ici le signal
d'entrée de la prise (1)
3 Interrupteur pour l'atténuation du signal d'en-
trée
4 Sortie symétrique (XLR)
5 Interrupteur Groundlift pour séparer la con-
nexion masse entre l'entrée (1) et la sortie (4)
2 Conseils d'utilisation et de sécurité
Cet appareil répond à toutes les directives
nécessaires de l'Union Européenne et porte
donc le symbole
.
Cet appareil n'est conçu que pour une utilisa-
tion en intérieur. Protégez-le de tout type de
projections d'eau, des éclaboussures, d'une
humidité d'air élevée et de la chaleur (plage de
température de fonctionnement autorisée :
0 – 40 °C).
Pour le nettoyer, utilisez un chiffon sec et doux,
en aucun cas de produits chimiques ou d'eau.
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels consécutifs
si l'appareil est utilisé dans un but autre que
celui pour lequel il a été conçu, s'il n'est pas
correctement branché, utilisé ou n'est pas
réparé par une personne habilitée ; de même,
la garantie deviendrait caduque.
Lorsque l'appareil est définitivement
retiré du service, vous devez le dépo-
ser dans une usine de recyclage
adaptée pour contribuer à son élimi-
nation non polluante.
IN
PAR.
OUT
DIB-100
PRO
DIRECT BOX
instrument de musique
DI-Box
®
Copyright
3 Possibilités d'utilisation
Le DIB-100 boîtier de scène DI-BOX (Direct
Injection) permet de brancher de manière opti-
male un instrument de musique avec une sortie
haute impédance, asymétrique, à une entrée
basse impédance, symétrique, d'une table de
mixage (schéma 2). La connexion symétrique à
la table permet d'éviter des interférences en cas
de longs branchements.
Les niveaux élevés de signaux peuvent être
réduits avec l'atténuateur et adaptés à l'entrée
de la table de mixage. Il est ainsi possible de
connecter directement le boîtier de scène à la
sortie haut-parleur d'un amplificateur d'instru-
ment (p. ex. amplificateur de guitare). L'impact
de l'amplificateur sur la tonalité du signal reste
ainsi maintenue.
4 Fonctionnement
Le boîtier de scène ne nécessite aucune ali-
mentation.
4.1 Branchement de l'entrée asymétrique
Reliez la sortie de l'instrument de musique à la
prise d'entrée "UNB. 50 kΩ" (1). Alternativement,
la prise d'entrée peut également être reliée à la
sortie haut-parleur d'un amplificateur d'instrument.
Attention ! Ne branchez jamais les sorties
haut-parleur des amplificateurs
qui fonctionnent en mode bridgé
car elles sont court-circuitées par
le boîtier de scène.
Si l'interrupteur "ATT." (3) est entièrement à
gauche sur la position "0 dB", le niveau du signal
d'entrée n'est pas diminué. Si sur la table de
mixage reliée, des distorsions apparaissent, met-
tez l'interrupteur sur la position "20 dB" ou, pour
des signaux très élevés, sur la position "40 dB".
4.2 Branchement d'une sortie symétrique
Le signal de sortie symétrique est disponible à la
sortie XLR (4). Reliez la sortie via un cordon
1
IN
2
PAR.
OUT
DIB-100
3
PRO
DIRECT BOX
CH1
CH2
5
5
0
10
0
10
0
0
-15
+15
-15
+15
0
0
-15
+15
-15
+15
5
5
0
10
0
10
5
5
0
10
0
10
C
C
L
R
L
R
1
2
BLOCK DIAGRAM
MATCHING
3
OUT
ATT.
TRANS-
2
1
FORMER
GROUND
LIFT
WWW.IMGSTAGELINE.COM
©
by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved.
BLOCK DIAGRAM
MATCHING
3
OUT
ATT.
TRANS-
2
1
FORMER
GROUND
LIFT
WWW.IMGSTAGELINE.COM
MMX-122
CH3
CH4
CH5/6
CH7/8
CH9/10 CH11/12
12-INPUT MIXING CONSOLE
5
5
5
5
0
10
0
10
0
10
0
10
+22
0
0
0
0
0
0
+10
+7
-15
+15
-15
+15
-15
+15
-15
+15
-15
+15
-15
+15
+4
0
0
0
0
0
0
+2
0
–2
-15
+15
-15
+15
-15
+15
-15
+15
-15
+15
-15
+15
–4
5
–7
5
5
5
5
5
5
–10
0
10
–20
0
10
0
10
0
10
0
10
0
10
0
10
–30
5
5
5
5
5
5
0
10
0
10
0
10
0
10
0
10
0
10
C
C
C
C
C
C
5
5
L
R
L
R
L
R
L
R
L
R
L
R
0
10
0
10
3
4
5/6
7/8
9/10
11/12
L
R
table de mixage
DIB-100
Best.-Nr. 24.1140
symétrique à une entrée à grande sensibilité
d'une table de mixage (p. ex. entrée micro).
4.3 Utilisation de la sortie pour repiquage
Si le signal d'un instrument doit être distribué
simultanément à un amplificateur, reliez l'entrée
amplificateur à la prise "PAR. OUT" (2) [voir
schéma 2] ; le signal venant de l'instrument y est
directement appliqué.
Attention ! La sortie pour repiquage n'est pas
adaptée pour brancher des haut-
parleurs. Risque de surcharge !
4.4 Interrupteur Groundlift
Si l'interrupteur Groundlift (5) est sur la position
"OFF", la masse de l'entrée asymétrique (1) est
reliée à la masse de la sortie symétrique (4).
Sélectionnez tout d'abord cette position. En cas
de ronflement, mettez l'interrupteur sur la posi-
tion "ON". La masse entre l'entrée et la sortie est
séparée (séparation galvanique).
5 Caractéristiques techniques
Bande passante : . . . . . 15 – 30 000 Hz
Atténuation du
signal d'entrée : . . . . . . 0 dB, 20 dB, 40 dB
Entrée
1 x jack 6,35 : . . . . . 50 kΩ, asymétrique
Sorties
1 x jack 6,35 : . . . . . sortie pour repi-
quage, asymétrique
1 x XLR : . . . . . . . . . 600 Ω, symétrique
Rapport de transmission : 10 : 1
Température de
fonctionnement : . . . . . 0 – 40 °C
Dimensions : . . . . . . . . . 74 x 45 x 130 mm
Poids : . . . . . . . . . . . . . . 650 g
Tout droit de modification réservé.
4
5
INPUT
OVERDRIVE CHANNEL
NORMAL CHANNEL
1
2
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
10
0
GAIN
CHANNEL
GAIN 1
GAIN 2
CONTOUR
SELECT
BASS
MIDDLE
TREBLE
LEVEL
SELECT
LEVEL
BASS
MIDDLE
TREBLE
amplificateur d'instrument
A-0539.99.02.03.2006
MASTER
PHONES
PROFESSIONAL GUITAR AMPLIFIER
10
0
10
0
10
REVERB
VOLUME
MIN. 8 Ω
POWER
