3.3 Wasserheizregister

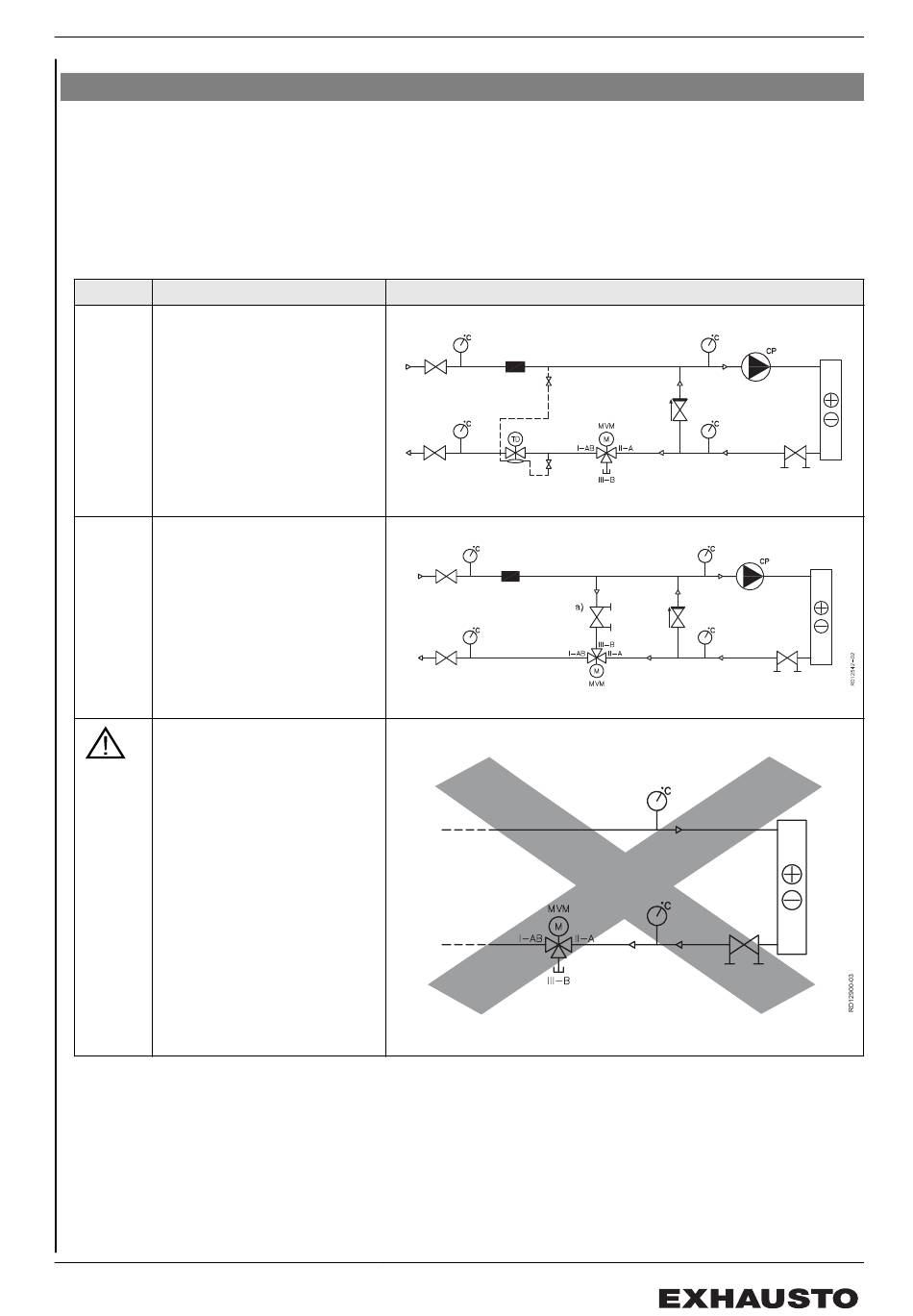

3.3.1 Prinzip für den Anschluss eines Wasserheizregisters
Mischschleife
Typ Verfahren
Misch- Variabler Volumenstrom im
schleife Primärkreis (Versorgung) und
1 konstanter Volumenstrom im
Sekundärkreis (VEX-Gerät)
Misch- Konstanter Volumenstrom im
schleife Primärkreis (Versorgung) und
2 konstanter Volumenstrom im
Sekundärkreis (VEX-Gerät)
a) Das Ventil ist auf der
Grundlage der im Primärkreis
erwünschten Wassermenge
ohne Wärmebedarf einzustel-
len.
Das Heizregister nicht wie
folgt anschließen!
Anschluss ohne Umwälzpum-
pe bedeutet Risiko für Frost-
sprengung
Die untenstehenden Skizzen sind nur Prinzipskizzen. Die Bemessung von Venti-
len, Rohren u.a.m. sowie der Anschluss des Wasserheizregisters müssen stets
von autorisiertem Personal nach den jeweils geltenden gesetzlichen Vorschriften
ausgeführt werden.
Prinzipskizze
19/36
Mechanische Montage
