Exhausto VEX160CF Originalbetriebsanleitung Seite 16

3005667-2017-06-12

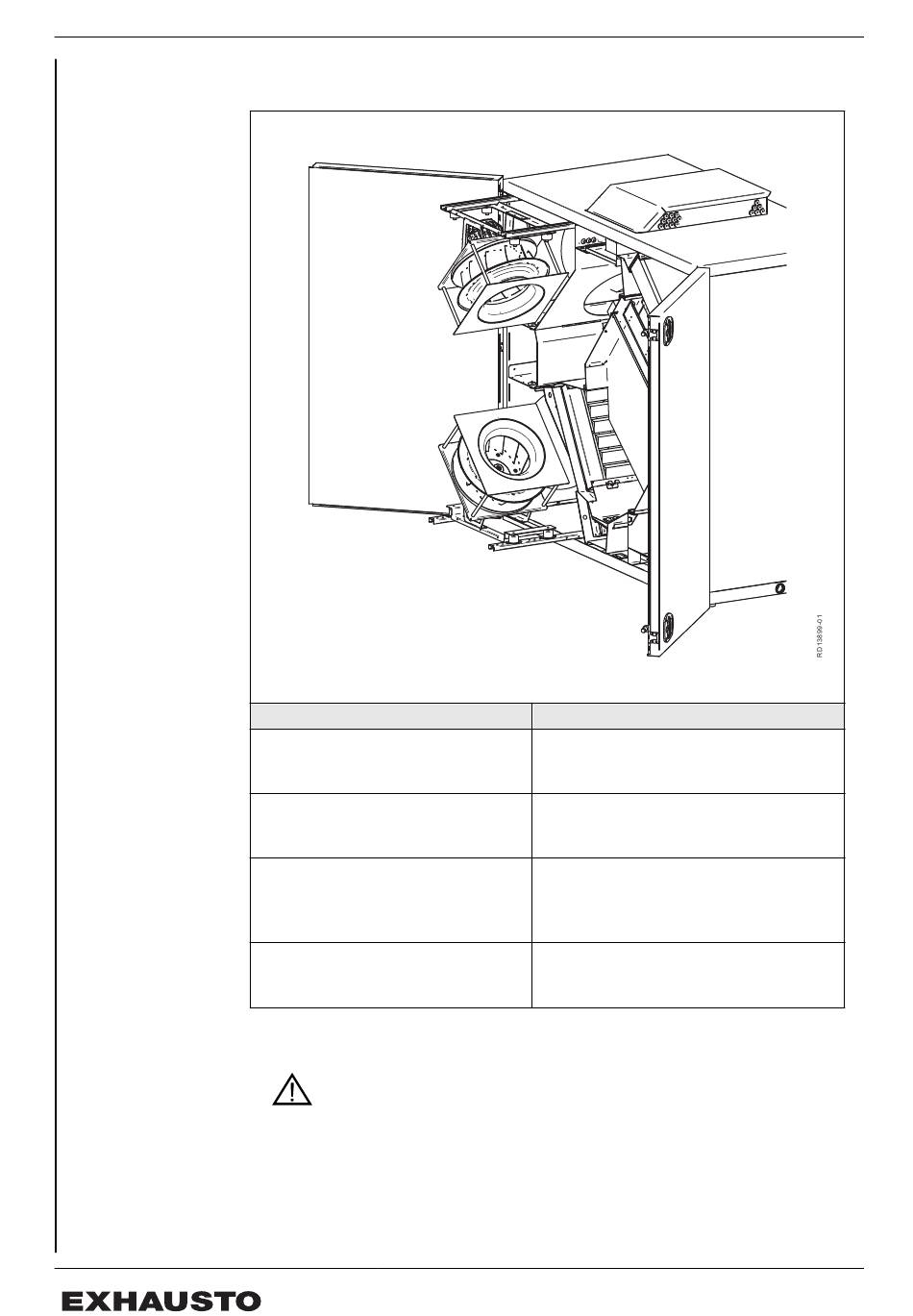

Demontage der
Ventilatoreinheit
Gewicht beachten
Demontage
Schritt
1
2
3
4
Das Gewicht der Ventilatoreinheiten beträgt 26 kg pro Stck. - zum
Anheben sind zwei Personen erforderlich.
Siehe bitte den Abschnitt "Wartung" bezüglich Anweisungen über die Demontage
von Ventilatoren und Gegenstromtauscher sowie Entnahme von Filtern.
Vorgehen
Die Festhalteschraube an der Auszieh-
schiene entfernen und die Schlaufen für
das Motorkabel lösen.
Die Lüftungseinheit bis zum Anschlag
(zwei Schrauben) an der Ausziehschiene
herausziehen.
Das Motorkabel in der Motorregelung auf
der Ausziehplatte demontieren und es
durch die Gummitüllen zum Motor verle-
gen.
Die beiden Schrauben an der Auszieh-
schiene entfernen. Jetzt lässt sich die
Ventilatoreinheit entfernen.
16/36
