8. Installation des Moduls
Die folgenden Schritte beschreiben die Installation von
Modulen in einer Reihe. Dieser Vorgang beginnt am
linken Rand (Westen) des Gestellsystems und geht nach
rechts (Osten) weiter. Die Module können aber auch in
umgekehrter Richtung installiert werden.
Variante 1 - Direktverschraubung der Module
Die folgenden Installationsschritte gelten, wenn die
Module bereits mit Bohrungen in den Modulrahmen
versehen sind und die Module direkt auf die Modulträger
geschraubt werden:
•
Das Modul auf die Modulträger setzen und über die
vorgebohrten Löcher der Modulträger schieben.
•
Das Modul festhalten und mit den mitgelieferten
Schrauben und Muttern auf den Modulträger
schrauben. Siehe Bild 8.1 - 2.
•
Diese Schritte wiederholen, bis die Module die
gesamten Modulunterkonstruktionen bedecken.
Sigma II

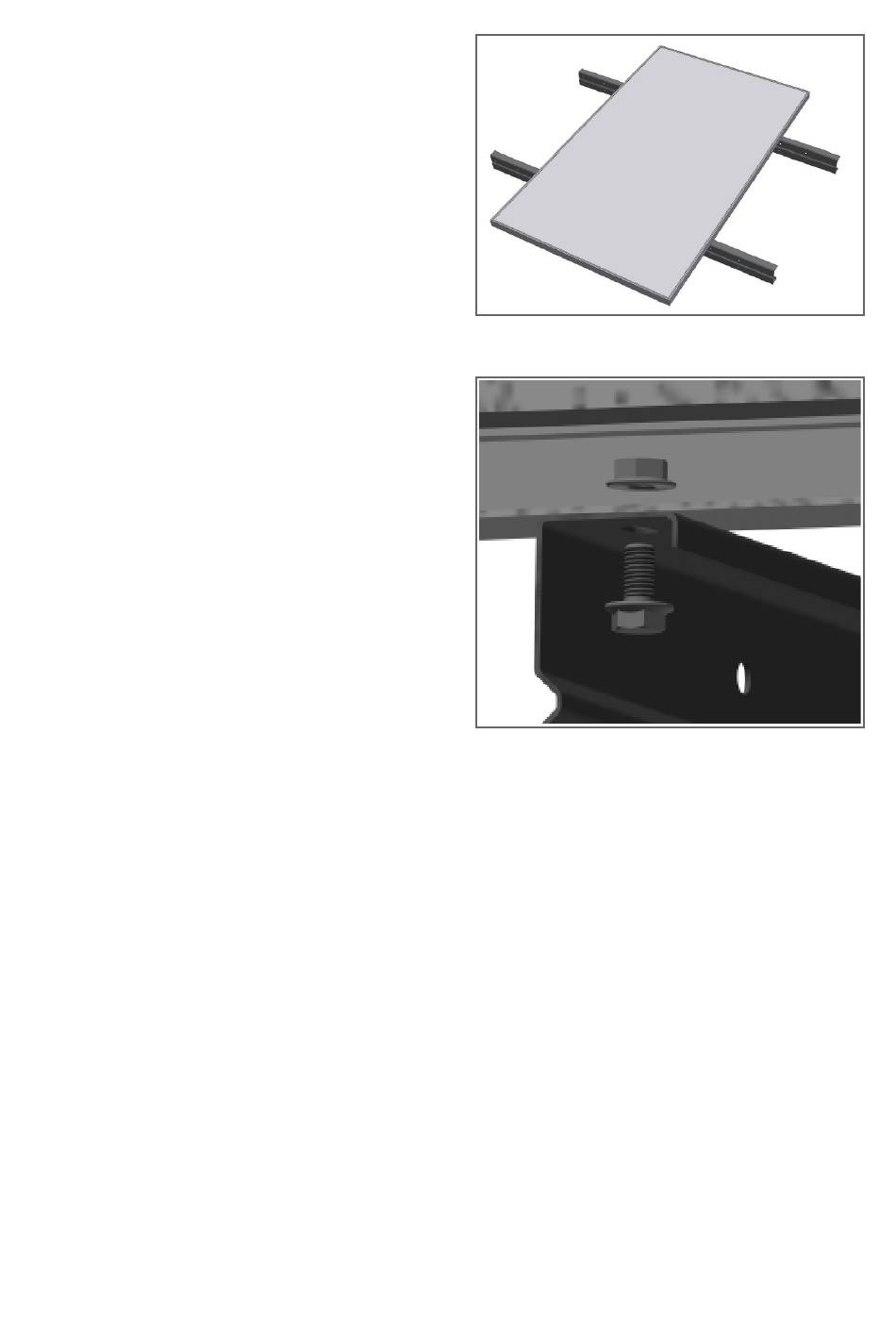

Figure 8.1 - 1 Hochkant-Montage
Figure 8.1 - 2 Direktverschraubung der Module
13
