7.3. Verbinder
Der Verbinder für den Modulträger:
•
Um zwei Modulträger miteinander zu verbinden,
richten Sie diese auf dem Sparren aus,
wie in Bild 7.3 - 1 gezeigt.
•
Legen Sie den Verbinder umgedreht an die Rückseite
der Modulträger und befestigen Sie den Verbinder
mit den mitgelieferten Schrauben und Muttern, wie in
Bild 7.3 - 1 gezeigt.
Die Stellen an denen eine thermische Trennung im System
erfolgen muss, sind der Projektzeichnung zu entnehmen.
Für die thermische Trennung gibt es einen variablen
Modulträgerverbinder:
•
Aufgrund der Langlöcher können unterschiedliche
Modulträgerabstände realisiert werden, siehe Bild
7.3 - 2.
•
Legen Sie den Verbinder umgedreht an die Rückseite
des Modulträgers.
•
Befestigen Sie die eine Seite des Verbinders (mit
den Bohrungen) an den Modulträger mit denselben
Schrauben und Muttern wie bei dem festen
Modulträgerverbinder.
•
Befestigen Sie die andere Seite des Verbinders (mit
Langlöchern) an den anderen Modulträger mit den
Schrauben und mitgelieferten Hutmuttern.
Beachten Sie vorgeschriebenen Anzugsmomente.
12

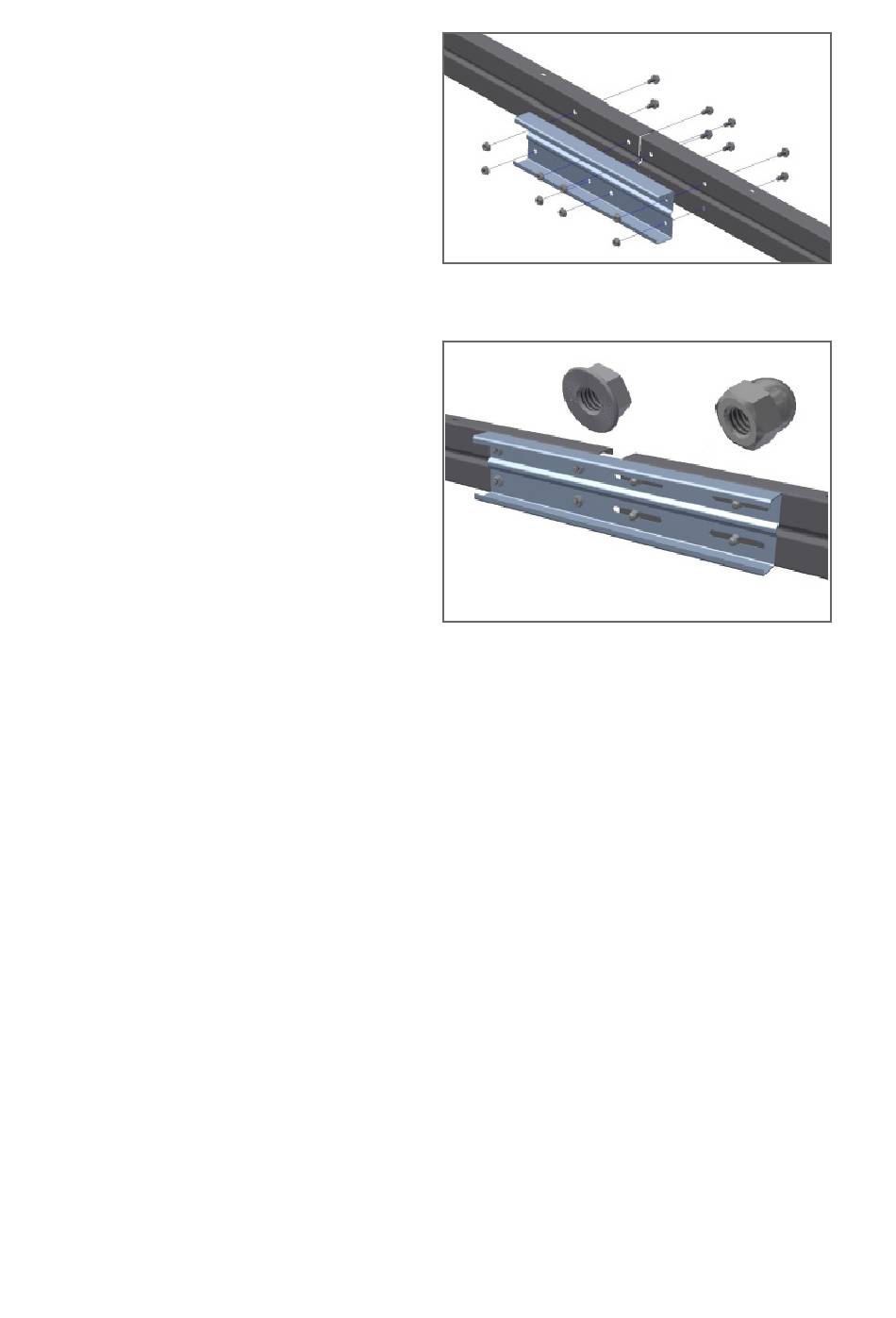

Bild 7.3 - 1 Installierter Modulträgerverbinder
Bild 7.3 - 2 Thermischer Verbinder
