7. Montage des C-Modulträgers
7.1 Montage des Modulträgers
Befestigen Sie die Kreuzschienenverbinder (KS-Verbinder)
an den vorgebohrten Sparren. Verwenden Sie je nach
Belastung zwischen 4 und 6 Schrauben pro KS-Verbinder.
Schrauben Sie die KS-Verbinder mit dem angegebenen
Anzugsmoment fest an. Siehe Bild 7.1 - 1.
Legen Sie die Modulschiene über den KS-Verbinder und
ziehen Sie die Schrauben mit dem angegebenen
Anzugsmoment fest. Siehe Bild 7.1 - 2.
Durch die Langlöcher im KS-Verbinder und in
der Modulschiene können Versätze (+/- 50 mm)
und seitliche Neigungen (Ost-West-Richtung)
von bis zu 10° realisiert werden.
Siehe Bild 7.1 - 3.
HINWEIS!
Die Anzugsdrehmomente müssen
gemäß Projektzeichnung
ACHTUNG
eingehalten werden.
10

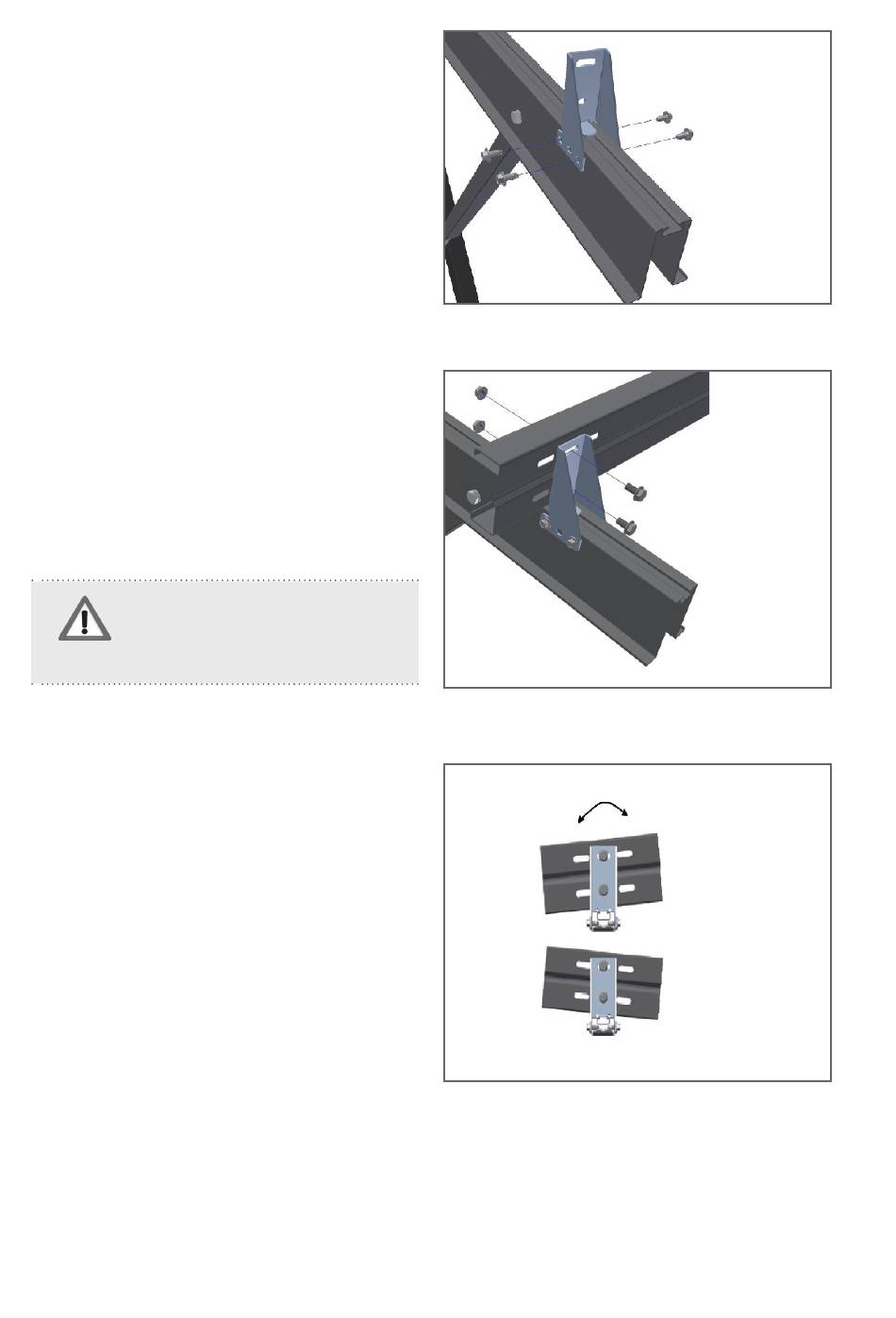

Bild 7.1 - 1 Installierter Modulträger-Verbinder
Bild 7.1 - 2 C-Modulträger-Verbindung
Bild 7.1 - 3 Seitliche Neigung des Modulträgers
Montageanleitung
