Sigma II
3
2
4
5
7
7.2 Ausrichtung des C-Modulträgers

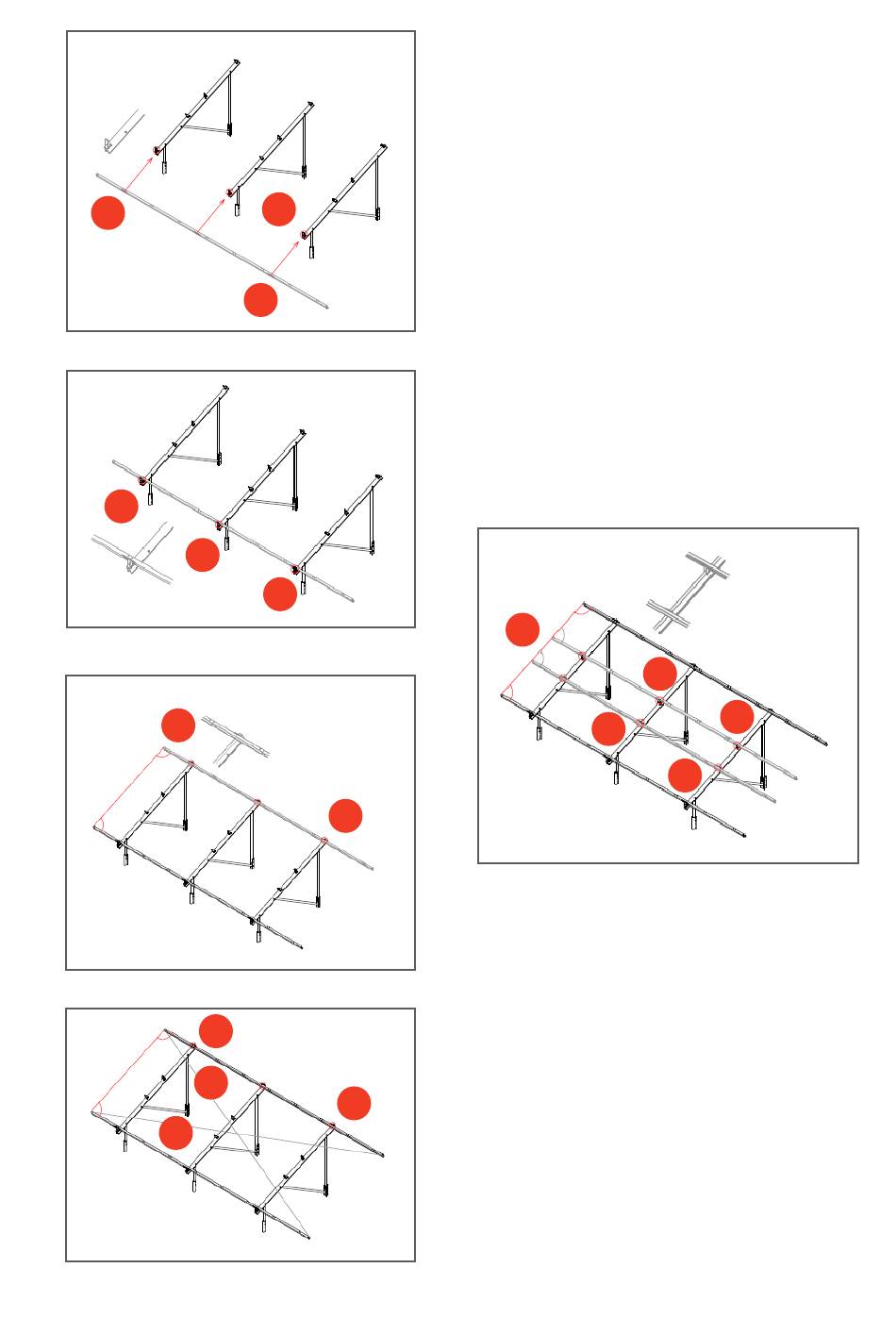

Vorschläge für Installationsschritte
1. Kragarmlänge des unteren Modulträgers markieren
2. Feldlänge des Modulträgers markieren
3. Unteren Modulträger auf KS-Verbinder legen
4. Schrauben zur Befestigung der Modulträger
festziehen, siehe Bilder 7.1 Anzugsmomente beachten
5. Oberen Modulträger auf KS-Verbinder legen
6. Die beiden Modulträger durch Messen der
Diagonalen ausrichten. Beide Diagonalen müssen die
gleiche Länge haben
7. Oberen Modulträger festschrauben
8. Die anderen (mittleren) Modulträger am KS-Verbinder
montieren
9. Die anderen Modulträger mit Hilfe einer Schnur (rot) an
der oberen und unteren Modulschiene ausrichten
9
8
Die Modulträger werden mit einem Verbinder,
wie in den Bildern 7.3 - 1 bis 7.3 - 2 dargestellt,
zusammenmontiert.
8
8
8
11
