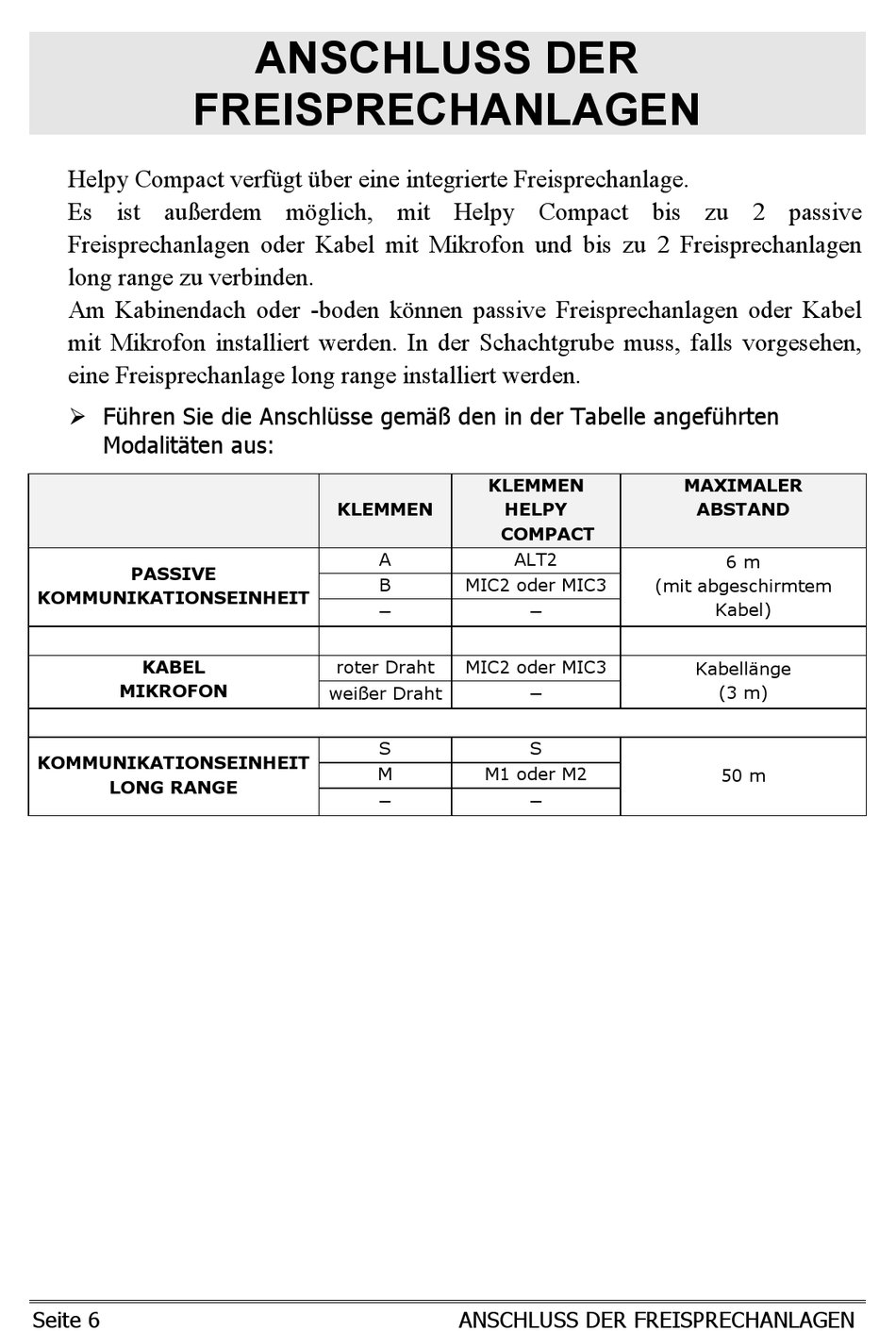

Esse-ti HELPY COMPACT-Serie Kurzanleitung Für Den Benutzer Seite 6

FREISPRECHANLAGEN
Helpy Compact verfügt über eine integrierte Freisprechanlage.
Es ist außerdem möglich, mit Helpy Compact bis zu 2 passive
Freisprechanlagen oder Kabel mit Mikrofon und bis zu 2 Freisprechanlagen
long range zu verbinden.
Am Kabinendach oder -boden können passive Freisprechanlagen oder Kabel
mit Mikrofon installiert werden. In der Schachtgrube muss, falls vorgesehen,
eine Freisprechanlage long range installiert werden.
 Führen Sie die Anschlüsse gemäß den in der Tabelle angeführten
Modalitäten aus:
PASSIVE
KOMMUNIKATIONSEINHEIT
KABEL
MIKROFON
KOMMUNIKATIONSEINHEIT
LONG RANGE
Seite 6
ANSCHLUSS DER
KLEMMEN
A
B
–
roter Draht
weißer Draht
S
M
–
KLEMMEN
HELPY
COMPACT
ALT2
MIC2 oder MIC3
–
MIC2 oder MIC3
–
S
M1 oder M2
–
ANSCHLUSS DER FREISPRECHANLAGEN
MAXIMALER
ABSTAND
6 m
(mit abgeschirmtem
Kabel)
Kabellänge
(3 m)
50 m
