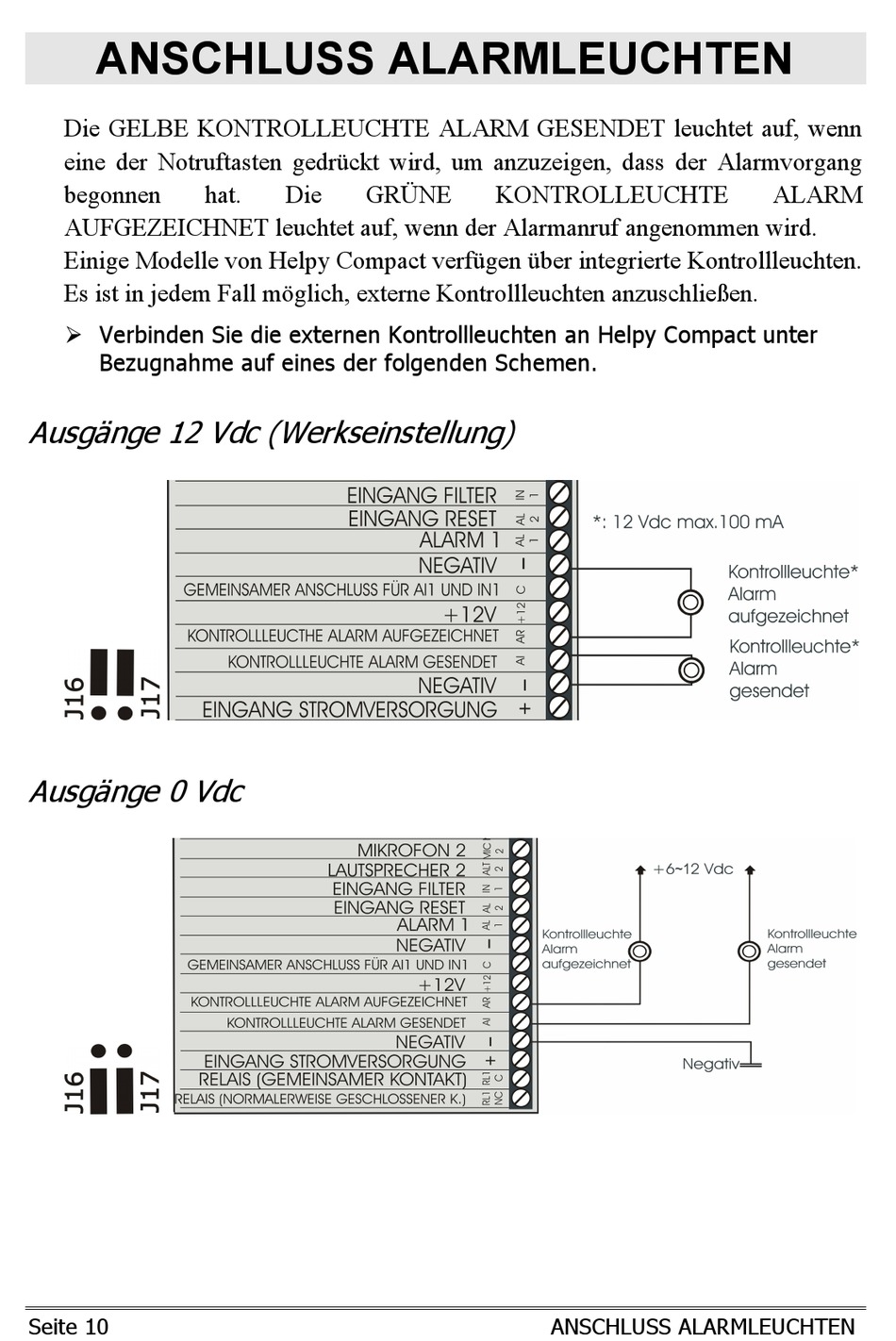

Anschluss Alarmleuchten - Esse-ti HELPY COMPACT-Serie Kurzanleitung Für Den Benutzer

ANSCHLUSS ALARMLEUCHTEN

Die GELBE KONTROLLEUCHTE ALARM GESENDET leuchtet auf, wenn
eine der Notruftasten gedrückt wird, um anzuzeigen, dass der Alarmvorgang
begonnen
AUFGEZEICHNET leuchtet auf, wenn der Alarmanruf angenommen wird.
Einige Modelle von Helpy Compact verfügen über integrierte Kontrollleuchten.
Es ist in jedem Fall möglich, externe Kontrollleuchten anzuschließen.
 Verbinden Sie die externen Kontrollleuchten an Helpy Compact unter
Bezugnahme auf eines der folgenden Schemen.
Ausgänge 12 Vdc (Werkseinstellung)
Ausgänge 0 Vdc
Seite 10
hat. Die GRÜNE KONTROLLEUCHTE
ANSCHLUSS ALARMLEUCHTEN
ALARM
