Pilz PNOZ X4 Montage

NOT-AUS Schaltgerät, Schutztürwächter
bis Kategorie 4, EN 954-1
PNOZ X4
Sicherheitsschaltgerät für die Überwa-
chung von NOT-AUS-Schaltern,
Schutztüren und Lichtschranken
Zulassungen
PNOZ X4

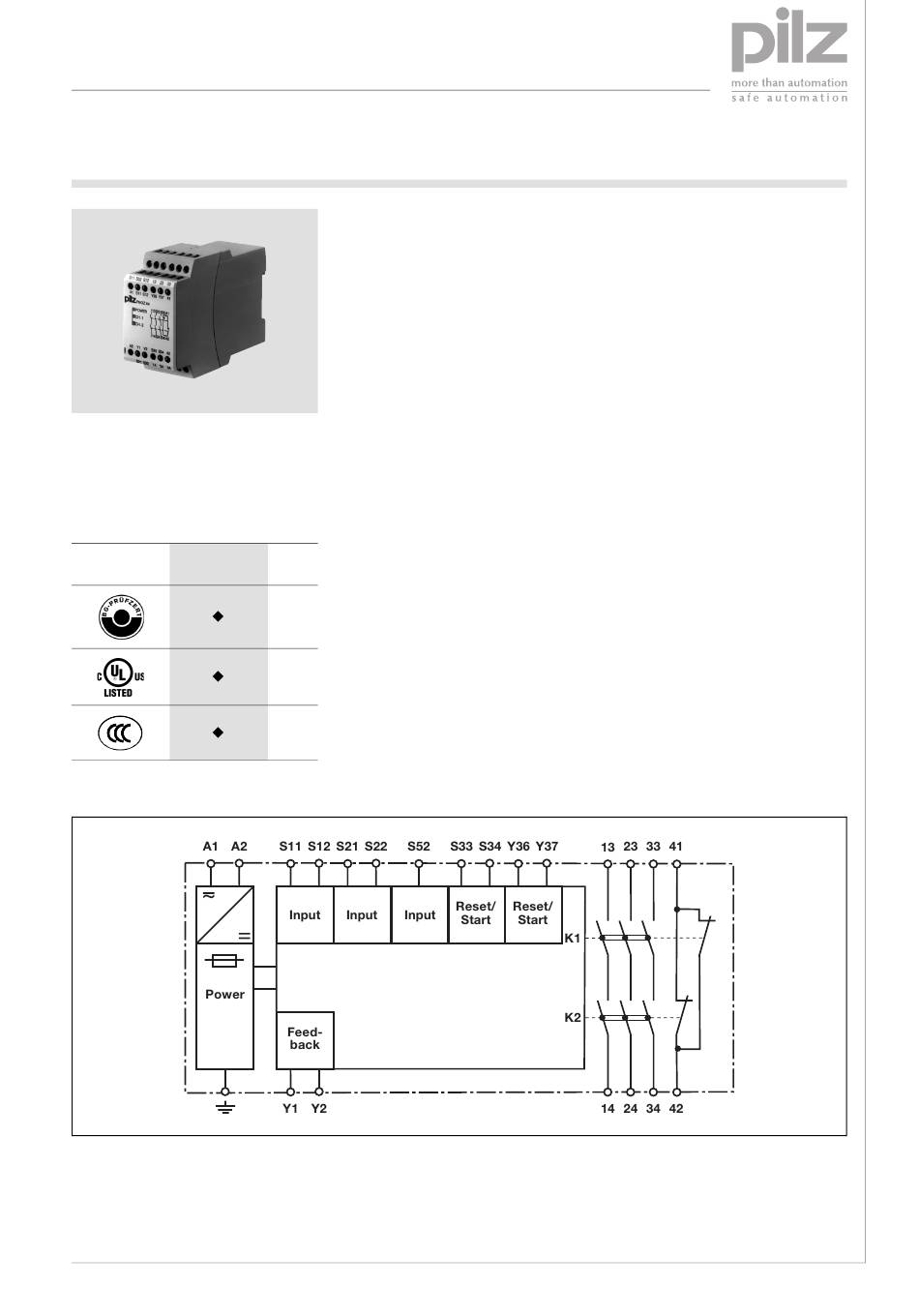

Blockschaltbild
Pilz GmbH & Co. KG, Sichere Automation, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale
Relaisausgänge zwangsgeführt:
– 3 Sicherheitskontakte (S) unver-
zögert
– 1 Hilfskontakt (Ö) unverzögert
Anschlussmöglichkeiten für:
– NOT-AUS-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
LED-Anzeige für:
– Schaltzustand Kanal 1/2
– Versorgungsspannung
Gerätevarianten siehe Bestelldaten
Gerätebeschreibung
Das Sicherheitsschaltgerät erfüllt For-
derungen der EN 60204-1 und IEC
60204-1 und darf eingesetzt werden in
Anwendungen mit
NOT-AUS-Schaltern
Schutztüren
Lichtschranken
Sicherheitseigenschaften
Das Schaltgerät erfüllt folgende Si-
cherheitsanforderungen:
Die Schaltung ist redundant mit
Selbstüberwachung aufgebaut.
Die Sicherheitseinrichtung bleibt
auch bei Ausfall eines Bauteils wirk-
sam.
Bei jedem Ein-Aus-Zyklus der Ma-
schine wird automatisch überprüft,
ob die Relais der Sicherheitsein-
richtung richtig öffnen und schlie-
ßen.
Der Trafo ist kurzschlussfest. Bei
Gleichspannungsversorgung wirkt
eine elektronische Sicherung.
