Schritt 6
KC15 ctr
(14)
WICHTIGER HINWEIS
Von diesem Punkt der Montage an
brauchen Sie Stunden und mehr als eine
Person. Fahren Sie an dieser Stelle
mit der Montage nicht fort, wenn nicht
genügend Zeit vorhanden ist, um das
Gerätehaus an diesem Tag komplett
aufzubauen. Ein teilweise montiertes
Gerätehaus kann bereits durch leichten
Wind beschädigt werden.
Für jede Schraube in der Wand
brauchen Sie eine U-Scheibe.
RICHTIG
1

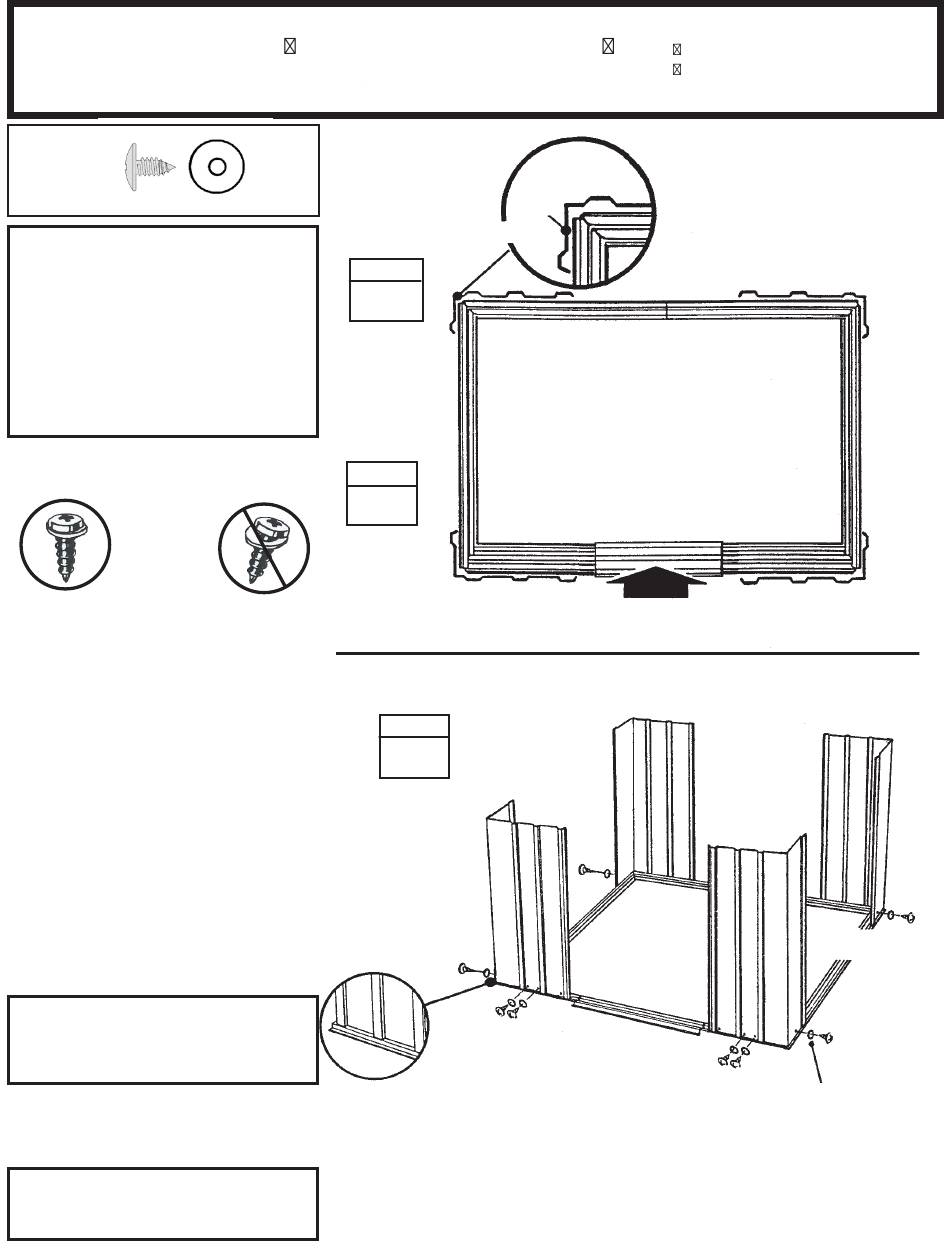

S e t z e n S i e e i n v o r d e r e s
Eck paneel wie gezeigt an die
Ecke des Bodenrahmens.
breiteste Teil jedes Eckpaneels muß
entlang der Gebäudevorderseite
gesetzt werden. Befestigen Sie das
Eckpaneel mit drei Schrauben am
Bodenrahmen.
2
Die hinteren Eckpaneele wie
gezeigt an die hinteren Ecken
setzen.
Der breiteste Teil jedes
hinteren Eckpaneels muß entlang der
Gebäuderückseite gesetzt werden.
Die Eckpaneel mit vier Schrauben
am Bodenrahmen befestigen.
HINWEIS
Gehen Sie vorsichtig vor und stellen Sie
sicher, daß die Paneele wie gezeigt am
richtigen Ort montiert werden.
3
Vor dem Weitermachen die Teil-
nummern auf den Wandpaneelen
überprüfen.
Der Bodenrahmen muß rechtwinklig
und eben sein, oder die Bohrungen
decken sich nicht.
Hierzu benötigen Sie folgende Teile
SCHRITT
2
SCHRITT
1
9382
FALSCH
Der
SCHRITT
Ecken
Breitseite
9386
Schmalseite
Seite
9386
3
9382
Paneele stehen wie
gezeigt auf dem Rahmen
15
9382 Eckpaneel, vorn (2)
9386 Eckpaneel, hinten (2)
Hinten
Draufsicht
Vorne
U-Scheibe
9386
Seite
9382
9386
9382
