Installations- / Überwachungstechnik

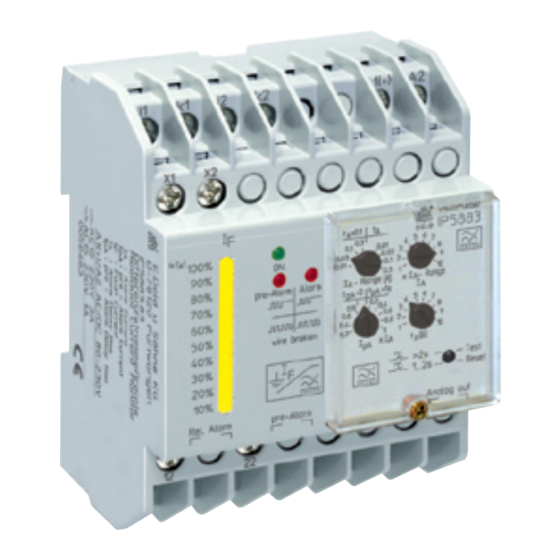

Differenzstromwächter IP 5883, allstromsensitiv
varimeter
IP 5583
IP 5883
Schaltbild
A1
i1 k1 i2 k2 A2
(+)
X1 X2
A1 A2
X1 X2
i1 k1
i2 k2
12
I F
11
Alarm
14
0...10V
22
out+ out-
21
pre - Alarm
24
12 22
out out
14 11 24 21
+ -
M9142
Geräteanzeigen
grüne LED „ON": Betrieb, leuchtet bei anliegender Hilfsspannung
rote LED - pre Alarm: blinkt bei Zeitablauf, dauernd ein bei Vor-
warnung
rote LED - Alarm: blinkt bei Zeitablauf, dauernd ein bei Alarm
beide rote LEDs: blinken bei Aderbruch oder massiver Über-
schreitung des Meßbereichs
gelbe LEDs: Balkenanzeige Fehlerstrom in % vom einge-
stellten Alarmwert
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
ND 5018/035 ND 5018/030
ND 5018/035 ND 5018/030
• nach IEC/EN 62 020, VDE 0663
• zur Erkennung von Isolationsfehlern in geerdeten Netzen
• allstromsensitiv Typ B nach IEC 60755 A2
• 4 Meßbereiche von 10 mA bis 3 A
• Fehlermeldung und Vorwarnung speichernd
• optional ohne Speicherung der Vorwarnung
• mit einstellbarer Schaltverzögerung
• Ruhestrom- oder Arbeitsstromprinzip wählbar
• LED-Anzeige für Betrieb, Vorwarnung und Alarm
• mit Testfunktion
• LED-Balkenanzeige für Fehlerstrom
• Analogausgang
• Aderbrucherkennung
• 70 mm Baubreite
Zulassungen und Kennzeichen
Anwendung
Der allstromsensitive Differenzstromwächter ist zur Überwachung
von DC, gepulsten DC und Wechselfehlerströmen bis 250 Hz geeignet.
Aufbau und Wirkungsweise
Die Funktionsweise ist vergleichbar mit einem FI-Schalter. Er über-
wacht das Netz auf einen Fehlerstrom, schaltet jedoch bei erkanntem
Fehler das Netz im Gegensatz zu dem FI-Schalter nicht ab, sondern
zeigt diesen nur an. Die (Differenz-)Strommessung erfolgt über einen
externen Stromwandler. Durch den Wandler werden alle Leiter des zu
schützenden Abganges (ohne PE) geführt. Im fehlerfreien Netz ist die
Summe aller Ströme gleich Null, so daß im Wandler keine Spannung
induziert wird. Fließt durch einen Isolationsfehler ein Fehlerstrom über
Erde ab, verursacht die Stromdifferenz im Wandler einen Strom der
von dem IP 5883 erkannt und ausgewertet wird.
Bei Aderbruch im und zum Wandler schaltet das Gerät in den Alarm-
zustand und beide roten LEDs blinken.
Das Gerät hat 2 Wechslerkontakte im Ausgang. Wechsler 11, 12, 14
für Alarm und 21, 22, 24 für Vorwarnung. Die Vorwarnung kann in den
Bereichen 20, 40, 60, 80 und 100 % vom Alarmwert ohne oder mit 1 s
Schaltverzögerung eingestellt werden.
Über 4 Meßbereiche läßt sich das Gerät von 10 mA ... 3 A jeweils mit einer
einstellbaren Schaltverzögerung x 0,1 s und x 1 s einstellen. Die Feinein-
stellung der Meßbereiche und der Schaltverzögerung t
ein Poti, Bereich x 1 ... 10.
Mittels einer externen Brücke X1 - X2 kann man die Funktion Arbeits- oder
Ruhestromprinzip vorwählen. Mit Brücke bedeutet Ruhestromprinzip.
Eine Funktionsänderung wird erst nach Unterbrechung der Versorgungs-
spannung wirksam.
Wird bei der Standardtype IP 5883 ein eingestellter Vorwarnwert oder
Alarmwert (Fehlerstrom) am Meßeingang erreicht, so wird die Meldung
gespeichert. Gelöscht wird die Meldung mittels der Taste „TEST / RESET",
Betätigungszeit < 3 s oder über die Hilfsspannung AUS - EIN.
Bei Betätigung der Taste „TEST / RESET" > 3 s wird ein Gerätetest
durchgeführt. Die eingestellten Schaltverzögerungen laufen ab, die Feh-
lermeldungen Vorwarnung und Alarm werden ausgegeben.
Eine LED-Balkenanzeige zeigt den Fehlerstrom von 10 ... 100 % vom
eingestellten Alarmwert.
Ein Analogausgang 0 ... 10 V zeigt den Fehlerstrom. 10 V entspricht
100 % des eingestellten Alarmwertes.
1
erfolgt jeweils über
v
IP 5883 / 26.01.09 d
