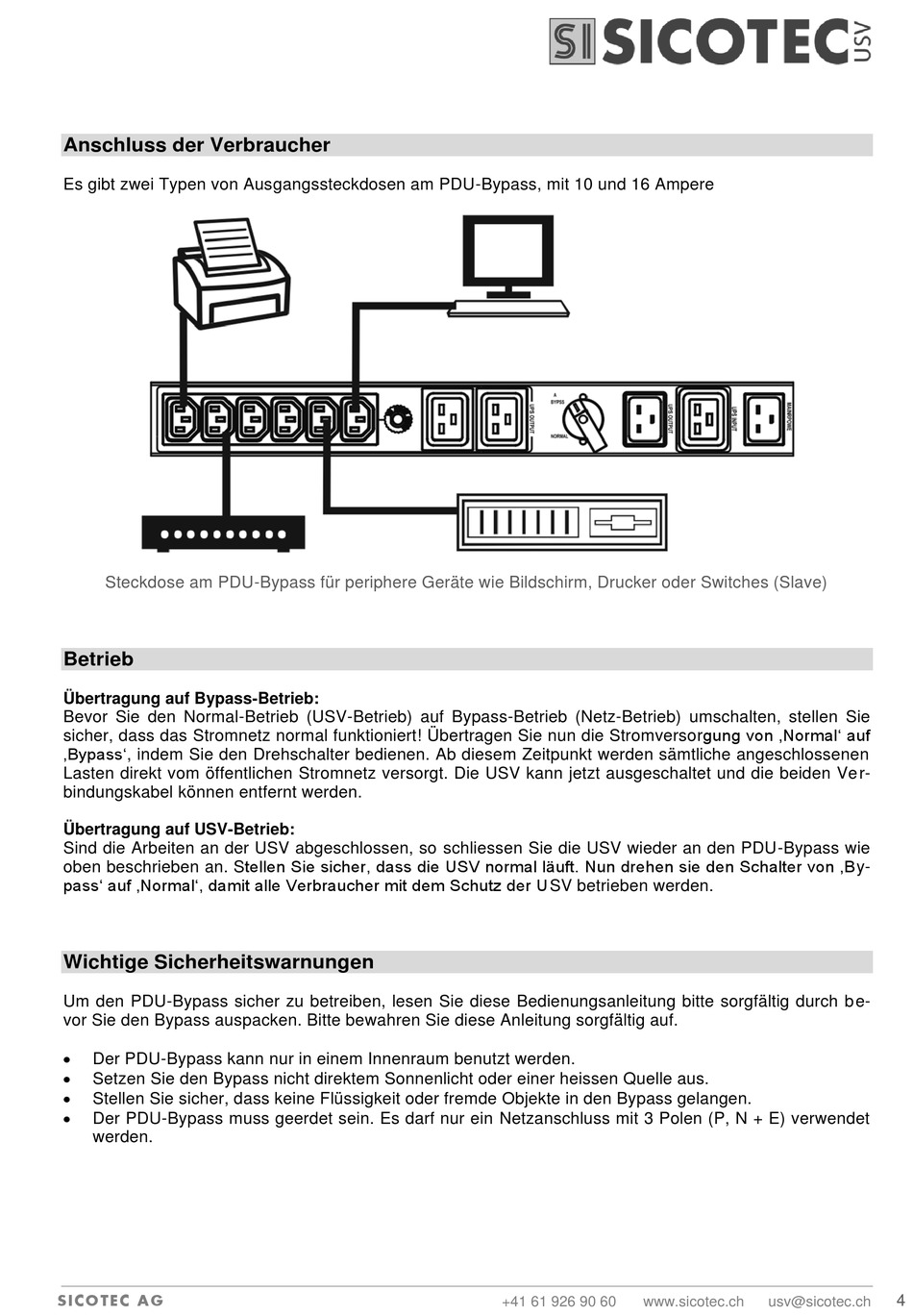

Anschluss der Verbraucher
Es gibt zwei Typen von Ausgangssteckdosen am PDU-Bypass, mit 10 und 16 Ampere
Steckdose am PDU-Bypass für periphere Geräte wie Bildschirm, Drucker oder Switches (Slave)
Betrieb
Übertragung auf Bypass-Betrieb:
Bevor Sie den Normal-Betrieb (USV-Betrieb) auf Bypass-Betrieb (Netz-Betrieb) umschalten, stellen Sie
sicher, dass das Stromnetz normal funktioniert! Übertragen Sie nun die Stromversorgung von ‚Normal' auf
‚Bypass', indem Sie den Drehschalter bedienen. Ab diesem Zeitpunkt werden sämtliche angeschlossenen
Lasten direkt vom öffentlichen Stromnetz versorgt. Die USV kann jetzt ausgeschaltet und die beiden Ve r-
bindungskabel können entfernt werden.
Übertragung auf USV-Betrieb:
Sind die Arbeiten an der USV abgeschlossen, so schliessen Sie die USV wieder an den PDU-Bypass wie
oben beschrieben an. Stellen Sie sicher, dass die USV normal läuft. Nun drehen sie den Schalter von ‚B y-
pass' auf ‚Normal', damit alle Verbraucher mit dem Schutz der USV betrieben werden.
Wichtige Sicherheitswarnungen
Um den PDU-Bypass sicher zu betreiben, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch b e-
vor Sie den Bypass auspacken. Bitte bewahren Sie diese Anleitung sorgfältig auf.
Der PDU-Bypass kann nur in einem Innenraum benutzt werden.
Setzen Sie den Bypass nicht direktem Sonnenlicht oder einer heissen Quelle aus.
Stellen Sie sicher, dass keine Flüssigkeit oder fremde Objekte in den Bypass gelangen.
Der PDU-Bypass muss geerdet sein. Es darf nur ein Netzanschluss mit 3 Polen (P, N + E) verwendet
werden.
S I CO T E C A G
+41 61 926 90 60
www.sicotec.ch
4
