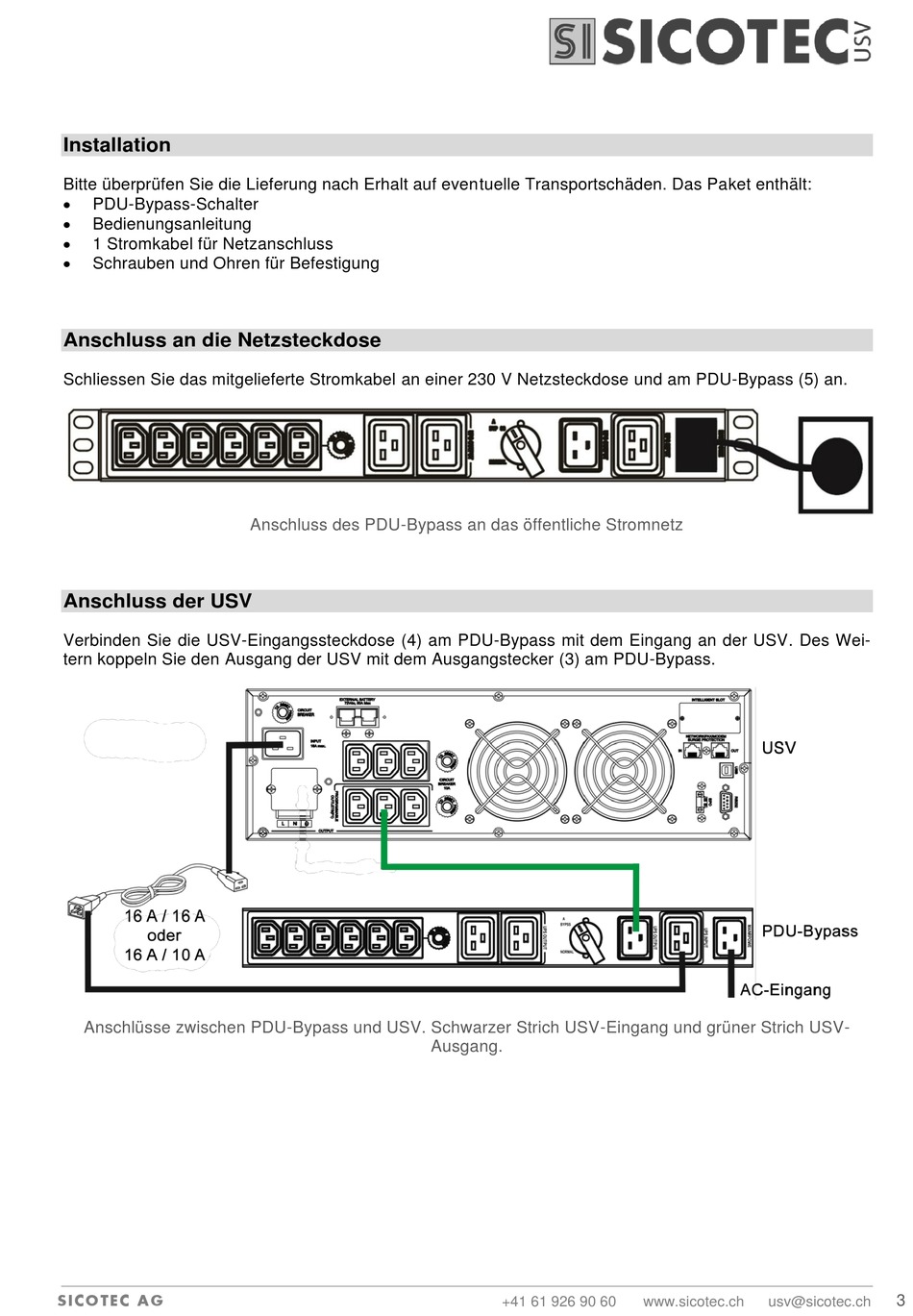

Installation
Bitte überprüfen Sie die Lieferung nach Erhalt auf eventuelle Transportschäden. Das Paket enthält:
PDU-Bypass-Schalter
Bedienungsanleitung
1 Stromkabel für Netzanschluss
Schrauben und Ohren für Befestigung
Anschluss an die Netzsteckdose
Schliessen Sie das mitgelieferte Stromkabel an einer 230 V Netzsteckdose und am PDU-Bypass (5) an.
Anschluss der USV
Verbinden Sie die USV-Eingangssteckdose (4) am PDU-Bypass mit dem Eingang an der USV. Des Wei-
tern koppeln Sie den Ausgang der USV mit dem Ausgangstecker (3) am PDU-Bypass.
Anschlüsse zwischen PDU-Bypass und USV. Schwarzer Strich USV-Eingang und grüner Strich USV-
S I CO T E C A G
Anschluss des PDU-Bypass an das öffentliche Stromnetz
Ausgang.
