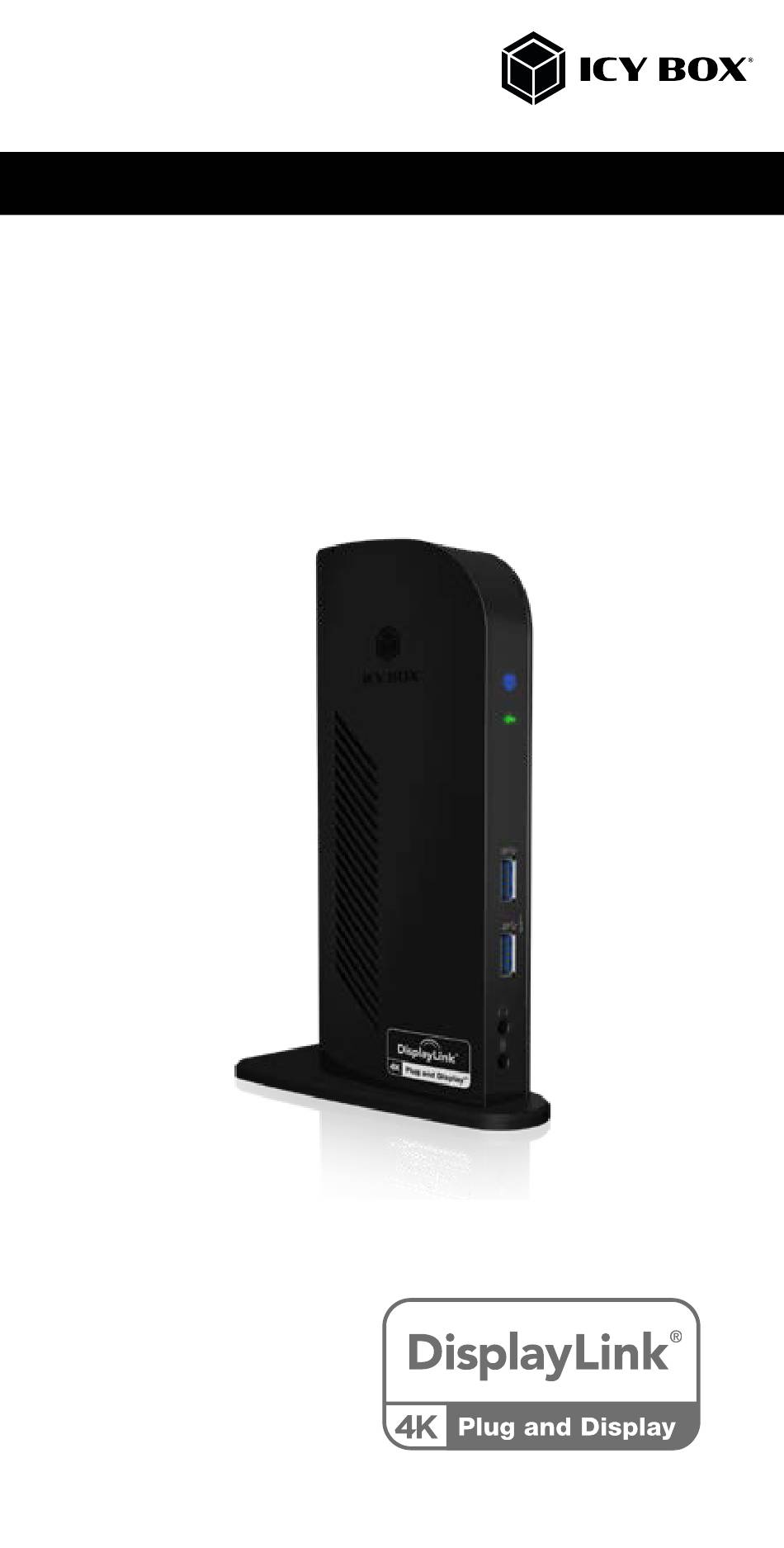

- Seite 1 Manual IB-DK2242AC USB 3.0 DockingStation with dual video output Handbuch IB-DK2242AC USB 3.0 Multiport DockingStation mit zweifacher Videoausgabe...
-
Seite 2: Sicherheitshinweise Ib-Dk2242Ac
Sicherheitshinweise IB-DK2242AC Handbuch IB-DK2242AC Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. - Seite 3 Sicherheitshinweise IB-DK2242AC Handbuch IB-DK2242AC 3. Gefahren durch Wärmeentwicklung Mangelhafte Belüftung des Geräts/Netzteils ACHTUNG Überhitzung und Ausfall des Geräts/Netzteils • externe Erwärmung vermeiden und Luftaustausch zulassen • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen •...
- Seite 4 Safety information IB-DK2242AC Handbuch IB-DK2242AC Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 5 Safety information IB-DK2242AC Handbuch IB-DK2242AC 3. Hazards caused by a development of heat Insufficient device/power unit ventilation IMPORTANT Overheating and failure of the device/power unit • Prevent externally heating up components and ensure an exchange of air • Do not cover the fan outlet and passive cooling elements •...
-
Seite 6: Rear View
Manual IB-DK2242AC Package content 1x IB-DK2242AC, 1x external power supply, 1x power cable, 1x USB Type-B to Type-A/Type-C cable, 1x manual ® Product overview Front view Rear view 1 1. LED for power (blue) LED for rear USB connection (green) USB 3.0 Type-A data interface... - Seite 7 Connect the DockingStation to a supported USB Type-C ® USB 3.0 Type-A port on the PC Restart the PC The IB-DK2242AC is ready to be used. macOS ® Download the correct driver from webpage above Run the file Mac_driver\ driver.dmg by double-click...
-
Seite 8: Monitor Connections
3. Connect your devices to the appropriate interfaces on the dock Monitor connections Connection of one computer to two DisplayPort™ monitors You can set up dual displays by using the video output ports of the IB-DK2242AC. Connect your monitors to the DisplayPort™ interfaces by using certified DisplayPort™ cables (not included). - Seite 9 Connection of one computer to one 5K DisplayPort™ monitor You can set up one 5K display by using both video output ports of the IB-DK2242AC (2x DisplayPort™). Connect your supported 5K monitor to both DisplayPort™ interfaces by using certified DisplayPort™ cables (not included).
- Seite 10 Manual IB-DK2242AC Connection of one computer to multiple monitors (optional, more DockingStations are necessary) Connect a compatible computer to the powered DockingStation (Dock 1)as shown above. Connect a USB 3.0 Type-A port of Dock 1 to the USB Type-B host interface of a second DockingStation (Dock 2, not included) via a supported USB 3.0 cable (not included).
- Seite 11 Manual IB-DK2242AC Supported video resolutions The DockingStation supports 2x 4K@60 Hz Ultra HD resolution if the connected DisplayPort™ displays support it (up to 3840x2160@60 Hz /each). The DockingStation supports 1x 5K@60 Hz Ultra HD resolution if the connected DisplayPort™ display supports it (up to 5120x2880@60 Hz).
- Seite 12 Manual IB-DK2242AC - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors. (However, some applications may not support the display on the extended desktop).
- Seite 13 Manual IB-DK2242AC Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol.
- Seite 14 Manual IB-DK2242AC 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Seite 15 Manual IB-DK2242AC A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Seite 16 Manual IB-DK2242AC macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Seite 17 Manual IB-DK2242AC - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Seite 18 Manual IB-DK2242AC Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
-
Seite 19: Verpackungsinhalt
Handbuch IB-DK2242AC Verpackungsinhalt 1x IB-DK2242AC, 1x externes Netzteil, 1x Stromkabel, 1x USB Type-B zu Type-A Kabel/Type-C Kabel, 1x Handbuch ® Produktübersicht Voderansicht Rückansicht 1 1. LED für Betrieb (blau) LED für hintere USB Verbindung (grün) USB 3.0 Type-A Datenschnittstelle USB 3.0 Type-A Datenschnittstelle + 1.5 A Ladeunterstützung Kopfhöreranschluss... - Seite 20 Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB Type-C oder USB 3.0 Type-A Schnittstelle ® Starten Sie ihren PC neu Fertig! Sie können die IB-DK2242AC nun verwenden macOS ® Laden Sie die korrekte Datei von oben genannter Webseite herunter Starten Sie die Datei Mac_driver\ driver.dmg...
- Seite 21 3. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an. Zwei DisplayPort™ Monitore mit einem Computer verbinden Sie können zwei DisplayPort™ Monitore hinzufügen, indem Sie diese an die Video- schnittstellen der IB-DK2242AC anschließen. Verbinden Sie die DisplayPort™ Monitore unter Verwendung von zertifizierten DisplayPort™ Kabeln (nicht enthalten).
- Seite 22 Handbuch IB-DK2242AC Einen 5K DisplayPort™ Monitor mit einem Computer verbinden Sie können einen 5K DisplayPort™ Monitor hinzufügen, indem Sie diesen an beide Videoschnittstelle der IB-DK2242AC (2x DisplayPort™) anschließen. Verbinden Sie den DisplayPort™ Monitor unter Verwendung zweier zertifizierter DisplayPort™ Kabel (nicht enthalten).
- Seite 23 Handbuch IB-DK2242AC Eine größere Anzahl von Monitoren mit einem Computer verbinden (optional, mehrere DockingStations notwendig) Verbinden Sie einen kompatiblen Computer mit der angeschalteten DockingStation (Dock 1) wie oben bereits beschrieben. Verbinden Sie nun eine USB 3.0 Schnittstelle (USB Type-A) von Dock 1 mit der USB Type-B Hostschnittstelle einer zweiten DockingStation (Dock 2, nicht enthalten) über ein unterstütztes USB...
-
Seite 24: Unterstützte Videoauflösungen
Handbuch IB-DK2242AC Unterstützte Videoauflösungen Die IB-DK2242AC unterstützt 2x 4K@60 Hz Ultra HD Auflösungen, wenn die angeschlossenen DisplayPort™ Monitore diese Auflösung ebenfalls unterstützen (bis zu 3840x2160@60 Hz /je Monitor). oder Die IB-DK2242AC unterstützt 1x 5K@60 Hz Ultra HD Auflösung, wenn der angeschlossene DisplayPort™... - Seite 25 Handbuch IB-DK2242AC - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag & Drop, um Ihre Monitore anzuordnen. (Einige Anwendungen unterstützen jedoch möglicherweise nicht die Anzeige auf dem erweiterten Desktop).
-
Seite 26: Standard Anzeigeeinstellungen
Handbuch IB-DK2242AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus. - Seite 27 Handbuch IB-DK2242AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
- Seite 28 Handbuch IB-DK2242AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 29 Handbuch IB-DK2242AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Seite 30 Handbuch IB-DK2242AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
-
Seite 31: Erweiterte Anzeigeeinstellungen
Handbuch IB-DK2242AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. - Seite 32 © Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the specifications and/ or design of the above-mentioned product without prior notice.
