- Seite 1 Manual IB-DK2261AC DisplayLink DockingStation with dual video output ® Handbuch IB-DK2261AC DisplayLink DockingStation mit zweifacher Videoausgabe ®...
-
Seite 3: Gefahren Während Montage (Wenn Vorgesehen) Scharfkantige Bauteile
Sicherheitshinweise IB-DK2261AC Handbuch IB-DK2261AC Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. -
Seite 4: Entsorgung Des Gerätes Umweltverschmutzung, Wiederverwertung Nicht Möglich
Sicherheitshinweise IB-DK2261AC Handbuch IB-DK2261AC • Lüfter-Auslass und passive Kühlkörper freihalten • direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen • keine Gegenstände auf dem Gerät/Netzteil abstellen 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken •... -
Seite 5: Warning Levels
Safety information IB-DK2261AC Handbuch IB-DK2261AC Please read carefully the following information to prevent injuries, da- mage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with. - Seite 6 Safety information IB-DK2261AC Handbuch IB-DK2261AC • Do not cover the fan outlet and passive cooling elements • Avoid direct sunlight on the device/power unit • Guarantee sufficient ambient air for the device/power unit • Do not place objects on the device/power unit 4.
-
Seite 7: Package Content

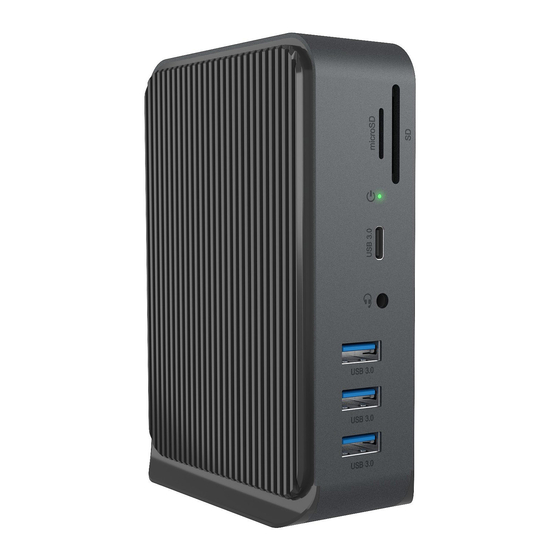

Manual IB-DK2261AC Package content 1x IB-DK2261AC, 1x wall power supply (EU), 1x USB Type-C to Type-C cable, ® ® 1x USB Type-C to Type-A cable, 1x quick installation guide, 1x safety information ® View 3x USB 2.0 Type-A data interface with up to 480 Mbit/s 2x High-Speed HDMI interface with up to 2560x1440@50 Hz ®... -
Seite 8: System Requirements
Manual IB-DK2261AC USB version information Legacy USB standards Current USB standards Data transfer rate USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s USB 3.1 = USB 3.1 (Gen 2) = USB 3.2 Gen 2 = 10 Gbit/s = USB 3.2 Gen 2x2 = 20 Gbit/s... - Seite 9 Manual IB-DK2261AC Starting up Plug in the power supply. The unit is now ready for use!
- Seite 10 Manual IB-DK2261AC Connect the USB Type-C plug of one of the supplied data cables to the host ® Type-C interface of the DockingStation. ® Connect the USB Type-C or Type-A plug of one of the supplied data cables ® to the host interface of the computer.
-
Seite 11: Microsd Card
Manual IB-DK2261AC Connect your devices to the appropriate interfaces of the dock Usage of memory card slots SD card Insert the SD card into the SD card slot with the bevelled corner first. The golden pins of the card must be directed to the left. microSD card Insert the microSD card into the microSD card slot with the bevelled corner first. - Seite 12 Manual IB-DK2261AC...
-
Seite 13: Display Configuration
Manual IB-DK2261AC Windows display configuration ® NOTE: The screenshots might vary slightly with the operating system. Arrange your displays Once the extra monitors are connected, they can be configured to either mirror mode, extended mode or be configured to the setting of the primary display. e.g: extending your monitors - Position the mouse anywhere on the Windows desktop... - Seite 14 Manual IB-DK2261AC - Select Multiple displays > Extend desktop to this display if you wish to extend a monitor. - Click Keep changes to confirm and exit. - Once the setting is completed, simply drag and drop the application icons to arrange your monitors.
- Seite 15 Manual IB-DK2261AC Setting the right resolution and frequency of your displays There are two possibilities to choose the resolution of the selected monitor: 1. Standard - Identify your monitors by clicking the Identify button. - Select the relevant monitor by clicking the identified monitor symbol. - Click on Display resolution - Choose the right resolution from the drop-down menu.
- Seite 16 Manual IB-DK2261AC 2. Advanced display settings - Identify your monitors by clicking the Identify button. - Click on Advanced display settings A new page opens up - Select the relevant monitor by clicking Choose display - Click on Display adaptor properties for Display X...
- Seite 17 Manual IB-DK2261AC A new window opens up - Click on List All Modes A new window opens up - Click on a valid mode according to your demands. Repeat for each attached monitor if necessary.
- Seite 18 Manual IB-DK2261AC macOS Display configuration ® Once the extra monitors are connected, they can be configured to mirror mode or extend mode. - Click on System Preferences - Click on Displays A new window opens up - Click Arrangement...
- Seite 19 Manual IB-DK2261AC - Select the corresponding monitor symbol by clicking and holding the symbol of the monitor that shall be placed in order to do the positioning. To set up scaled resolutions of the monitor displays, click the Display tab. In the window that now opens for the respective display, you can set your desired resolutions separately.
- Seite 20 Manual IB-DK2261AC Advanced display settings Hold down the option key and click on Scaled again and an advanced menu for setting resolution and repetition frequency opens. Please select your preferred settings here. Repeat for each attached monitor if necessary.
-
Seite 21: Verpackungsinhalt
Handbuch IB-DK2261AC Verpackungsinhalt 1x IB-DK2261AC, 1x Steckernetzteil, 1x USB Type-C zu Type-C Kabel, 1x USB ® ® Type-C zu Type-A Kabel, 1x Schnellinstallationsanleitung, 1x Sicherheitshinweise ® Ansicht 3x USB 2.0 Type-A Datenschnittstelle mit bis zu 480 Mbit/s 2x High-Speed HDMI Schnittstelle mit bis zu 2560x1440@50 Hz ®... -
Seite 22: Usb Versionshinweis
Handbuch IB-DK2261AC USB Versionshinweis Bisherige USB Standards Aktuelle USB Standards Datenübertragungsrate USB 3.0 = USB 3.1 (Gen 1) = USB 3.2 Gen 1 = 5 Gbit/s USB 3.1 = USB 3.1 (Gen 2) = USB 3.2 Gen 2 = 10 Gbit/s = USB 3.2 Gen 2x2 = 20 Gbit/s USB 3.2 (Gen 2x2) - Seite 23 Handbuch IB-DK2261AC Inbetriebnahme Netzteil anschließen Das Gerät ist nun betriebsbereit!
- Seite 24 Handbuch IB-DK2261AC Verbinden Sie den USB Type-C -Stecker eines der mitgelieferten Datenka- ® bel mit der Host Type-C -Schnittstelle der DockingStation ® Verbinden Sie die DockingStation mittels des USB Type-C zu Type-C ® ® Type-A Kabels mit Ihrem Computer...
-
Seite 25: Verwendung Der Speicherkartenschächte Sd Karte
Handbuch IB-DK2261AC Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an. Verwendung der Speicherkartenschächte SD Karte Schieben Sie die SD Karte mit der abgeschrägten Ecke voran in den SD-Karten- schacht. Die goldenen Kontaktpunkte zeigen dabei nach links. microSD Karte Schieben Sie die microSD Karte mit der abgeschrägten Ecke voran in den microSD Kartenschacht. - Seite 26 Handbuch IB-DK2261AC...
-
Seite 27: Konfiguration Der Anzeigeeinheiten
Handbuch IB-DK2261AC Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden. z.B.: Erweiterung Ihrer Monitore - Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows -Desktop ®... - Seite 28 Handbuch IB-DK2261AC - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
-
Seite 29: Standard Anzeigeeinstellungen
Handbuch IB-DK2261AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus. - Seite 30 Handbuch IB-DK2261AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen...
- Seite 31 Handbuch IB-DK2261AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 32 Handbuch IB-DK2261AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Seite 33 Handbuch IB-DK2261AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
-
Seite 34: Erweiterte Anzeigeeinstellungen
Handbuch IB-DK2261AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor. - Seite 36 Nos produits et emballages se recyclent, ne les jetez pas! Trouvez où les déposer sur le site www.quefairedemesdechets.fr © Copyright 2022 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual.
