- Seite 1 Handbuch IB-DK2254AC Type-C USB 3.0 DockingStation with triple video output ® Handbuch IB-DK2254AC Type-C USB 3.0 DockingStation mit dreifacher Videoausgabe ®...
-
Seite 19: Verpackungsinhalt

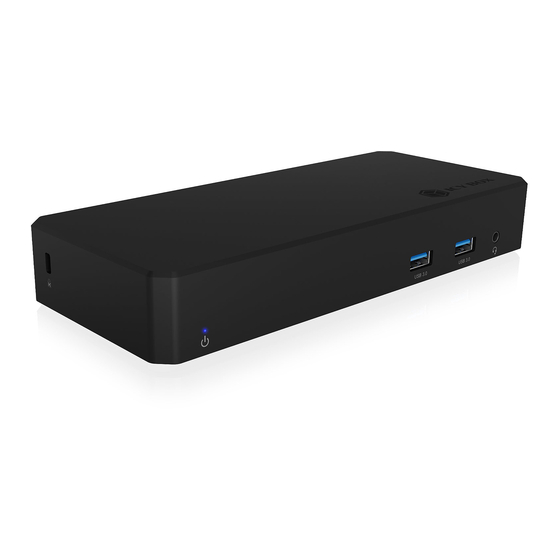

Handbuch IB-DK2254AC Verpackungsinhalt 1x IB-DK2254AC, 1x externes Netzteil, 1x Stromanschlusskabel, 1x USB Type-C zu Type-C /Type-A ® ® Kabel, Schnellinstallationsanleitung Vorderansicht Rückansicht Stromanschluss, DC 20 V/6,75 A USB Type-C Hostschnittstelle ® Display 1: HDMI oder DisplayPort Schnittstelle bis zu 4k@60 Hz/je Monitor (DP Alt Mode Verbindung) ®... - Seite 20 Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber ® eventuell keine Videoübertragung oder Stromversorgung über USB. Um das volle Potential der IB-DK2254AC ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C Schnittstelle den DP Alt Mode und USB Power Delivery oder Thunderbolt 3 Type-C ®...
- Seite 21 Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB Type-C oder USB 3.0 Type-A Schnittstelle ® Fertig! Sie können die IB-DK2254AC nun verwenden macOS ® Laden Sie die korrekte Datei von oben genannter Webseite herunter Starten Sie die Datei Mac_driver\ driver.dmg...
- Seite 22 Monitor mit einem Computer verbinden ™ Sie können einen 5K DisplayPort Monitor hinzufügen, indem Sie diesen an die Videoschnittstellen 2 ™ und 3 der IB-DK2254AC (2x DisplayPort ) anschließen. ™ Verbinden Sie den DisplayPort Monitor unter Verwendung von zertifizierten DisplayPort Kabeln (nicht ™...
-
Seite 23: Unterstützte Videoauflösungen
Monitore diese Auflösung ebenfalls unterstützen (bis zu 3840x2160@60 Hz / ™ ® pro Monitor). oder Die IB-DK2254AC unterstützt 1x 5K@60 Hz Ultra HD Auflösung, wenn der angeschlossene Display- Port Monitor diese Auflösung ebenfalls unterstützt (bis zu 5120x2880@60 Hz). ™ Videomatrix Übersicht (USB Type-C DP Alt Mode + DisplayLink , DP 1.4 HBR4), maximale Auflösungen... -
Seite 24: Windows ® Konfiguration Der Anzeigeeinheiten
Handbuch IB-DK2254AC Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden. z.B.: Erweiterung Ihrer Monitore - Positionieren Sie die Maus an einer beliebigen Stelle auf dem Windows-Desktop - Klicken Sie mit der rechten Maustaste und wählen Sie Anzeigeeinstellungen, um das Konfigura-... - Seite 25 Handbuch IB-DK2254AC - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchte - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitorsymbole per Drag &...
- Seite 26 Handbuch IB-DK2254AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus.
- Seite 27 Handbuch IB-DK2254AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken.
- Seite 28 Handbuch IB-DK2254AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 29 Handbuch IB-DK2254AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich eine neues Fenster - Klicken Sie auf Anordnen...
- Seite 30 Handbuch IB-DK2254AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten ein-...
-
Seite 31: Erweiterte Anzeigeeinstellungen
Handbuch IB-DK2254AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus.
