Icy Box DisplayLink IB-DK2288AC Handbuch
Verwandte Anleitungen für Icy Box DisplayLink IB-DK2288AC
Inhaltszusammenfassung für Icy Box DisplayLink IB-DK2288AC

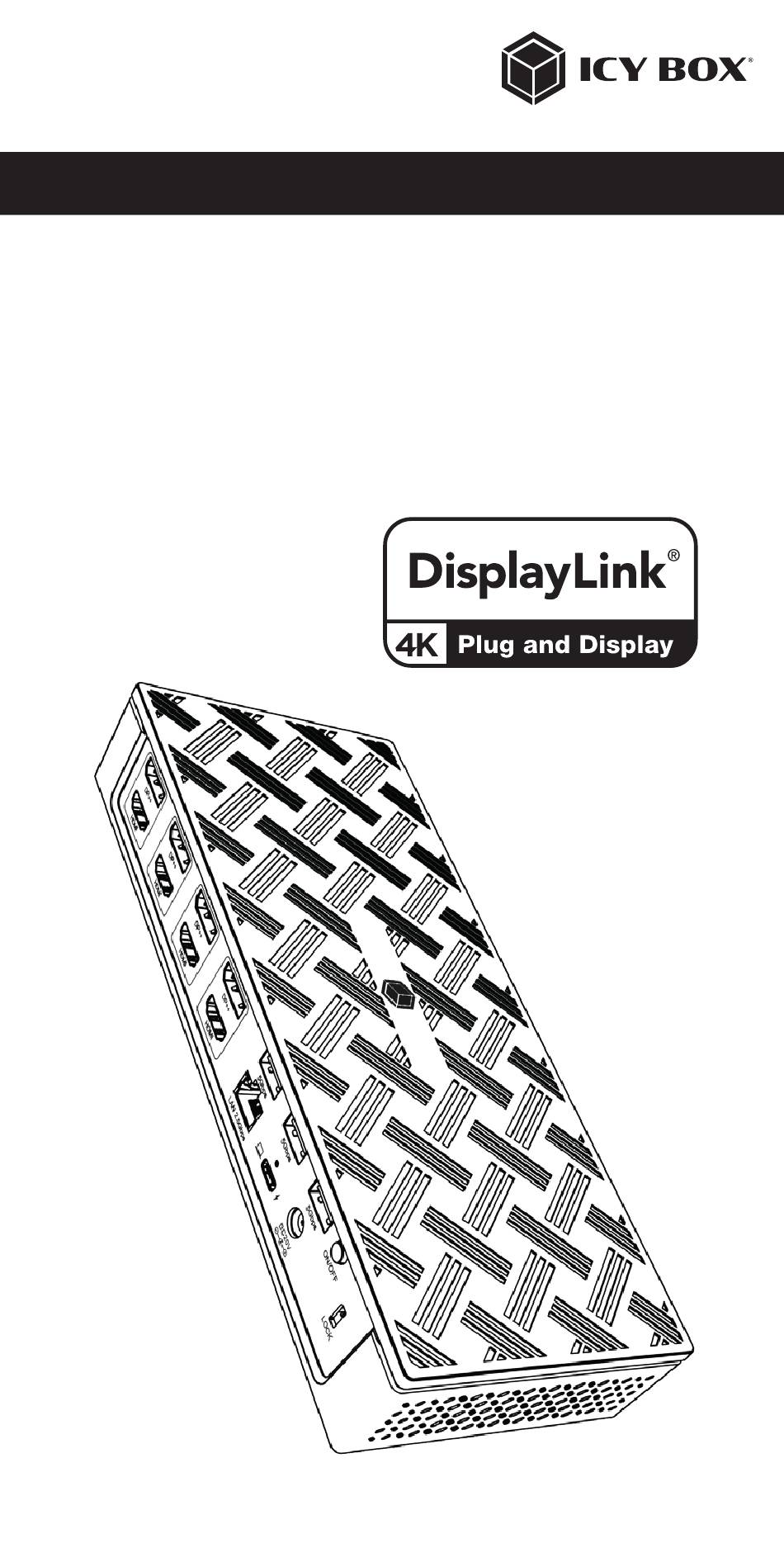

- Seite 1 Manual IB-DK2288AC DisplayLink® DockingStation with quadruple video output Handbuch IB-DK2288AC DisplayLink® DockingStation mit vierfacher Videoausgabe...
-
Seite 23: Verpackungsinhalt
Handbuch IB-DK2288AC Verpackungsinhalt 1x IB-DK2288AC, 1x externes Netzteil, 1x Stromkabel (EU), 1x USB Type-C® zu Type-C®/Type-A (Adapter) Kabel, 1x VESA Montagewinkel (75x75, 100x100), 6x Schraube, 1x Schraubendreher, 1x Handbuch Ansicht USB PD Type-C® Schnittstelle, Power Delivery bis zu 30 W SD 4.0/microSD 4.0 Kartenleser für SD und microSD Speicherkarten USB 3.2 Gen 2 Type-A Datenschnittstelle mit bis zu 10 Gbit/s LED für Betrieb (blau) - Seite 24 Schnittstelle unterstützen auch den DisplayPort™ Alt Mode. Bitte überprüfen Sie die Spezifikationen Ihres Computersystems Computer und dessen USB Type-C™ Schnittstelle oder nutzen Sie das ICY BOX manual Produkt an einem Thunderbolt™ 3 Anschluss. Um dieses Dock in vollem Umfang zu nutzen, stellen Sie sicher, dass der USB...
- Seite 25 Handbuch IB-DK2288AC Installieren Sie den Treiber! Achtung: Schließen Sie die DockingStation nicht an Ihren Computer an, bevor Sie den Treiber aus dem Downloadbereich von: https://www.synaptics.com/products/displaylink-graphics/downloads heruntergeladen haben! Schließen Sie erst nach dieser Installation die DockingStati- on an Ihren Computer an! Wählen Sie Ihr Betriebssystem und laden Sie den richtigen Treiber von der obigen Webseite herunter.
- Seite 26 Handbuch IB-DK2288AC Inbetriebnahme 1. Verbinden Sie das Netzteil.
- Seite 27 Handbuch IB-DK2288AC 2. Verbinden Sie den USB Type-C® Stecker des mitgelieferten Datenkabels mit der Ty- pe-C® Hostschnittstelle der DockingStation und befestigen Sie diesen mit der Schrau- be von Hand oder mit einem Schraubendreher (nicht im Lieferumfang enthalten). 3. Verbinden Sie nun das andere Ende des mitgelieferten Datenkabels über den USB Type-C®...
- Seite 28 Handbuch IB-DK2288AC Hinweis! Wenn Sie das Gerät an einem Computer ohne Power Delivery Unterstützung über einen USB Type-C® Anschluss oder über einen USB Type-A Anschluss (via Adapter) verwenden, beachten Sie bitte Folgendes: Informationen über den angeschlossenen USB Type-C® zu Type-A Adapter: Für eine bessere Anschlusskompatibilität mit Hostcomputern, die nur über eine USB 3.2 Gen 1/2 Type-A Schnittstelle verfügen, haben wir einen zusätzlichen USB Type-C®...
- Seite 29 Handbuch IB-DK2288AC 6. Optional Die mitgelieferte ICY BOX DockingStation VESA Befestigung ist ein praktisches Erwei- terungsmodul, das die VESA-Unterstützung hinter Ihrem Monitor ergänzt. Einfach zu montieren und sehr nützlich. Die Verkabelung mit einer DockingStation wird aufgeräumt und übersichtlich und verschafft zudem mehr Platz für Ihren Arbeitsbereich.
- Seite 30 Handbuch IB-DK2288AC b. Befestigen Sie nun die zusammengebaute Einheit mit den vier mitgelieferten M4x12 mm Schrauben direkt an der VESA-Halterung eines unterstützten Monitors (75x75 oder 100x100). c. Wenn Sie einen Monitorarm verwenden, positionieren Sie das Gerät wie unten gezeigt zwischen der VESA-Halterung des Monitors und der VESA-Halterung des Mo- nitorarms und befestigen Sie es mit den vier mitgelieferten M4x12 mm-Schrauben.
- Seite 31 Handbuch IB-DK2288AC Wählen Sie die Ausrichtung der DockingStation je nach Ihren Bedürfnissen: nach oben, nach unten oder zur Seite.
- Seite 32 Handbuch IB-DK2288AC...
-
Seite 33: Konfiguration Der Anzeigeeinheiten
Handbuch IB-DK2288AC Windows Konfiguration der Anzeigeeinheiten ® Hinweis: Die Screenshots können je nach Betriebssystem leicht variieren. Erweiterte Monitorverwendung in Verbindung mit der MST Technologie (MultiStreamTransport Protokoll) Monitore anordnen Sobald zusätzliche Monitore angeschlossen sind, können sie entweder auf den Spiegelmodus, den Erweiterungsmodus oder die Einstellung der Primäranzeige konfiguriert werden. - Seite 34 Handbuch IB-DK2288AC - Wählen Sie Mehrere Bildschirme > Desktop auf diese Anzeige erweitern, wenn Sie einen Monitor erweitern möchten. - Klicken Sie zum Bestätigen und Beenden auf Einstellungen Beibehalten. - Sobald die Einstellungen abgeschlossen sind, ziehen Sie einfach die Monitor- symbole per Drag &...
-
Seite 35: Standard Anzeigeeinstellungen
Handbuch IB-DK2288AC Einstellung der richtigen Auflösung und Frequenz Ihrer Anzeigen Es gibt zwei Möglichkeiten zur Auswahl der Auflösung des ausgewählten Monitors: 1. Standard Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Wählen Sie den betreffenden Monitor durch Klicken auf das Symbol für den identifizierten Monitor aus. - Seite 36 Handbuch IB-DK2288AC 2. Erweiterte Anzeigeeinstellungen - Identifizieren Sie Ihre Monitore, indem Sie auf die Schaltfläche Identifizieren klicken. - Klicken Sie auf Erweiterte Anzeigeeinstellungen Eine neue Seite öffnet sich - Wählen Sie den entsprechenden Monitor aus, indem Sie auf Anzeige auswählen klicken. - Klicken Sie auf Adaptereigenschaften für Bildschirm X anzeigen...
- Seite 37 Handbuch IB-DK2288AC Es öffnet sich ein neues Fenster - Klicken Sie auf Alle Modi auflisten Es öffnet sich ein neues Fenster - Klicken Sie auf den gewünschten Modus entsprechend Ihrer Anforderung. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
- Seite 38 Handbuch IB-DK2288AC macOS Konfiguration der Anzeigeeinheiten ® - Klicken Sie auf Systemeinstellungen - Klicken Sie auf Monitore Es öffnet sich ein neues Fenster - Klicken Sie auf Anordnen...
- Seite 39 Handbuch IB-DK2288AC - Wählen Sie das entsprechende Monitorsymbol, indem Sie auf das Symbol des zu platzierenden Monitors klicken und halten, um die Anordnung vorzunehmen. Um skalierte Auflösungen der Monitoranzeigen vorzunehmen, klicken Sie den Reiter Monitor. In dem sich nun öffnenden Fenster der jeweiligen Anzeige können Sie separat Ihre gewünschten Ansichten einstellen.
-
Seite 40: Erweiterte Anzeigeeinstellungen
Handbuch IB-DK2288AC Erweiterte Anzeigeeinstellungen Detailliertere Einstellungen können Sie wie folgt vornehmen: Halten Sie die Option Taste gedrückt und klicken Sie erneut auf Skaliert und ein erweitertes Menü zur Einstellung von Auflösung und Wiederholfrequenz öffnet sich. Wählen Sie hier bitte Ihre gewünschten Einstellungen aus. Wiederholen Sie dies bei Bedarf für jeden angeschlossenen Monitor.
