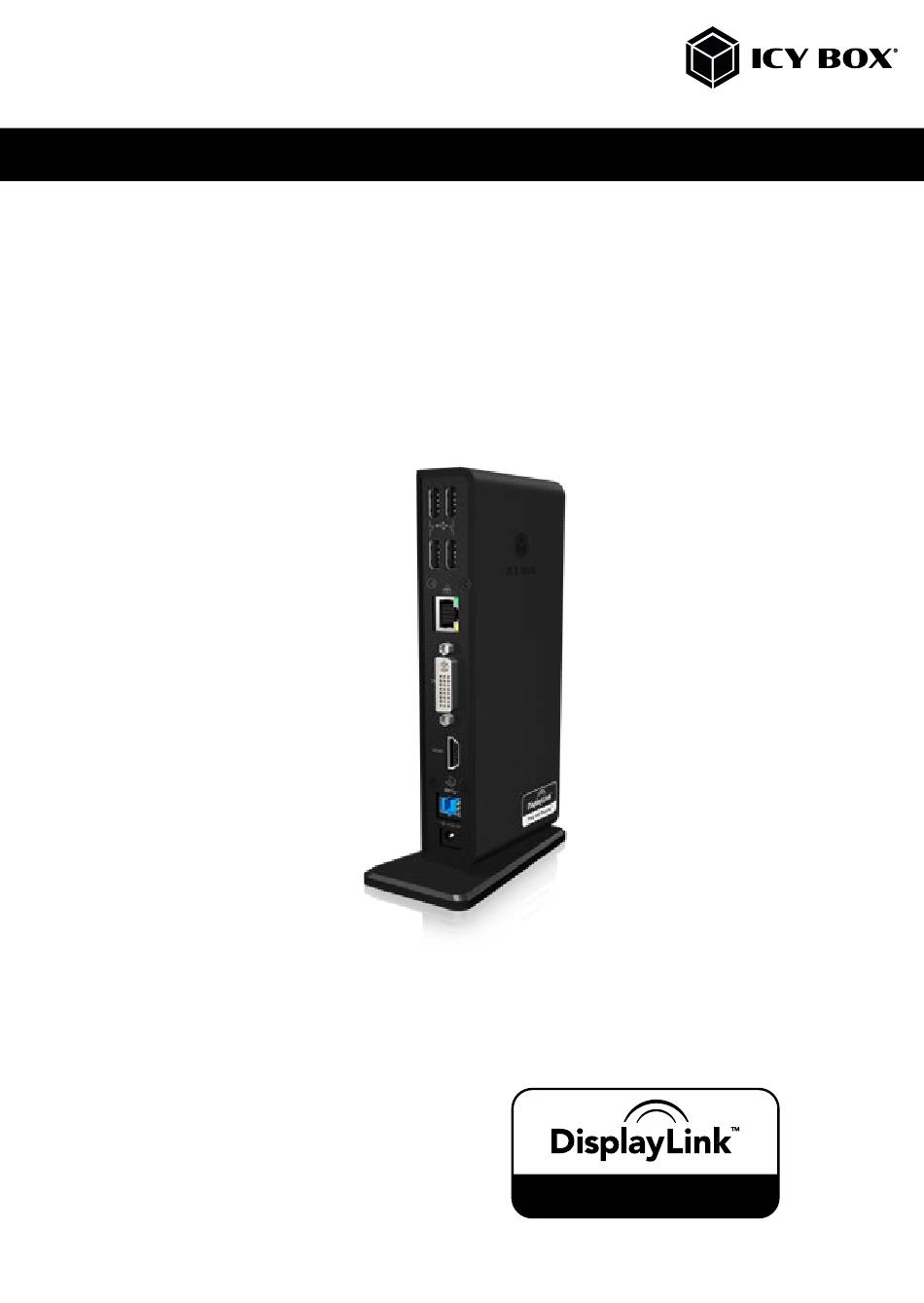

- Seite 1 Manual IB-DK2241AC USB 3.0 DockingStation with dual video output Handbuch IB-DK2241AC USB 3.0 Multiport DockingStation mit zweifacher Videoausgabe Plug and Display ™...
- Seite 2 Sicherheitshinweise IB-DK2241AC Handbuch IB-DK2241AC Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise: Warnstufen Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.
- Seite 3 Sicherheitshinweise IB-DK2241AC Handbuch IB-DK2241AC 4. Gefahren durch Kleinstteile und Verpackung Erstickungsgefahr WARNUNG Lebensgefahr durch Ersticken oder Verschlucken • Kleinteile, Zubehör für Kinder unzugänglich verwahren • Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen • Kleinteile und Verpackungen nicht in Kinderhände geben 5.
- Seite 4 Safety information IB-DK2241AC Handbuch IB-DK2241AC Please read carefully the following information to prevent injuries, damage to material and device as well as data loss: Warning levels Signal words and safety codes indicate the warning level and provide immediate information in terms of the probability of occurrence as well as the type and severity of the consequences if the measures to prevent hazards are not complied with.
- Seite 5 Safety information IB-DK2241AC Handbuch IB-DK2241AC 4. Hazards caused by very small parts and packaging Risk of suffocation WARNING Risk of death by suffocation or swallowing • Keep small parts and accessories away from children • Store/dispose of plastic bags and packaging in an area that is inaccessible to children •...

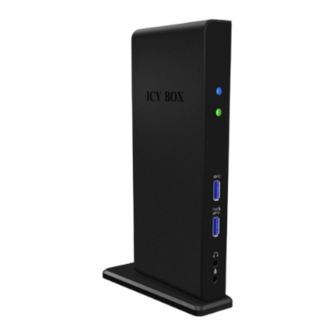

- Seite 6 Manual IB-DK2241AC Package content 1x IB-DK2241AC, 1x wall power supply with UK/EU/US adapter, 1x USB 3.0 Type-B to Type-A cable (100 cm), 1x DVI to VGA adapter, 1x manual Front view Rear view LEDs for Power and access 2x USB 3.0 Type-A data interfaces, up to 5 Gbit/s...
- Seite 7 Connect the DockingStation to a supported USB Type-C or USB 3.0 Type-A port on the ® Restart the PC The IB-DK2241AC is ready to be used. macOS ® Download the correct driver from webpage above Run the file Mac_driver\ driver.dmg by double-click...
- Seite 8 Connection of one computer to two HDMI monitors ® You can set up dual displays by using the video output ports of the IB-DK2241AC. Connect your moni- tors to the HDMI and DVI interfaces by using certified cables (not included). It is recommended that to ®...
- Seite 9 Manual IB-DK2241AC Connection of one computer to multiple monitors (optional, multiple DockingStations necessary) 1. Connect a compatible computer to the powered DockingStation (Dock 1) as shown as above. 2. Connect a USB 3.0 Type-A port of Dock 1 to the USB Type-B host interface of a second DockingSta- tion (Dock 2, not included) via a supported USB 3.0 cable (not included).
- Seite 10 Manual IB-DK2241AC Supported video resolutions The DockingStation supports 2x 2K@60 Hz Full HD resolution if the connected displays support it up to 1920x1080@60 Hz /each). Video matrix design (USB 3.0 DisplayLink , maximum resolutions ® Inputs (plug-in) Output Anzahl der Monitore...
- Seite 11 Handbuch IB-DK2241AC Verpackungsinhalt 1x IB-DK2241AC, 1x Steckernetzteil mit UK/EU/US Adaptern, 1x USB 3.0 Type-B zu Type-A, Kabel (100 cm), 1x DVI zu VGA Adapter, 1x Handbuch Vorderansicht Rückansicht LEDs für Betrieb und Verbindung 2x USB 3.0 Type-A Datenschnittstellen, bis zu 5 Gbit/s Kopfhörerschnittstelle...
- Seite 12 Folgen Sie den Anweisungen und schließen Sie die Installation ab. Verbinden Sie die DockingStation mit ihrem PC über eine unterstützte USB 3.0 Type-A Schnittstelle. Starten Sie ihren PC neu Fertig! Sie können die IB-DK2241AC nun verwenden. macOS ® Laden sich die korrekte Datei von oben genannter Webseite herunter.
- Seite 13 3. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an. Zwei Monitore mit einem Computer verbinden Sie können zwei Monitore hinzufügen, indem Sie diese an die Videoschnittstellen der IB-DK2241AC anschließen. Verbinden Sie die HDMI und DVI Monitore unter Verwendung von zertifizierten Kabeln ®...
- Seite 14 Handbuch IB-DK2241AC Eine größere Anzahl von Monitoren mit einem Computer verbinden (optional, mehrere DockingStations notwendig) 1. Verbinden Sie einen kompatiblen Computer mit der angeschalteten DockingStation (Dock 1) wie oben bereits beschrieben. 2. Verbinden Sie nun eine USB 3.0 Type-A Schnittstelle von Dock 1 mit der USB Type-B Host Schnitt- stelle einer zweiten DockingStation (Dock 2, nicht enthalten) über ein unterstütztes USB 3.0 Kabel (nicht...
- Seite 15 Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems. Unterstützte Videoauflösungen Die IB-DK2241AC unterstützt 2x 2K@60 Hz Full HD Auflösungen, wenn die angeschlossenen HDMI ® DVI Monitore diese Auflösung ebenfalls unterstützen (bis zu 1920x1080@60 Hz /Monitor).
- Seite 16 © Copyright 2020 by RaidSonic Technology GmbH. All Rights Reserved. The information contained in this manual is believed to be accurate and reliable. RaidSo- nic Technology GmbH assumes no responsibility for any errors contained in this manual. RaidSonic Technology GmbH reserves the right to make changes in the speci- fications and/ or design of the above mentioned product without prior notice.
