Handgriffes. Auf diese Weise lässt sich
eine günstige Arbeits po sition wählen.
Griffstück (a) durch Rechts drehen anzie -
hen, bis der Zusatzhandgriff (7) fest mit
dem Elektrowerkzeug verbun den ist.
Bohrer einsetzen
Die Maschine verfügt über ein Schnell -
spann-Bohrfutter zum schlüssellosen
Werkzeugwechsel mit der Hand.
Maschine am hinteren Bohrfutterring
halten.
Das Bohrfutter durch Linksdrehen am
vorderen Ring öffnen. Bohrer einsetzen
und durch Rechtsdrehen am vorderen
Ring fixieren.
Einstellen des Bohrtiefenanschlags
(Abb. 2/3)
• Lockern Sie den Griffstück (a) vom
Zusatzhandgriff (7) durch Drehen
entgegen dem Uhrzei ger sinn, bis sich
der Bohrtiefenan schlag (8) in die
Klemmöffnung (e) einführen lässt.
• Ziehen Sie den Bohrtiefenanschlag
bis zur Spitze des eingespannten
Bohrers vor.
• Drücken Sie Spitze des Bohrers und
Bohrtiefenanschlag gegen eine ebene
Fläche und schieben Sie den Bohrtie -
fenanschlag um die gewünschte
Bohr tiefe zurück.
• Fixieren Sie die Einstellung durch
Drehen des Griffstück (a) vom Zusatz -
handgriff (7) im Uhrzeigersinn. Das
vordere Ende des Bohrtiefenan -
schlags trifft nach Er reichen der
eingestellten Bohrtiefe auf dem
jeweiligen Untergrund auf.
• Führen Sie gegebenenfalls eine
Probebohrung durch.
Drehzahl-Vorwahl
ACHTUNG! Netzstecker ziehen!
Mit der Drehzahl-Vorwahl lässt
sich die Motordrehzahl an das
jeweilige Einsatzwerkzeug sowie
den Werkstoff anpassen (Abb. 4).
• Drehzahlregler (g) am Ein-/Ausschal-
ter (5) in Richtung (–) drehen: Die
max. Drehzahl des Elektrowerkzeuges
wird reduziert.
• Drehzahlregler in Richtung (+) drehen:
Die Motordrehzahl wird erhöht.
Mit dem Ein-/Ausschalter lässt sich die
Drehzahl des Elektrowerkzeuges stufen -
los inner halb der gewählten Maximal -
drehzahl variieren.
Je nach Druck auf den Ein-/Ausschalter
wird die Drehzahl erhöht (stärkerer
Druck) oder verringert (geringerer Druck).

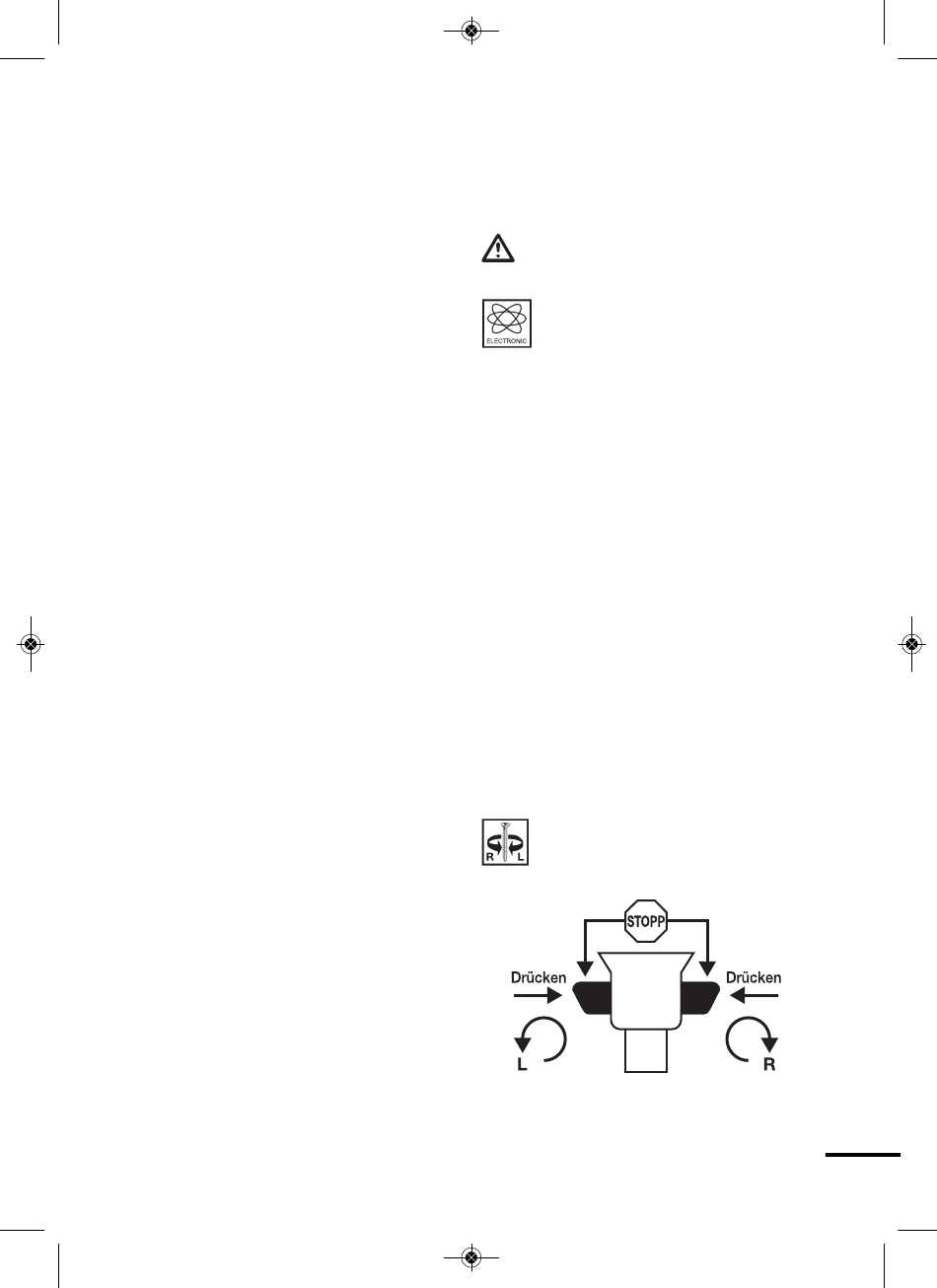

Rechts-Linkslauf
Einstellung gemäß Abbildung bei
still stehen der Maschine (Abb. 4).
