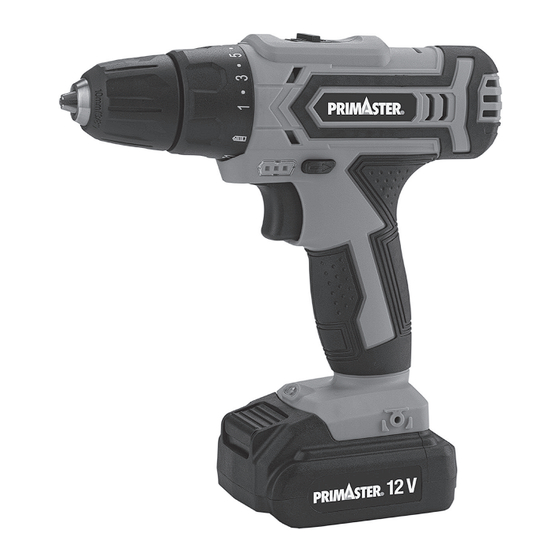

PMAS12
D
- Akku-Bohrschrauber .................... 6
ORIGINALBETRIEBSANLEITUNG
Diese Betriebsanleitung kann im PDF-Format von der Internetseite
www.globus-baumarkt.de heruntergeladen werden.
PM-5450840-Bedien-T-1906.indd 1
Primaster-Emblem.pdf
1
26.10.15
C
M
Y
CM
MY
CY
CMY
K
Nr. 5450840
13:05
05.07.19 11:29
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PrimAster PMAS12
Inhaltszusammenfassung für PrimAster PMAS12
- Seite 1 Primaster-Emblem.pdf 26.10.15 13:05 PMAS12 - Akku-Bohrschrauber ....6 ORIGINALBETRIEBSANLEITUNG Diese Betriebsanleitung kann im PDF-Format von der Internetseite www.globus-baumarkt.de heruntergeladen werden. Nr. 5450840 PM-5450840-Bedien-T-1906.indd 1 05.07.19 11:29...
- Seite 2 Abb. 1 PM-5450840-Bedien-T-1906.indd 2 05.07.19 11:29...
- Seite 3 Abb. 2 Abb. 3 Abb. 4 Akku ist Akku ist Akku ist leer und voll geladen teilweise entladen muss geladen werden PM-5450840-Bedien-T-1906.indd 3 05.07.19 11:29...
- Seite 4 Abb. 5 Abb. 6 Abb. 7 PM-5450840-Bedien-T-1906.indd 4 05.07.19 11:29...
- Seite 5 Abb. 8 PM-5450840-Bedien-T-1906.indd 5 05.07.19 11:29...
-
Seite 6: Inhaltsverzeichnis
Kapazität von 2500 mAh und Nennspannung 12 V vier Zellen. Andere Akku-Typen können explodieren. Leerlauf-Drehzahl 1. Gang = 0-400 min Dieser Akku-Bohrschrauber PMAS12 darf 2. Gang = 0-1500 min ausschließlich mit dem Ladegerät RS06- Werkzeugaufnahme max. 10 mm 472135-2H-EU geladen werden. Jeg liche Arbeitsleuchte Verwen dung anderer Lade geräte sowie... -
Seite 7: Bauteile
ver sorgung als ange geben kann zu WARNUNG! Die Schwingungs- Personen- und Sach schä den führen. und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den An ga- Technische Änderungen vorbehalten. be werten abweichen, abhängig von der ist ein eingetragenes Art und Weise, in der das Elektro werk- Waren zeichen der zeug verwendet wird, insbe sondere,... -
Seite 8: Bestimmungsgemäßer Gebrauch
6 Handgriff Restrisiken: 7 Akku 8 Akku-Entriegelungstaste Die Betriebsanleitung zu diesem Elektro- 9 Akku-Aufnahme werkzeug enthält ausführ liche Hin weise zum sicheren Arbeiten mit Elektro werk- 10 Ein-/Ausschalter mit Drehzahlregulierung zeugen. Dennoch birgt jedes Elektro- 11 LED-Arbeitsleuchte werkzeug gewisse Rest risiken, die auch 12 Schnell-Ladegerät durch die vorhan denen Schutz vorrich- 13 Ladezustand-Kontrollleuchte... -
Seite 9: Allgemeine Sicherheits Hinweise Für Elektro Werkzeuge
5 – Allgemeine Sicherheits- 2 Elektri sche Sicherheit hinweise für Elektro- werkzeuge a Der Anschlussstecker des Elektro- werkzeugs muss in die Steck dose WARNUNG Lesen Sie alle passen. Der Stecker darf in keiner Sicherheitshinweise, Anwei- Weise verändert werden. Verwenden sungen, Bebilderungen und tech- Sie keine Adapter stecker gemein- sam mit schutzge erdeten Elektro- nischen Daten, mit denen dieses... - Seite 10 f Wenn der Betrieb des Elektro werk- werkzeugs befindet, kann zu Ver- zeugs in feuchter Umgebung nicht letzungen führen. vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter.Der Ein- e Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen satz eines Fehlerstrom schutz schalters vermindert das Risiko eines elektri- sicheren Stand und halten Sie je der- schen Schlages.
- Seite 11 ein- oder ausschalten lässt, ist ge fähr- auszuführende Tätigkeit. Der lich und muss repariert werden. Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwen- c Ziehen Sie den Stecker aus der dungen kann zu gefährlichen Situa- Steckdose und/oder entfernen Sie tionen führen.
- Seite 12 e Benutzen Sie keinen beschädigten metallene Geräteteile unter Spannung oder veränderten Akku. Beschädigte setzen und zu einem elektrischen oder veränderte Akkus können sich Schlag führen. unvorhersehbar verhalten und zu Sicherheitshinweise bei Verwendung Feuer, Explosion oder Verletzungsgefahr führen. langer Bohrer a Arbeiten Sie auf keinen Fall mit f Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus.
- Seite 13 Wartung dürfen nicht von Kindern j Laden Sie keine Fremd-Akkus. Das ohne Beaufsichtigung durchgeführt La degerät ist nur zum Laden des mit- werden. ge lieferten Akkus mit den in den Technischen Daten ange gebenen c Überprüfen Sie vor jeder Benutzung Spannungen geeignet.
-
Seite 14: Gerätespezifische Sicherheitshinweise
r Umgebungstemperatur-Bereich für • Beim Laden auf richtige Polung „+/–“ die Verwendung von Elektrowerk- achten. zeug und Akku: 0-45°C • Akku nicht in offene Flammen werfen. s Umgebungstemperatur-Bereich für das Ladesystem beim Laden: 4-40°C Erklärung der Sicherheitssymbole Die Maschine und das 6 –... -
Seite 15: Kontrolle
Innenräumen 8 – Akku laden ACHTUNG! Der Akku Typ Übertemperatursicherung PMAS12-AP dieses Akku-Bohr- schrau bers PMAS12 darf ausschließ- Akku keinen Tempera tu ren lich mit dem La de gerät Typ RS06- über 45 °C aussetzen! 472135-2H-EU geladen werden. Jeg- liche Verwen dung anderer Lade ge räte,... -
Seite 16: Betrieb
1. Ladegerät (12) an einer Steckdose an - Beschädigungen der Schraub- oder schließen. Die Ladezustand-Kontroll- Bohrköpfe zu vermeiden. Durch Drehen leuchte (13) am Ladegerät leuchtet grün der Drehmoment-Vorwahl (2) an Ihrem und signalisiert Betriebsbereit schaft. Akku -Bohr schrauber können Sie die jeweils erforderliche Stufe, von 1 2. -
Seite 17: Arbeitsweise
10 – Arbeitsweise ACHTUNG! Gefahr von Schnittverletzungen. Elektronische Drehzahlregulierung • Ziehen Sie beim Einspan nen ei nes Bohrers in das Schnell spann-Bohr- Durch die elektronische Drehzahl regu- futter Handschuhe an. lierung erreichen Sie, dass Sie die Drehzahl stufenlos dem jewei ligen •... -
Seite 18: Nach Dem Gebrauch
12 – Reinigung und Wartung und die Schrau be mit einem Schrau- ben dreher festziehen. Pro be ver schrau- bungen durch führen! Reinigung Getriebeumschalter (Abb. 8) VORSICHT! Stromschlag! Mit dem Getriebeumschalter (3) lassen WARNUNG! Gefahr ei nes sich zwei unterschiedliche Drehzahl- elektrischen Schla ges! bereiche wählen. -
Seite 19: Aufbewahrung Und Transport
13 – Aufbewahrung und 14 – Entsorgung Transport ACHTUNG! Nicht mehr brauch ba re Aufbewahrung Elektro- und Akkugeräte gehö ren nicht in den Haus müll! Sie sind ent- 1. Reinigen Sie das Gerät wie oben sprech end der Richt linie 2012/19/EU für beschrieben. -
Seite 20: Störung Und Abhilfe
Sie die Ma schine oder sind in Ihrem Fach markt erhältlich bitte an unsere Service-Anschrift. Die Reparatur erfolgt umgehend. Akku: PMAS12-AP, Art-Nr. 5450850 • Eine Kurzbeschreibung des Defekts verkürzt die Fehlersuche und Repa- 17 – Service-Hinweise raturzeit. Während der Garantiezeit legen Sie der Ma schine bitte Garantie- •... -
Seite 21: Kundenservice
• Auch nach Ablauf der Garantiezeit sind tausch nicht unsere Originalteile bzw. wir für Sie da und werden even tuelle von uns frei ge gebene Teile verwendet Reparaturen an PRIMASTER-Maschi- wurden und die Reparatur nicht von nen kostengünstig ausfüh ren. dem in der Garantie-Urkunde genann- ten Kundenservice, oder einem auto- risierten Fachmann durch geführt... -
Seite 22: Eu-Konformitätserklärung
42349 Wuppertal · Germany EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, 12 V Li-Ion Akku-Bohrschrauber + Ladegerät dass das nachstehende Erzeugnis ... Akku-Bohrschrauber: PMAS12 Nr. 5450840 · BJ:2019 · SN:07001 Ladegerät: RS06-472135-2H-EU … allen Bestimmungen der angeführten 2006/42/EC (MD) Richtlinien entspricht. - Seite 23 PM-5450840-Bedien-T-1906.indd 23 05.07.19 11:29...
- Seite 24 © Copyright Nachdruck oder Vervielfältigung – auch auszugsweise – nur mit Genehmigung der Abraham Diederichs GmbH & Co. oHG Oberkamper Straße 37-39 42349 Wuppertal Germany 2019 Diese Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Abraham Diederichs GmbH &...
