3
Installation
In diesem Kapitel werden beschrieben:
„Montage des Gerätes"
„Anschlussplan" auf Seite 10
„Klemmenbelegung" auf Seite 12

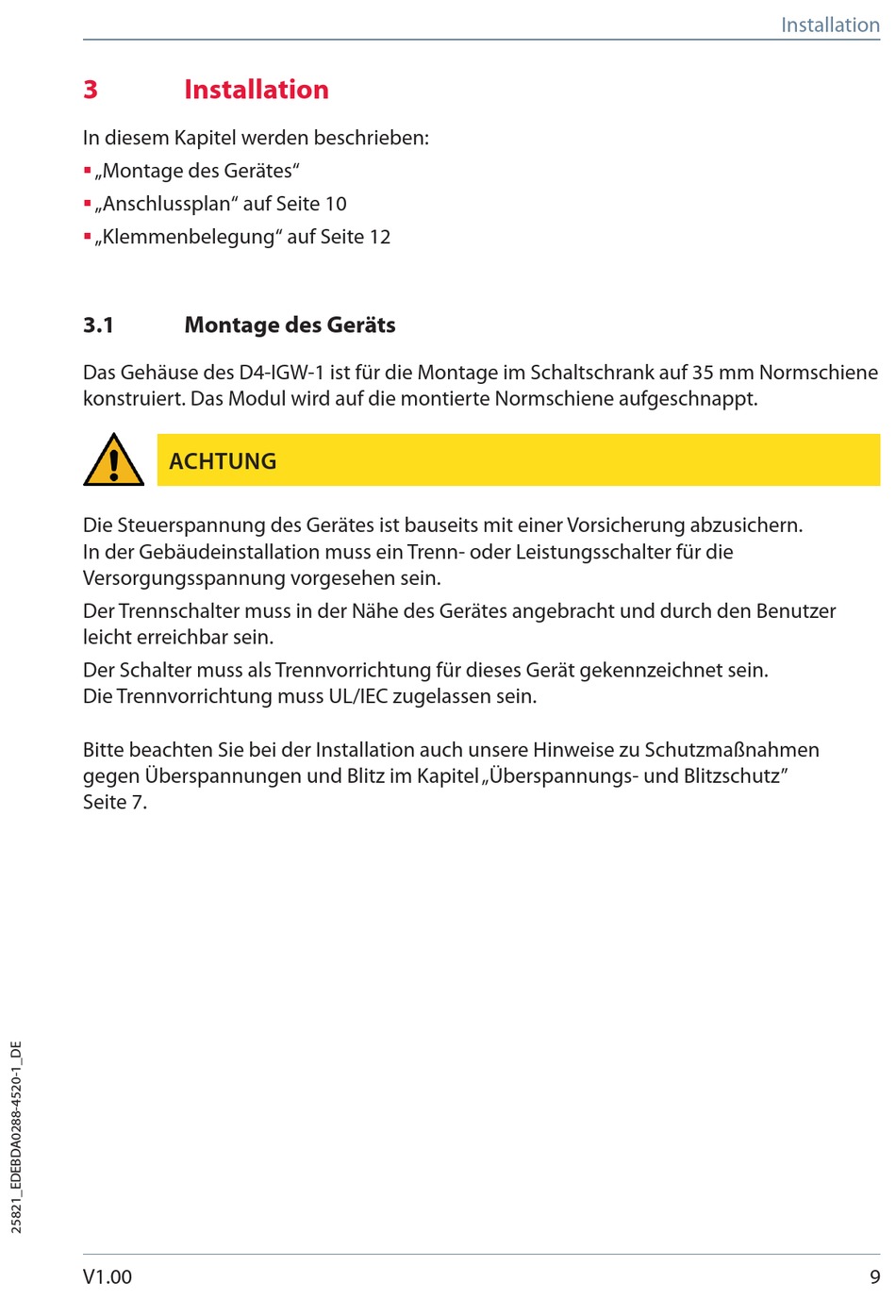

3.1
Montage des Geräts
Das Gehäuse des D4-IGW-1 ist für die Montage im Schaltschrank auf 35 mm Normschiene
konstruiert. Das Modul wird auf die montierte Normschiene aufgeschnappt.
ACHTUNG
Die Steuerspannung des Gerätes ist bauseits mit einer Vorsicherung abzusichern.
In der Gebäudeinstallation muss ein Trenn- oder Leistungsschalter für die
Versorgungsspannung vorgesehen sein.
Der Trennschalter muss in der Nähe des Gerätes angebracht und durch den Benutzer
leicht erreichbar sein.
Der Schalter muss als Trennvorrichtung für dieses Gerät gekennzeichnet sein.
Die Trennvorrichtung muss UL/IEC zugelassen sein.
Bitte beachten Sie bei der Installation auch unsere Hinweise zu Schutzmaßnahmen
gegen Überspannungen und Blitz im Kapitel „Überspannungs- und Blitzschutz"
Seite 7.
V1.00
Installation
9
