TD58 und TD66
Fig. 2
Ventilanschluß
Die TD58 und TD66 Regler von Clorius haben
eine 1" Überwurfmutter und können auf alle
unsere Ventile bis 80 mm.
Montage von TD
Der TD-Regler kann, abhängig von der
gewünschten Wirkung, entweder auf die Vorlauf-
oder Rücklaufleitung montiert werden. (Siehe
evtl. Prospekt 3.9.01).
TD58 soll immer senkrecht unter dem Ventil
montiert werden. TD66 sollen senkrecht auf
oder unter dem Ventil montiert werden. Das
Membrangehäuse muß immer senkrecht unter
dem Ventil montiert werden.
Nach der Montage sollen sowohl die Anlage
als auch der TD-Regler gründlich ent lüftet
werden. Der TD-Regler hat hierzu mehrere Ent-
lüftungs schrauben sowohl oben als auch unten.

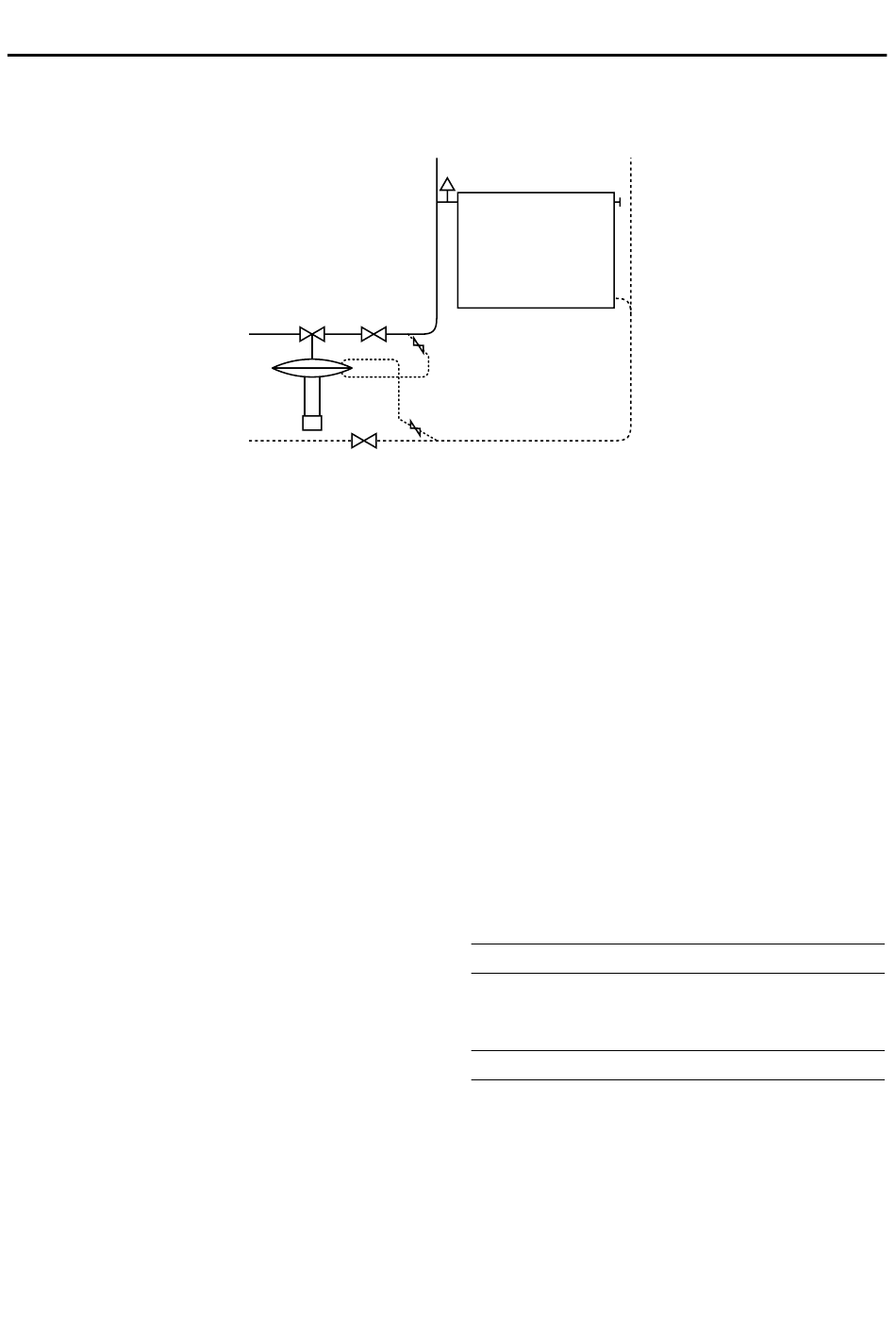

Absperrventile sollen an den TD-Regler
montiert werden. Bei der Anbringung von
Absperrventilen sollen diese in einer solchen
Weise angebracht werden, daß die Membran
des TD-Reglers nicht überlastet wird, wenn das
Absperrventil schließt. Siehe Abb. 2.
Montage von Kapillarrohren
Die Kapillarrohre werden mit 1/4" Nippeln und
Überwurfmutter geliefert. Es wird empfoh-
len,
Nadelventile als Absperrventile bei der
Verbindung mit der Vor- und Rücklaufleitung
TD
8
zu montieren. Die Kapillarrohre sind so zu ver-
binden, daß der höchste Druck (Vorlauf) an
die Membranseite angeschlossen wird, wo die
Regelung des Differenzdruck vorgenommen
wird. Der niedrigste Druck (Rücklauf) soll immer
an die Membranseite nächst dem Ventil ange-
schlossen werden. Siehe Abb. 2.
Um zu verhindern, daß Luftblasen oder
Schmutz von der Anlage in die Kapillarrohre
dringen, sollten diese horizontal an den Vor-
und Rücklaufleitungen montiert werden. (Siehe
Abb.3).
Einstellung des Differenzdruckes
Der TD58 ist ein gewichtsbelasteter Regler. Die
Sollwerteinstellung erfolgt nach untenstehender
Tabelle.
Abstand A mm
86
Druckdifferenz m Ws:
1 Gewicht
0,55
2 Gewichte
–
Ohne Gewicht: 0,25 m WS
NB! Bitte beachten, daß die Belastung des
Hebelarms die angeführten Werte nicht über-
schreitet.
Der TD66 Regler ist mit einer Skala für min.
bzw. max. Differenzdruck versehen.
Die Einstellung erfolgt durch Drehen des
D
148
240
348
0,75
1,00
1,30
1,10
1,60
2,15
