TD58 og TD66

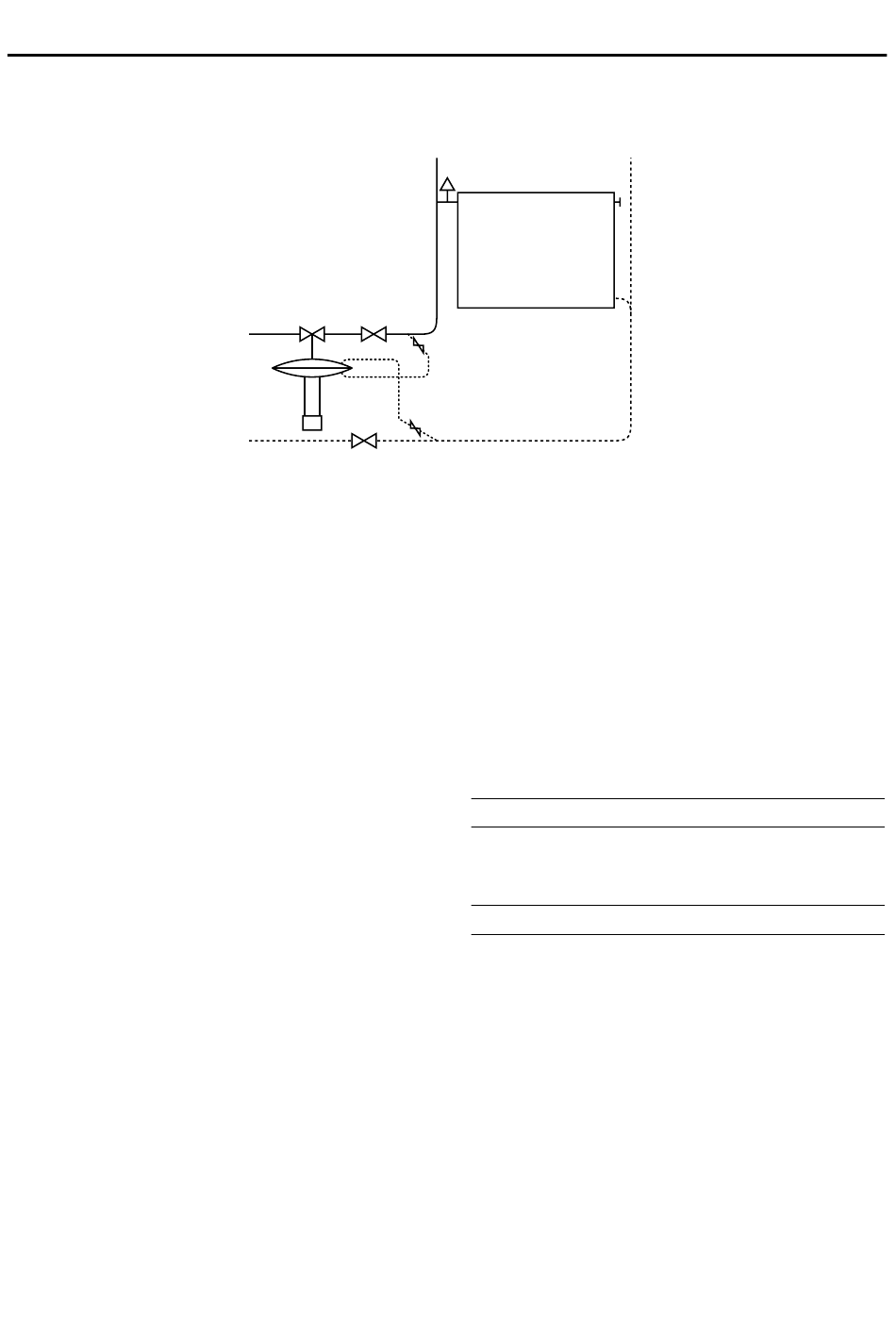

Fig. 2
Ventil tilslutning
Clorius TD58 og TD66 regulatorer er forsynet
med 1" omløber og kan monteres på alle Clorius
ventiler op til 80 mm.
Montage af TD
TD regulatoren kan monteres i fremløbs- eller
returledningen, afhængigt af den ønskede virk-
ning. Se evt. datablad 3.9.01
TD58 skal altid monteres lodret under ventilen.
TD66 skal monteres lodret oven på eller under
ventilen.
Efter montage skal både anlæg og TD regu-
lator udluftes grundigt. TD regulatoren har til
dette formål flere luftskruer såvel i toppen som
i bunden.
Der bør monteres afspærringsventil omkring
TD regulatoren. Ved anbringelse af afspærrings-
ventiler skal de indsættes på en sådan måde,
at TD regulatorens membran ikke overbe lastes,
når afspærringsventilen lukkes. Se fig. 2.
Montage af kapillarrør
Kapillarrørene leveres med 1/4" nipler og omlø-
ber. Det anbefales at montere nåleventiler som
afspærringsventil ved tilslutning til frem- og
returledningen.
Kapillarrørene forbindes således at det højeste
tryk (fremløb), altid tilsluttes den membranside
hvor justeringen af differenstryk foretages. Det
TD
4
laveste tryk (retur) skal altid forbindes til mem-
bransiden nærmest ventilen. Se Fig. 2.
For at undgå at luftblærer og snavs fra
anlægget kommer ind i kapillarrørene, bør
kapillar rørene tilsluttes vandret på fremløb og
retur. Se fig. 3.
Indstilling af differenstryk
TD58 er en vægtbelastet regulator. Det ønskede
differenstryk indstilles efter nedenstående tabel.
For afstand A, se fig. 1a.
Afstand A mm
86
Trykdifferens m VS:
1 Lod
0,55
2 Lodder
–
Uden lod: 0,25 m VS
NB! Vægtarmen må ikke belastes ud over de
angivne værdier.
TD66 regulatoren er forsynet med en skala
for henholdsvis min. og max. differenstryk.
Indstillingen sker ved drejning af håndtag, hvis
overkant virker som viser på skalaen.
DK
148
240
348
0,75
1,00
1,30
1,10
1,60
2,15
