5.8 Panel Service Register
Diese Register beinhalten die Daten und Einstellungen des mit dem Panel Switch Register (siehe Seite
49) ausgewählten Panels und liegen ab I/O Port 4160h.
Die Daten für die einzelnen Panels werden vom MTCX zyklisch im System abgefragt und in die Panel
Service Register abgelegt. Somit kann die PC Anwendung sofort auf die zuletzt gelesenen Daten zugrei-
fen. Die Registerdaten sind gültig, sobald ein Panel einmal erkannt („detected") wurde und bleiben auch
erhalten, wenn das Panel nicht mehr angeschlossen („linked") ist.
Information:
Bevor auf diese Register zugegriffen wird, muss über das Panel Switch Register das ge-
wünschte Panel eingestellt werden.
Wenn Sie in Ihrer PC Anwendung auf panelspezifische Register aus mehreren Threads gleich-
zeitig zugreifen, müssen diese Zugriffe synchronisiert werden.
4160h+
Register
Offset
0000h
Panel Version
0004h
Panel TempFan
0008h
Panel Specials
000Ch
Panel Flags
0010h
Panel Key Matrix 0
0014h
Panel Key Matrix 1
0018h
Panel Key Matrix 2
001Ch
Panel Key Matrix 3

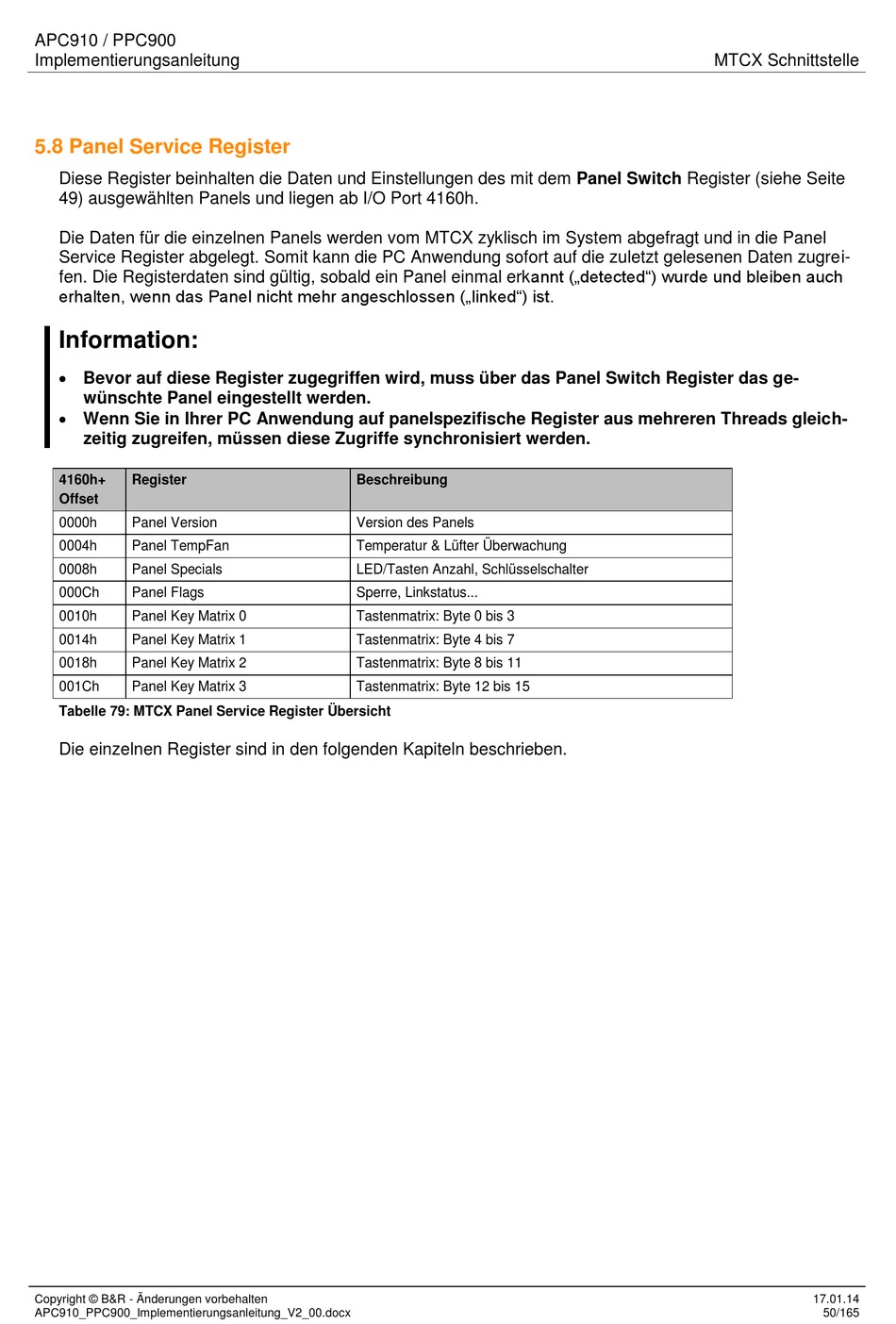

Tabelle 79: MTCX Panel Service Register Übersicht
Die einzelnen Register sind in den folgenden Kapiteln beschrieben.
Copyright © B&R - Änderungen vorbehalten
APC910_PPC900_Implementierungsanleitung_V2_00.docx
Beschreibung
Version des Panels
Temperatur & Lüfter Überwachung
LED/Tasten Anzahl, Schlüsselschalter
Sperre, Linkstatus...
Tastenmatrix: Byte 0 bis 3
Tastenmatrix: Byte 4 bis 7
Tastenmatrix: Byte 8 bis 11
Tastenmatrix: Byte 12 bis 15
MTCX Schnittstelle
