LANCOM 1811n Wireless – LANCOM 1821n Wireless
Kapitel 9: Optionen und Zubehör
9.1.4

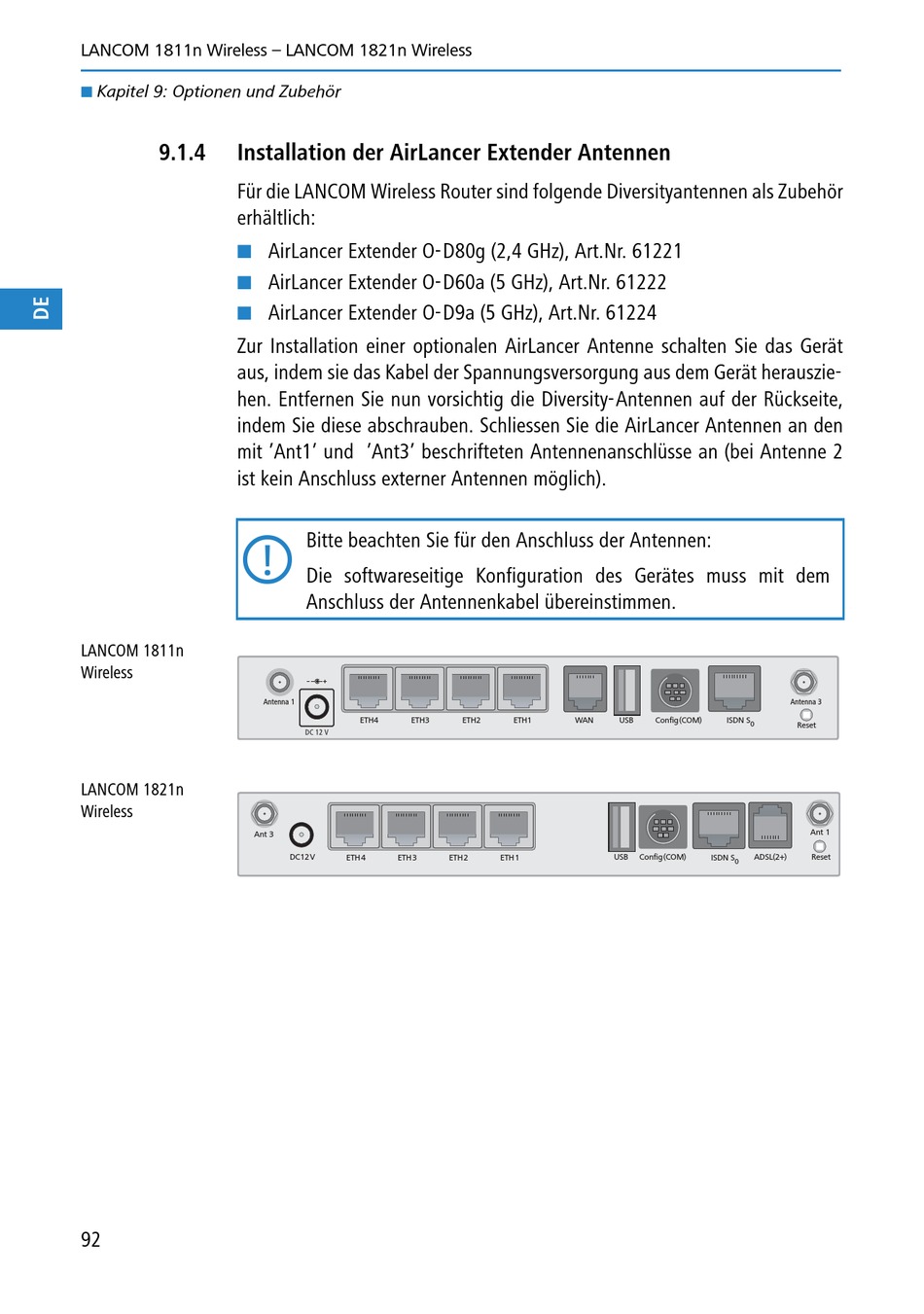

Installation der AirLancer Extender Antennen
Für die LANCOM Wireless Router sind folgende Diversityantennen als Zubehör
erhältlich:
Zur Installation einer optionalen AirLancer Antenne schalten Sie das Gerät
aus, indem sie das Kabel der Spannungsversorgung aus dem Gerät herauszie-
hen. Entfernen Sie nun vorsichtig die Diversity-Antennen auf der Rückseite,
indem Sie diese abschrauben. Schliessen Sie die AirLancer Antennen an den
mit 'Ant1' und 'Ant3' beschrifteten Antennenanschlüsse an (bei Antenne 2
ist kein Anschluss externer Antennen möglich).
LANCOM 1811n
Wireless
LANCOM 1821n
Wireless
Ant 3
92
AirLancer Extender O-D80g (2,4 GHz), Art.Nr. 61221
AirLancer Extender O-D60a (5 GHz), Art.Nr. 61222
AirLancer Extender O-D9a (5 GHz), Art.Nr. 61224
Bitte beachten Sie für den Anschluss der Antennen:
Die softwareseitige Konfiguration des Gerätes muss mit dem
Anschluss der Antennenkabel übereinstimmen.
Antenna 1
ETH4
ETH3
DC12V
ETH4
ETH3
ETH2
ETH1
WAN
USB
USB
ETH2
ETH1
Antenna 3
Config(COM)
ISDN S
0
Reset
Ant 1
Config
(COM)
ADSL(2+)
Reset
ISDN S
0
