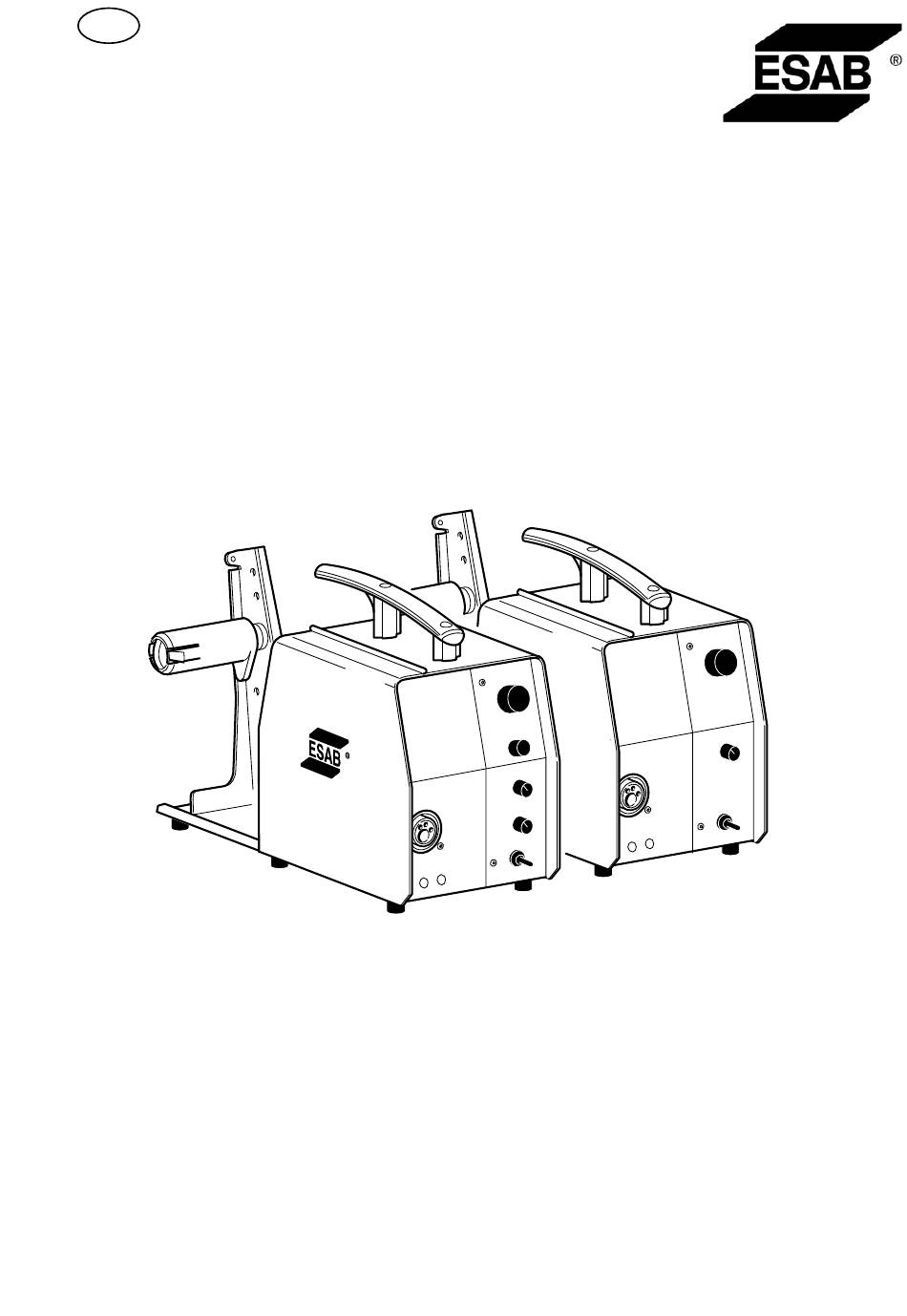

- Seite 1 Origo™ M08, Origo™ M09 Feed L302 Feed L304 Betriebsanweisung 0459 508 101 DE 20120621 Valid for serial no. 620-xxx-xxxx...
- Seite 2 - 2 -...
-
Seite 3: Inhaltsverzeichnis
......... . . 5.5 Wechsel der Vorschubwalze für Feed L302 . -
Seite 4: Sicherheit
SICHERHEIT Der Anwender einer ESAB-Ausrüstung ist für die Sicherheitsmaßnahmen verantwortlich, die für das Personal gelten, das mit der Anlage oder in deren Nähe arbeitet. Die Sicherheitsmaßnahmen sollen den Anforderungen entsprechen, die an die Ausrüstung gestellt werden. Der Inhalt dieser Empfehlung kann als eine Ergänzung der normalen Vor... - Seite 5 Lesen Sie die Betriebsanweisung for der installation und inbetriebnahme durch. SCHÜTZEN SIE SICH SELBST UND ANDERE! Die notwendige Schweißschutzausrüstung und weiteres Zubehör wird von ESAB zur Verfügung gestellt. WARNUNG! Die Stromquelle darf nicht zum Auftauen gefrorener Rohre eingesetzt werden. VORSICHT! Dieses Produkt ist ausschließlich für Lichtbogenschweißarbeiten vorgesehen!
-
Seite 6: Einführung

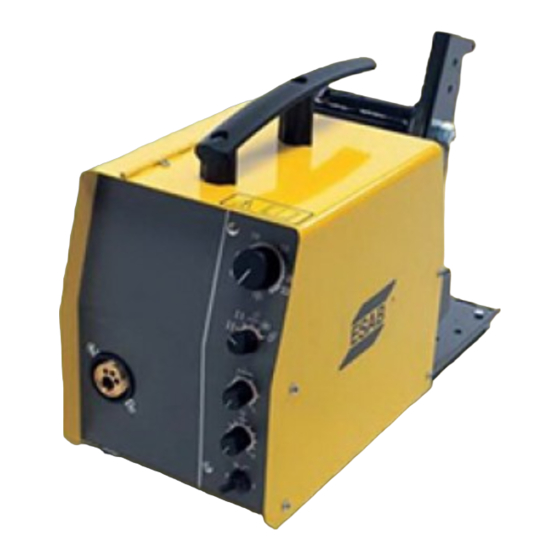

Sammelstellen einzuholen. Weitere Informationen erhalten Sie von einem ESAB-Vertreter in Ihrer Nähe. EINFÜHRUNG Die Drahtvorschubeinheiten Feed L302 mit Bedienkonsole M08 und Feed L304 mit Bedienkonsole M09 sind für das MIG/MAG-Schweißen mit der Schweißstromquelle Mig L405 ausgelegt. Die Produkte sind in mehreren Ausführungen erhältlich, siehe Seite 19. -
Seite 7: Installation
Produkt Funkstörungen verursachen. Es liegt in der Verantwortung des Anwenders, entsprechende Vorsichtsmaßnahmen zu ergreifen. WARNUNG! Beim Schweißen in Umgebungen mit erhöhter elektrischer Gefahrenbelastung dürfen nur speziell geeignete Stromquellen eingesetzt werden. Diese Stromquellen sind mit dem Symbol gekennzeichnet. - 7 - © ESAB AB 2004 bm38d1ga... -
Seite 8: Hebeanweisung
ACHTUNG! Bei Einsatz einer anderen Aufhängevorrichtung muss diese von der Drahtvorschubeinheit isoliert werden. BETRIEB Allgemeine Sicherheitsvorschriften für die Handhabung dieser Ausrüstung finden Sie auf Seite 4. Die Vorschriften vor Anwendung der Ausrüstung bitte lesen! - 8 - © ESAB AB 2004 bm38d1ga... -
Seite 9: Anschlüsse Und Bedienelemente
Griff. Ziehen Sie nie an der Pistole. Anschlüsse und Bedienelemente Anschluss des Steuerkabels Beim Anschluss des Steuerkabels muss das Kabel mit einer Zugentlastung angebracht werden. Achten Sie darauf, dass die Abdeckung fest angebracht wird. - 9 - © ESAB AB 2004 bm38d1ga... - Seite 10 Punktschweißdauer Stromquelle, (OKC) Drehknopf zur Einstellung der Anschluss für Schutzgas Drahtrückbrandzeit Umschalter für Anschleichen AUS/EIN Anschluss für Steuerkabel von Stromquelle Anschluss für Schweißpistole ACHTUNG! Die Kühlwasseranschlüsse sind nur bei einigen Modellen vorhanden. - 10 - © ESAB AB 2004 bm38d1ga...
-
Seite 11: Funktionsweise
Schweißvorgang. Dabei besteht das Risiko, dass der Draht an der Schmelze festhaftet. Eine zu lange Drahtrückbrandzeit führt zu einem kürzeren Vorsprung. Dadurch erhöht sich das Risiko, dass der Lichtbogen im Kontaktmund stück brennt. - 11 - © ESAB AB 2004 bm38d1ga... -
Seite 12: Drahtvorschubdruck
Achten Sie darauf, dass sich der Draht korrekt in der Vorschubwalze und der Ausgabeöffnung der jeweiligen Drahtführung befindet. Klappen Sie den Druckarm herab und spannen Sie ihn per Drucksensor fest. Schließen Sie die seitliche Abdeckung. - 12 - © ESAB AB 2004 bm38d1ga... -
Seite 13: Wechsel Der Vorschubwalze Für Feed L302
Wechsel der Vorschubwalze für Feed L302 Öffnen Sie die seitliche Abdeckung. Lösen Sie den Drucksensor (1), indem Sie ihn nach hinten klappen. Lösen und entfernen Sie Inbusschraube (2) und Scheibe. Entnehmen Sie die Vorschubwalze (3). Führen Sie bei der Montage die o.g. Schritte in umgekehrter Reihenfolge aus. -
Seite 14: Ersatzteilbestellung
Verwenden Sie ausschließlich ESAB-Originalersatzteile und -verschleißteile. Feed L302 / Feed L304 ist lt. dem internationalen und europäische Standards IEC/EN 60974-5 und IEC/EN 60974-10 konstruiert und überprüft. Es liegt in der Verantwortung der Abteilung, die Service- und Reparaturarbeiten ausführt, sich zu vergewissern, daß... - Seite 15 NOTES ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................- 15 - notes...
-
Seite 16: Schaltplan
Schaltplan Feed L302 - 16 - © ESAB AB 2004 bm38e11a... - Seite 17 Feed L304 - 17 - © ESAB AB 2004 bm38e11a...
- Seite 18 NOTES ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................- 18 - notes...
-
Seite 19: Bestellnummer
Feed L302, Feed L304 Bestellnummer Ordering no. Denomination Type 0459 495 782 Wire feed unit Origot Feed L302, M08 0459 495 882 Wire feed unit Origot Feed L304, M09 0459 495 892 Wire feed unit Origot Feed L304, M09 with water... -
Seite 20: Verschleissteile
In order to weld with aluminium wire, proper rollers, nozzles and liners for aluminium wire MUST be used, It is recommended to use 3 m long welding gun for aluminium wire, equipped with appropriate wear parts. - 20 - © ESAB AB 2004 bm38whm1... - Seite 21 Feed L302 - 21 - © ESAB AB 2004 bm38whm1...
- Seite 22 In order to weld with aluminium wire, proper rollers, nozzles and liners for aluminium wire MUST be used, It is recommended to use 3 m long welding gun for aluminium wire, equipped with appropriate wear parts. - 22 - © ESAB AB 2004 bm38whn1...
- Seite 23 Feed L304 - 23 - © ESAB AB 2004 bm38whn1...
-
Seite 24: Zubehör
Feed L302, Feed L304 Zubehör Bobbin cover, plastic Ø 300mm ... 0458 674 880 Adapter for 5 kg bobbin ....0455 410 001 0458 706 880 Lifting eye . -
Seite 25: Connection Set
Feed L302, Feed L304 Strain relief for welding gun ....0457 341 881 Strain relief bracket for connection set ..0459 234 880 Counter balance device .... - Seite 26 NOTES ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................- 26 - notes...
