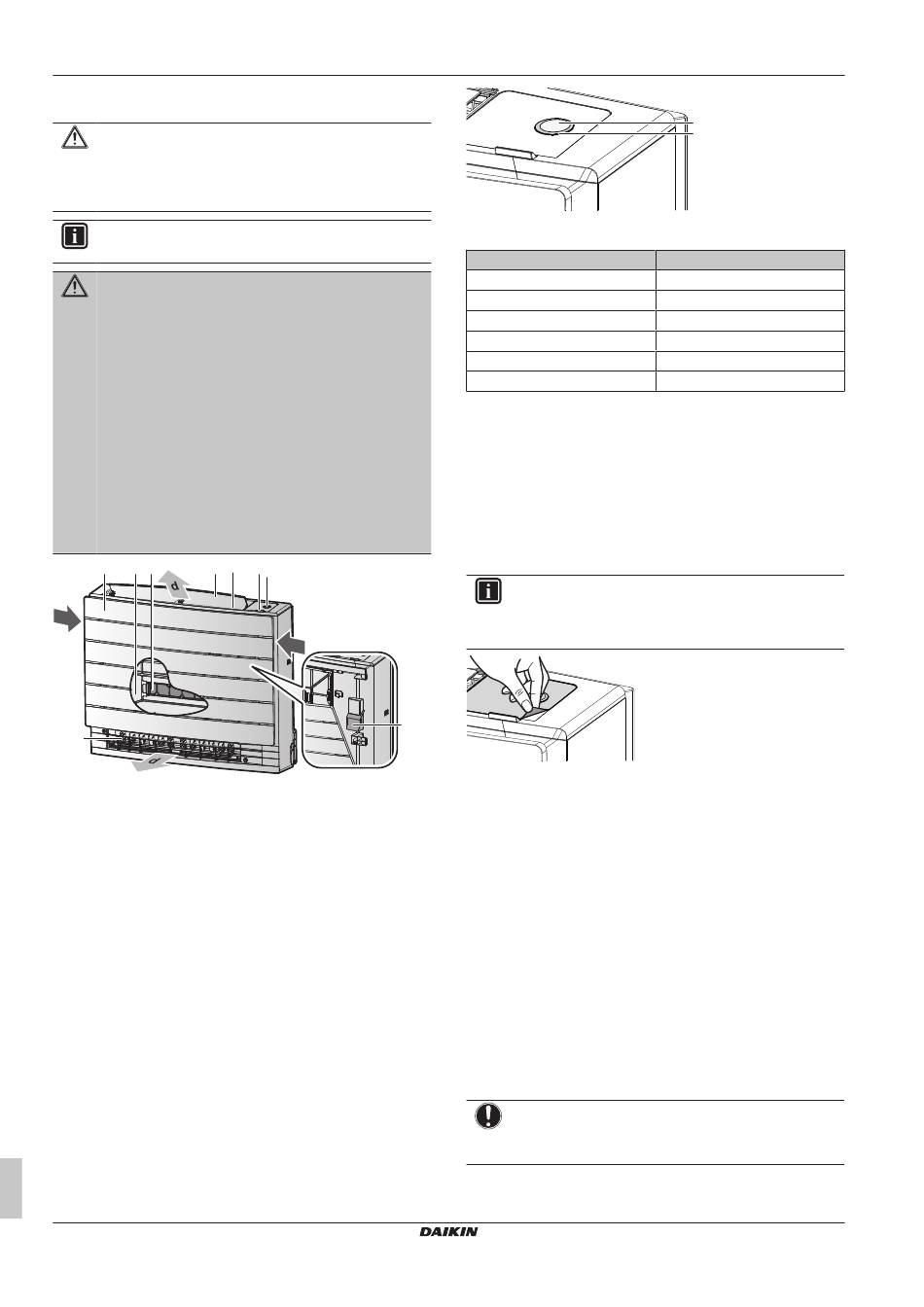

3 Über das System
3.1

Inneneinheit

ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Sonst könnten Verletzungen
verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
INFORMATION
Der Schalldruckpegel liegt unter 70 dBA.
WARNUNG
▪ AUF KEINEN FALL die Einheit selber ändern,
zerlegen, entfernen, neu installieren oder reparieren,
da bei falscher
Stromschlag- und Brandgefahr bestehen. Wenden Sie
sich an Ihren Händler.
▪ Achten Sie bei
Kältemittel darauf, dass es in der Nähe keine offenen
Flammen gibt. Das Kältemittel selber ist völlig sicher,
nicht toxisch und schwer entflammbar. Aber es wird
toxisches Gas erzeugt, wenn es in einem Raum
ausläuft, in dem sich die mit Verbrennungsrückständen
durchsetzte Abluft von Heizlüftern, Gaskochern usw.
befindet. Lassen Sie sich immer von qualifiziertem
Kundendienstpersonal bestätigen, dass die undichte
Stelle mit Erfolg repariert worden ist, bevor Sie die
Einheit wieder in Betrieb nehmen.
a b c e
h
i
a Frontblende
b Luftfilter
c 2× Titan-Apatit-Desodorier-Filter
d Luftauslass
e Klappe (Luftleitflügelblatt horizontal)
f Signalempfänger für Benutzerschnittstelle
g ON/OFF -Taste, Daikin Eye und Timer-Lämpchen
h Lufteinlass
i Lüftungsschlitze (Luftleitflügelblätter vertikal)
j Raumtemperatur-Sensor
ON/OFF-Taste (EIN/AUS)
Falls die Benutzerschnittstelle fehlt, können Sie mit der EIN/AUS-
Taste auf der Inneneinheit den Betrieb ein- und ausschalten. Wenn
über diese Tasten der Betrieb gestartet wird, werden folgende
Einstellungen benutzt:
▪ Betriebsart = Automatisch
▪ Temperatureinstellung = 25°C
▪ Luftdurchsatz = Automatisch
3.1.1 Daikin Eye Anzeigelämpchen
Je nach Betrieb wechselt das Daikin Eye die Farbe.
Betriebsanleitung
6
Demontage oder Installation
unfallbedingtem Auslaufen von
i
f g
h
j
a ON/OFF-Taste
b Daikin Eye
Betrieb
Automatisch
Entfeuchten
Kühlen
Heizen
Nur Ventilator
Timer-Betrieb
(a)
Wenn der Betrieb des EIN/AUS-Timers oder Wochen-Timers
eingestellt ist, wechselt das Daikin Eye zeitweise die Farbe zu
Orange. Nachdem es für ungefähr 10 Sekunden in Orange
geleuchtet hat, wechselt es für 3 Minuten wieder zur Farbe des
Betriebsmodus. Beispiel: Ist der Time bei Kühlbetrieb eingestellt
worden, leuchtet das Dakin Eye zeitweise für 10 Sekunden in
Orange und schaltet dann für 3 Minuten auf Blau.
Das Aussehen des Daikin Eye kann als negativ empfunden werden,
wenn die Schutzfolie nicht entfernt worden ist. Entfernen Sie die
Schutzfolie, falls sie während der Installation nicht abgenommen
worden ist.
INFORMATION
Beim Entfernen der Schutzfolie vorsichtig vorgehen und
darauf achten, nicht
beschädigen.
3.2 Über die Benutzerschnittstelle
▪ Direkte Sonneneinstrahlung. Die Benutzerschnittstelle NICHT
an einer Stelle platzieren oder ablegen, wo sie direkter
Sonnenbestrahlung ausgesetzt ist.
▪ Staub. Durch Staub auf dem Signalsender oder Empfänger wird
die Signalstärke und dadurch der Empfang geschwächt. Den
Staub mit einem weichen Tuch entfernen.
▪ Leuchtstoffleuchten. Befinden sich Leuchtstoffleuchten im
Raum, kann das die Signalkommunikation verhindern. Wenden
Sie sich bei diesem Fall an Ihren Installateur.
▪ Andere Geräte. Falls andere Geräte auf die Signale der
Benutzerschnittstelle reagieren, stellen Sie die anderen Geräte
weiter weg oder wenden Sie sich mit diesem Problem an Ihren
Installateur.
▪ Vorhänge. Stellen Sie sicher, dass die Signale zwischen Einheit
und Benutzerschnittstelle NICHT durch Vorhänge oder andere
Objekte blockiert werden.
HINWEIS
▪ Die Benutzerschnittstelle NICHT fallen lassen.
▪ Die Benutzerschnittstelle NICHT nass werden lassen.
a
b
Farbe des Daikin Eye
Rot/blau
Grün
Blau
Rot
Weiß
(a)
Orange
den Aufkleber darunter zu
CVXM20+FVXM25~50A2V1B
Split-System-Klimageräte
3P477071-2F – 2020.06
