Materialrolle einlegen
Material in Druckkopf ein-
legen
107815_de_00
2.4
Material einlegen und drucken
2.4.1
Material einlegen
Materialrolle auf Rollenhalter positionieren

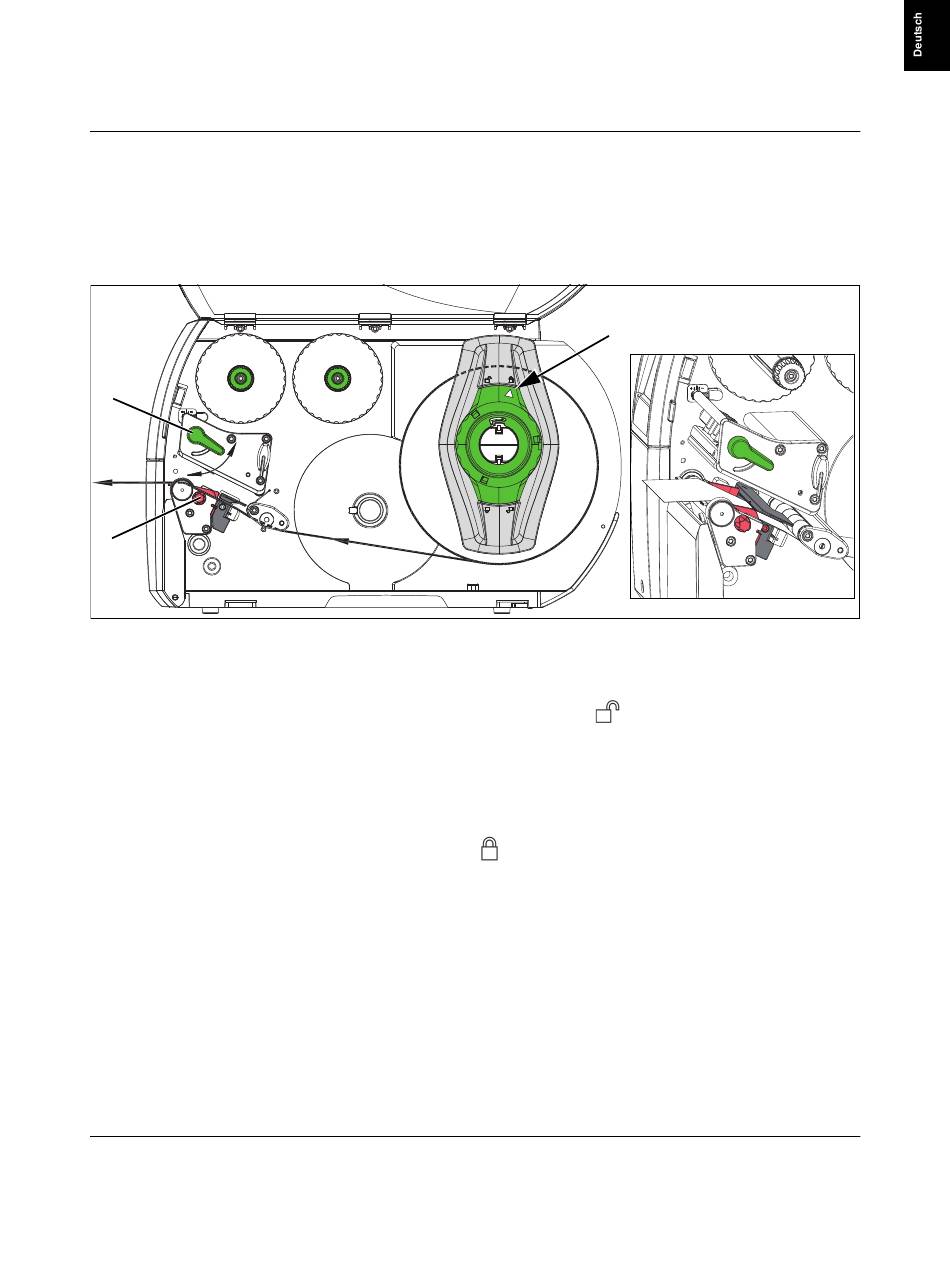

Bild 2-4
Rollenmaterial einlegen
•
Öffnen Sie den Deckel.
•
Lösen Sie den Randsteller (1). Drehen Sie dazu den grünen Stellring entgegen dem
Uhrzeigersinn, bis der Pfeil auf das Symbol
•
Ziehen Sie den Randsteller vom Rollenhalter ab.
•
Schieben Sie die Materialrolle so auf den Rollenhalter schieben, dass die zu bedru-
ckende Seite des Materials nach oben zeigt.
•
Setzen Sie den Randsteller wieder auf. Schieben Sie ihn so weit, bis beide Randsteller
an der Materialrolle anliegen. Beim Schieben ist ein deutlicher Widerstand spürbar.
•
Klemmen Sie den Randsteller fest. Drehen Sie dazu den Stellring im Uhrzeigersinn, bis
der Pfeil auf das Symbol
•
Wickeln Sie einen längeren Materialstreifen ab.
•
Um den Druckkopf anzuheben, drehen Sie den grünen Hebel (2) gegen den Uhrzeiger-
sinn.
•
Drehen Sie an der roten Rändelschraube (3), bis das Material zwischen die roten Füh-
rungen passt.
•
Schieben Sie das Material zur Druckeinheit.
•
Fahren Sie die Führungen dicht an die Materialkanten heran. Das Material darf aber
nicht klemmen.
•
Schließen Sie den Druckkopf.
