Die Anschluss-Boxen haben zwei Drehkodierschalter, um eine eindeutige ID zur
Stationserkennung einstellen zu können (S1 und S2). Siehe dazu Kapitel Schnittstellen
(Seite 55).
ACHTUNG
Varianten der Anschluss-Box
Wenn Sie in Ihrem fehlersicheren Automatisierungssystem Anschluss-Boxen mit und ohne
NOT-Halt/Stopp-Überbrückung installieren, besteht die Gefahr, dass beim Umstecken eines
Bediengeräts versehentlich eine Abschaltung ausgelöst wird.
Verwenden Sie deshalb in einem fehlersicheren Automatisierungssystem nur Anschluss-Boxen
der Variante "standard" oder nur Anschluss-Boxen der Variante "advanced".
Freiraum

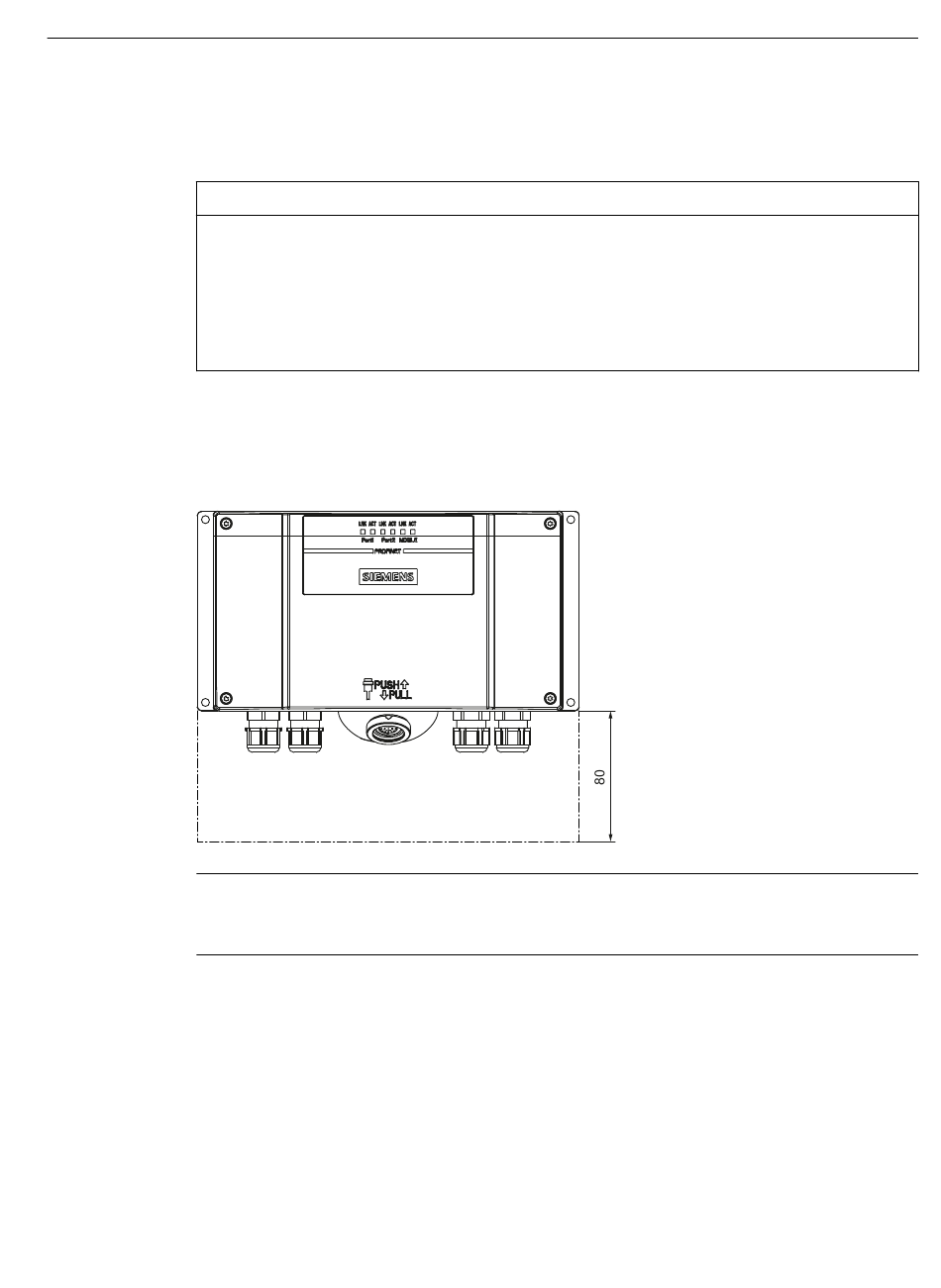

Um die Anschluss-Boxen standard und advanced ist folgender Freiraum erforderlich:
Hinweis
Die Schutzart IP65 an der Anschluss-Box ist bei gestecktem HT 10 oder bei gesteckter Blindkappe
gewährleistet.
Weitere Literatur
Eine ausführliche Beschreibung finden Sie in der Betriebsanleitung "SIMATIC HMI Bediengeräte
Mobile Panels 2nd Generation":
http://support.automation.siemens.com/WW/view/de/109477845/
Handheld Terminal HT 10
Gerätehandbuch, 09/2020, A5E47430965A AA
Anschließen
4.4 SIMATIC Anschluss-Box
31
