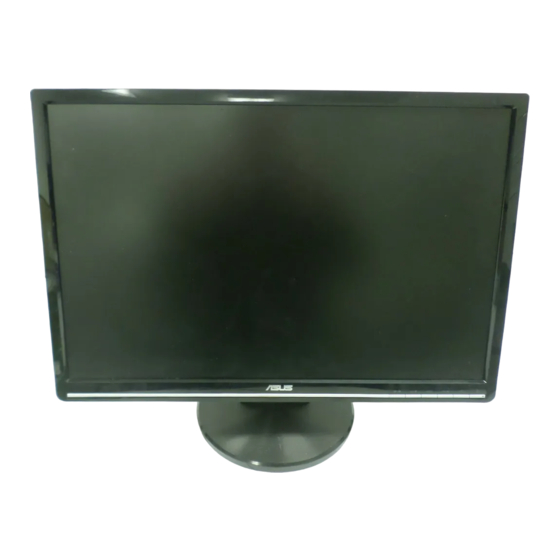

- Seite 1 E3702 V2 Juli 2008 VW224/VW221-Reihe LCD-Monitor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
übertragen werden. Hiervon ausgenommen ist die Erstellung einer Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung wird nicht gewährt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt. ASUS... -
Seite 3: Hinweise
Hinweise Federal Communications Commission-Erklärung Dieses Gerät erfüllt alle Anforderungen Teils FCC-Bestimmungen. Betrieb muss folgenden zwei Bedingungen erfüllen: ‧ Das Gerät darf keine schädlichen Interferenzen verursachen. ‧ Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ‧ Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. ‧ Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. ‧ Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen ‧ Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. -
Seite 6: Weitere Informationen
An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann zusätzliche Bestandteile wie z.B. eine Garantiekarte enthalten, die eventuell von Ihrem Händler... -
Seite 7: Willkommen
Vielen Dank für Ihren Kauf des LCD-Monitors der VW224/VW221-Reihe ® von ASUS Der neueste Breitbild-LCD-Monitor von ASUS liefert schärfere, breitere und hellere Bilder und bietet viele Funktionen, um Ihnen ein schönes visuelles Erlebnis zu geben. Durch diese Funktionen können Sie die Bequemlichkeit und das... -
Seite 8: Anbringen Des Monitorfußes
Anbringen des Monitorfußes So bringen Sie den Monitorfuß an: Bringen Sie den Fuß an dem Monitor an. Sie hören einen Klickton, wenn der Fuß ricntig einrastet. Verstellen Sie die Lage des Bildschirms, um einen angenehmen Blickwinkel zu erhalten. ‧ Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. -
Seite 9: Einführung Zum Monitor
Verwenden Sie diesen Hotkey, um zwischen den Eingängen VGA, und DVI umzuschalten . Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Betriebsanzeige ‧ Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. ASUS LCD Monitor VW224/VW221-Reihe... - Seite 10 1.4.1.2 VW224S/VW221S Taste: ‧ Verwenden Sie d iesen Hotkey, um zwischen den fünf voreingestellten, auf der SPLENDID™ Video Enhancement Technology basierenden Videomodi (Spielmodus, Nachtmodus, Landschaftsmodu s, Standardmodus und Theatermodus) umzuschalten. ‧ Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü...
- Seite 11 Monitor die Bildposition, den Takt und die Phase der Anzeige automatisch optimieren (nur beim VGA-Modus). Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Betriebsanzeige ‧ Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Blau Orange Standby-Modus ASUS LCD Monitor VW224/VW221-Reihe...
-
Seite 12: Rückseite Des Lcd-Monitors
1.4.2 Rückseite des LCD-Monitors Netzstromeingang. Hier schließen Sie das beigelegte Netzkabel an. Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC-Audioquelle an. (Bei einigen Modellen) DVI-Anschluss. Der 24-polig e Anschlus s ist für die PC (Persona l-Computer) DVI-D Digitalsignalverbindung vorgesehen. -
Seite 13: Abnehmen Des Halters/Fußes (Für Die Vesa-Wandmontage)
Halten Sie den Monitorfuß, wenn Sie die Schrauben entfernen. Schrauben Das VESA-Wandmontageset (100 mm x 100 mm) wird separat verkauft. Nur zur Verwendung mit einer UL-gelisteten Wandhalterung mit einer Minimalbelastung von 5.1 kg (Schraubengröße: 4 mm x 12 mm) ASUS LCD Monitor VW224/VW221-Reihe... -
Seite 14: Anpassen Des Bildschirms
Anpassen des Bildschirms ‧ Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. ‧ Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. ‧... -
Seite 15: Bildschirmmenü (Osd-Menü)
Dokumentbearbeitung mit der SPLENDID™ Video Enhancement. ‧ Theatermodus: Beste Option für Filme mit der SPLENDID™ Video Enhancement. ‧ Spielmodus: Beste Option für Spiele mit der SPLENDID™ Video Enhancement. ‧ Nachtmodus: Beste Option für Spiele oder Filme mit ASUS LCD Monitor VW224/VW221-Reihe... -
Seite 16: Kapitel 3: Allgemeine Anweisungen
dunklen Szenen mit der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen Sättigung und Schärfe nicht anpassen. • In anderen Modi können Sie die Funktion sRGB nicht anpassen. Image Hier können Sie die Helligkeit, den Kontrast, die Schärfe, die Sättigung, die Position (nur im VGA-Modus) und den Fokus (nur im VGA-Modus) anpassen. - Seite 17 ‧ Hautton: Es stehen Ihnen drei Farbmodi zur Auswahl: Rötlich, Natürlich und Gelblich. Im Anwender-Modus können Sie die Farben Rot (R), Grün (G) und Blau (B) anpassen. Der Wert kann auf 0 bis 100 gestellt werden. ASUS LCD Monitor VW224/VW221-Reihe...
-
Seite 18: Eingangsauswahl
Eingangsauswahl Hier können Sie entweder die VGA,DVI-Eingabequelle auswählen. Systemeinstellungen Hier können Sie das System anpassen. ‧ Lautstärke: Der Wert kann auf 0 bis 100 gestellt werden. Mit dem Hotkey können Sie diese Funktion direkt aufrufen. (Bei einigen Modellen) ‧ OSD-Einstellungen Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs anpassen. -
Seite 19: Technische Daten
100 mmx 100 mm (Ja) 100 mmx 100 mm (Ja) Geräteabmessungen (B x H x T) 513x412x210mm 513x412x210mm Packungsabmessungen (B x H x T) 590x454x162mm 590x454x162mm Nettogewicht (ca.) 4.7kg 4.5kg Bruttogewicht (ca.) 6.7kg 6.5kg AC: 100~240V (integriert) AC: 100~240V (integriert) Nennspannung * Die technischen Daten können ohne Ankündigung geändert werden. ASUS LCD Monitor VW224/VW221-Reihe ... - Seite 20 Bildschirmtyp VW221S VW221D Bildschirmgröße 21.6" Breitbild 21.6" Breitbild Max. Auflösung WSXGA+1680 x 1050 WSXGA+1680 x 1050 Helligkeit (i.d.R.) 300 cd/m2 300 cd/m2 Kontrastverhältnis (i.d.R.) 1000:1 1000:1 ≧160°(V) ;≧170°(H) ≧160°(V) ;≧170°(H) Betrachtungswinkel (H/V) CR ≥ 10 Anzeigefarben 16,7M 16,7M Ansprechzeit 5ms(Ein/Aus) 5m(Ein/Aus) D‐Sub‐Eingang Ja Ja Satellitenlautsprecher 1W x 2 Stereo ‐ Kippen +20º~‐5º +20º~‐5º VESA‐Wandmontage 100 mmx 100 mm (Ja) 100 mmx 100 mm (Ja) Geräteabmessungen (B x H x T) 506x400x 210mm 506x400x 210mm Packungsabmessungen (B x H x T) ...
-
Seite 21: Fehlerbehebung (Häufig Gestellte Fragen)
Monitor und dem Computer ist zu niedrig. verbunden ist. • Ändern Sie die Lautstärkeeinstellung des Monitors und des Computers. • Stellen Sie sicher, dass die Soundkarte und nötige Treiber richtig im Computer installiert und aktiviert sind. ASUS LCD Monitor VW224/VW221-Reihe... -
Seite 22: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Horizontale Vertikale Pixel Frequenz Frequenz Modus (MHz) (KHz) (Hz) 640x480 31.469 60Hz 25.175 640x480 37.861 72Hz 31.5 640x480 37.5 75Hz 31.5 SVGA 800x600 35.156 56Hz 800x600 37.879 60Hz 800x600 48.077 72Hz 800x600 46.875 75Hz 49.5 1024x768 48.363 60Hz 1024x768 56.476...
