Inhaltszusammenfassung für Asus VW195xL-Serie

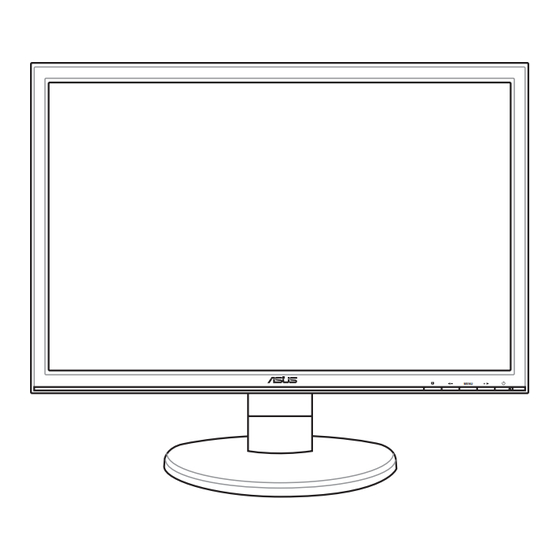

- Seite 1 VW195xL-/ VW202xL-/ VW225xL-Serie LCD-Monitor Benutzerhandbuch MENU...
- Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. ( “ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt ......................iii Erklärungen ....................iv Sicherheitsinformationen ................vi Pflege & Reinigung ..................vii Kapitel 1: Produktinformationen Willkommen! ................. 1-1 Paketinhalt ..................1-1 Monitoreinführung ............... 1-2 1.3.1 Vorderseite ..............1-2 1.3.2 Rückseitenansicht ............1-3 Kapitel 2: Aufbau Montage des Standbeins ............. 2-1 Einstellen des Monitors ............... -
Seite 4: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... - Seite 5 TCO-Prüfsiegel Herzlichen Glückwunsch! Der von Ihnen gekaufte Bildschirm trägt das TCO’03 Displays-Prüfsiegel für Bildschirme. Dies bedeutet, dass Ihr Monitor nach strengsten Qualitätsanforderungen und Umweltschutzrichtlinien entwickelt, hergestellt und geprüft wurde, um benutzergemäß verwendet und umweltfreundlich entsorgt werden zu können. Im Folgenden werden einige der TCO’03 Display-Anforderungen aufgelistet: Ergonomie •...
-
Seite 6: Sicherheitsinformationen
Sicherheitsinformationen • Bevor Sie den Monitor installieren, lesen Sie sorgfältig alle mitgelieferten Informationen. • Um Feuer- und Stromschlagrisiken zu vermindern, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus. • Öffnen Sie niemals das Monitorgehäuse. Der Spannungsaufbau im Monitor kann Ihnen körperliche Schäden zufügen. •... -
Seite 7: Pflege & Reinigung
Pflege & Reinigung • Bevor Sie den Monitor anheben oder neu positionieren sollten Sie die Kabel und Netzleitung abziehen. Wenn Sie den Monitor anheben oder tragen, fassen Sie ihn an den Kanten an. Heben Sie ihn nicht am Ständer oder einem Kabel •... -
Seite 8: Weitere Informationsquellen
An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen auf Seite viii aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. -
Seite 9: Kapitel 1: Produktinformationen
Vielen Dank für den Kauf eines ASUS VW195xL/VW202xL/VW225xL LCD- Monitors! Der neueste Widescreen LCD-Monitor von ASUS bietet eine klare, großzügige Widescreen LCD-Monitor von ASUS bietet eine klare, großzügige -Monitor von ASUS bietet eine klare, großzügige und leuchtende Bilddarstellung, sowie mehrere Zusatzfunktionen, die Ihre Anzeigeerlebnis auf ein neues Niveau erheben. -
Seite 10: Monitoreinführung
1.3 Monitoreinführung 1.3.1 Vorderseite MENU Ständer -Taste: • Mit diesem Hotkey können Sie über die SPLENDID™ Video- erweiterungstechnologie zwischen fünf voreingestellten Videomodi (Game Mode, Night View Mode, Scenery Mode, Standard Mode, Theater Mode) hin und her schalten. • Berühren Sie den Schalter, um das OSD-Menü zu verlassen, oder bei aktivem OSD-Menü... -
Seite 11: Rückseitenansicht
Netzkabels auf. DVI-Anschluss. Dieser 24-pol.-Anschluss ist für den Eingang von digitalen PC (Personal Computer) DVI-D-Signalen gedacht. VGA-Anschluss. Dieser 15-pol.-Anschluss ist für die Verbindung mit PC- Grafikkarten gedacht. Die VESA-konforme Wandanbringung (100mm x 100mm) muss separat erworben werden. ASUS VW195xL/VW202xL/VW225xL-Series LCD-Monitor... - Seite 12 Kapitel 1: Produktinformationen...
-
Seite 13: Kapitel 2: Aufbau
Verbinden Sie den Ständer mit dem Arm, wie in der folgenden Abbildung gezeigt. Bei einem erfolgreichen Zusammenstecken ertönt ein Klickgeräusch. Lösen Sie die Höhenverriegelung. Die Höhenverriegelung sollte nie gelöst werden, BEVOR der Bildschirm auf einer flachen Oberfläche abgelegt wurde. ASUS VW195xL/VW202xL/VW225xL-Serie LCD-Monitor... -
Seite 14: Einstellen Des Monitors
2.2 Einstellen des Monitors • Zur optimalen Ansicht wird empfohlen, den Monitor frontal anzuvisieren und dann den Neigungswinkel so einzustellen, wie es für Sie am bequemsten ist. • Halten Sie den Ständer bei der Einstellung fest, damit der Monitor nicht umkippt. • Der Neigungswinkel lässt sich von -3º... - Seite 15 Abb.1 abgedeckte Schraubenlöcher Schrauben Standbein Abb.2 Abb.3 Es wird empfohlen, die Tischoberfläche mit einem weichen Tuch abzudecken, um den Monitor nicht zu beschädigen. ASUS VW195xL/VW202xL/VW225xL-Serie LCD-Monitor...
-
Seite 16: Ständer Entfernen (Zum Verpacken)
2.4 Ständer entfernen (zum Verpacken) So entfernen Sie den Ständer: Schieben Sie den Bildschirm auf die kleinste Höhe und schieben Sie die Höhenverriegelung vor. Legen Sie den Bildschirm mit dem Bild nach unten auf eine flache Oberfläche. Drücken und halten Sie den Knopf am Ständer und entfernen Sie den Ständer vom Bildschirm. -
Seite 17: Einschalten Des Monitors
Sichern Sie alle Kabel mit dem Kabelhaken. Kabelhaken 2.6 Einschalten des Monitors Berühren Sie vorsichtig den Netzschalter . Die Position des Netzschalters entnehmen Sie der Beschreibung auf Seite 1-2. Die Stromanzeige leuchtet blau auf, um anzuzeigen, dass der Monitor eingeschaltet ist. ASUS VW195xL/VW202xL/VW225xL-Serie LCD-Monitor... - Seite 18 Kapitel 2: Aufbau...
-
Seite 19: Osd (On-Screen Display)-Menü
• Nachtmodus: für die Verwendung mit dunklem Bildschirm mit SPLENDID™ Video Enhancement. • Im Standard-Modus können Saturation und Sharpness nicht vom Benutzer selbst eingestellt werden. • In den anderen Modi ist die sRGB-Funktion nicht vom Benutzer einstellbar. ASUS VW195xL/VW202xL/VW225xL-Serie LCD-Monitor... -
Seite 20: Kapitel 3: Allgemeine Anweisungen
0 bis 100. Der Hotkey aktiviert diese Funktion. • Contrast (Kontrast): einstellbar von 0 bis 100. • ASCR: schaltet die ASCR (ASUS Smart Contrast Ratio)-Funktion ein/aus. • Sharpness (Schärfe): einstellbar von 0 bis 100. Saturation (Sättigung): einstellbar von 0 bis 100. • •... - Seite 21 Englisch, Französisch, Deutsch, Spanisch, Italienisch, Niederländisch, Russisch, Chinesisch (traditionell), Chinesisch (vereinfacht) und Japanisch. • Aspect Control (Anzeigeverhältnis): hier können Sie zwischen “Vollbild” und “4:3” auswählen. • Information: Zeigt die Monitorinformationen an. • Reset (Zurücksetzen): “JA” ermöglicht es Ihnen, die Werkseinstellungen wieder herzustellen. ASUS VW195xL/VW202xL/VW225xL-Serie LCD-Monitor...
-
Seite 22: Technische Daten
3.2 Technische Daten Technische Daten 3.2 Technische Daten (VW195xL-Serie) (VW195xL-Serie) Bildschirmtyp TFT LCD Bildschirmgröße 19" (16:10) Breitbildschirm Max. Auflösung WXGA+ 1440 x 900 Pixelabstand 0,285 mm Helligkeit (Typ.) 250 cd/m Helligkeit (Max.) 300 cd/m Kontrastverhältnis (Typ.) 800:1 Kontrastverhältnis (Max.) 2000:1 (mit eingeschaltetem ASCR) Betrachtungswinkel (H/V) 160˚/160˚... - Seite 23 VGA-Kabel, DVI-Kabel, Audiokabel, USB-Kabel (nur Zubehör VW202BL), Netzkabel, Schnellstartanleitung, Garantiekarte Entspricht den Regelungen Energy Star , CB, CE, Gost-R, CCC, CSA, FCC, C-Tick, ® BSMI, VCCI, TCO03, RoHS, WEEE, PSB * Spezifikationen können ohne Vorankündigung geändert werden. ASUS VW195xL/VW202xL/VW225xL-Serie LCD-Monitor...
- Seite 24 Technische Daten (VW225xL-Serie) (VW225xL-Serie) Bildschirmtyp TFT LCD Bildschirmgröße 22,0" (16:10) Breitbildschirm Max. Auflösung WSXGA+ 1680 x 1050 Pixelabstand 0,282 mm Helligkeit (Typ.) 250 cd/m Helligkeit (Max.) 300 cd/m Kontrastverhältnis (Typ.) 1000:1 Kontrastverhältnis (Max.) 8000:1 (mit eingeschaltetem ASCR) Betrachtungswinkel (H/V) 170˚/160˚ CR>10 Anzeigefarben 16,7M Reaktionszeit...
-
Seite 25: Problembehandlung (Häufig Gestellte Fragen)
• Stellen Sie sicher, dass das Audiokabel korrekt mit dem Monitor und dem Computer verbunden ist. • Verändern Sie die Lautstärkeneinstellung an Ihrem Computer und dem Monitor. • Stellen Sie sicher, dass der Soundkartentreiber Ihres Computers installiert und aktiviert ist. ASUS VW195xL/VW202xL/VW225xL-Serie LCD-Monitor... -
Seite 26: Unterstützte Betriebsmodi
3.4 Unterstützte Betriebsmodi Standard Auflösung Horizontale Vertikale Pixel Frequenz Frequenz 720 x 400 31.47KHz 70Hz 28.32MHz 640 x 480 31.47KHz 60Hz 25.18MHz 640 x 480 37.90KHz 72Hz 31.50MHz 640 x 480 37.50KHz 75Hz 31.50MHz 800 x 600 35.16KHz 56Hz 36.00MHz 800 x 600 37.90KHz 60Hz 40.00MHz...
