Inhaltszusammenfassung für Asus VW22AT

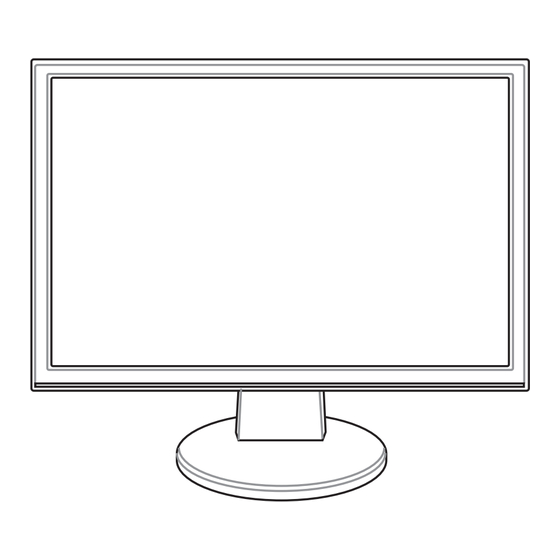

- Seite 1 LCD-Monitor der Serie VW22A Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Kapitel 3: Allgemeine Hinweise Bildschirmmenü (OSD-Menü) ...........3-1 3.1.1 Bedienungsvorgang ...........3-1 3.1.2 Einführung in die OSD-Funktionen ......3-1 Technische Daten (VW22AT) ..........3-4 Technische Daten (VW22AN) ..........3-5 Technische Daten (VW22AS) ..........3-6 Technische Daten (VW22AD) ..........3-7 Fehlerbehebung (Häufig gestellte Fragen) ......3-8 Unterstützte Anzeigemodi ..........3-9... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
Pflegen & Reinigen • Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. -
Seite 7: Weitere Informationen
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von Asus bietet ein schärferes, breiteres und helleres Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht -Taste: • Hiermit wählen Sie einen gewünschten voreingestellten Modus. • Mit dieser Taste schließen Sie das OSD-Menü oder kehren zum vorherigen Menü zurück. • Durch Drücken auf diese Taste für 2 bis 4 Sekunden lassen Sie den Monitor die Bildposition, den Takt und die Phase der Anzeige automatisch optimieren (nur beim VGA-Modus). -
Seite 11: Ansicht Von Hinten
Ansicht von hinten Anschlüsse an der Rückseite Audioeingang. Hier schließen Sie das beigelegte Audiokabel für die Verbindung mit der PC-Audioquelle an. (nur bei VW22AT/VW22AS) Netzstromeingang. Hier schließen Sie das Netzkabel an. DVI-Anschluss. Der 24-polige Anschluss ist für die PC (Personal- Computer) DVI-D Digitalsignalverbindung vorgesehen. -
Seite 12: Quickfit-Funktion
1.3.3 QuickFit-Funktion Die QuickFit Funktion ermöglicht eine Vorschau auf das Dokument- oder Foto-Layout direkt auf dem Bildschirm, ohne Testdrucke anfertigen zu müssen. Um QuickFit zu aktivieren, drücken Sie auf die QuickFit Direkttaste und anschließend auf die MENU Taste, um zwischen verschiedenen Mustergrößen zu wechseln. - Seite 13 Asus-LCD-Monitor der Serie VW22A...
- Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorfußes
Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Einstellungswinkel beträgt -5˚ bis +20˚. -5˚~20˚ ˚~20˚ ~20˚ ˚ Es ist normal, dass der Monitor während des Anpassens des Blickwinkels leicht wackelt. Asus-LCD-Monitor der Serie VW22A... -
Seite 16: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Arm und Basis dieses Monitors sind zur Unterstützung der VESA- Wandmontage abnehmbar. So nehmen Sie Arm/Basis ab: Platzieren Sie den Monitor mit der Bildschirmseite nach unten auf einem Tisch. Entfernen Sie die Gummis in den vier Schraubenlöchern (Abbildung 1). Entfernen Sie die Schrauben am Standbein (Abbildung1) und ziehen Sie das Standbein vom Bildschirm ab (Abbildung 2). -
Seite 17: Einschalten Des Monitors
Signalquelle über die Funktion "Eingangswahl" im OSD-Menü auswählen. Sichern Sie alle Kabel mit dem Kabelhaken. Kabelhaken Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leucht blau, wenn der Monitor eingeschaltet ist. Asus-LCD-Monitor der Serie VW22A... - Seite 18 Kapitel 2: Einrichtung...
-
Seite 19: Bildschirmmenü (Osd-Menü)
Beste Option für Spiele oder Filme mit dunklen Szenen mit der SPLENDID™ Video Enhancement. • sRGB: Ideal zum Betrachten von Fotos und Grafiken vom PCs. Im Standardmodus können Sie die Funktionen „ASCR“, „Sättigung“ und „Schärfe“ nicht anpassen. Asus-LCD-Monitor der Serie VW22A... -
Seite 20: Kapitel 3: Allgemeine Hinweise
• Kontrollen: Passt das Seitenverhältnis auf „Vollbild“ oder „4:3“ • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. • Position: Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des Bildes anpassen. Der Wert kann auf 0 bis 100 gestellt werden. - Seite 21 Hier werden Informationen zu dem Monitor angezeigt. • Sprache: Es stehen Ihnen zehn Sprachen zur Auswahl: Englisch, Deutsch, Italienisch, Französisch, Holländisch, Spanisch, Russisch, Chinesisch traditionell, Chinesisch vereinfacht und Japanisch. • Fabrikseinst: Die Option "Ja" stellt die Standardeinstellungen wieder her. Asus-LCD-Monitor der Serie VW22A...
-
Seite 22: Technische Daten (Vw22At)
Technische Daten (VW22AT) Bildschirmtyp TFT-LCD Bildschirmgröße 22 Zoll-Breitbild (16:10, 55,88 cm) Max. Auflösung 1680 x 1050 Pixelabstand 0,282 mm Helligkeit (i.d.R.) 250 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 50.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 Anzeigefarben... -
Seite 23: Technische Daten (Vw22An)
VGA-Kabel, DVI-Kabel, Netzkabel, Schnellstartanleitung, Garantiekarte Zulassungen Energy Star 5.0, TCO5.2, TUV-GS, TUV-Ergo, ® UL/cUL, CB, CE, ErP, FCC, CCC, BSMI, Gost-R, C-Tick, VCCI, J-MOSS, RoHS, WEEE, Windows 7 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. Asus-LCD-Monitor der Serie VW22A... -
Seite 24: Technische Daten (Vw22As)
Technische Daten (VW22AS) Bildschirmtyp TFT-LCD Bildschirmgröße 22 Zoll-Breitbild (16:10, 55,88 cm) Max. Auflösung 1680 x 1050 Pixelabstand 0,282 mm Helligkeit (i.d.R.) 250 cd/m Kontrastverhältnis (i.d.R.) 1000:1 Kontrastverhältnis (max.) 50.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel (H/V) 170˚/160˚ CR > 10 Anzeigefarben 16,7 M Ansprechzeit 5 ms... -
Seite 25: Technische Daten (Vw22Ad)
VGA-Kabel, Netzkabel, Schnellstartanleitung, Garantiekarte Zulassungen Energy Star 5.0, TCO5.2, TUV-GS, TUV-Ergo, ® UL/cUL, CB, CE, ErP, FCC, CCC, BSMI, Gost-R, C-Tick, VCCI, J-MOSS, RoHS, WEEE, Windows 7 WHQL *Die technischen Daten können ohne Ankündigung geändert werden. Asus-LCD-Monitor der Serie VW22A... -
Seite 26: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Die Betriebs-LED leuchtet Prüfen Sie, ob der Monitor sowie der orange, und kein Bild erscheint Computer im normalen Betriebszustand ist. -
Seite 27: Unterstützte Anzeigemodi
1600 x 1200 75,0 162,00 1680 x 1050 65,3 146,25 (primär) * Nicht in der Tabelle aufgelistete Modi werden möglicherweise nicht unterstützt. Wir empfehlen Ihnen einen in der obigen Tabelle aufgelisteten Modus für eine optimale Anzeige auszuwählen. Asus-LCD-Monitor der Serie VW22A... - Seite 28 3-10 Kapitel 3: Allgemeine Hinweise...
