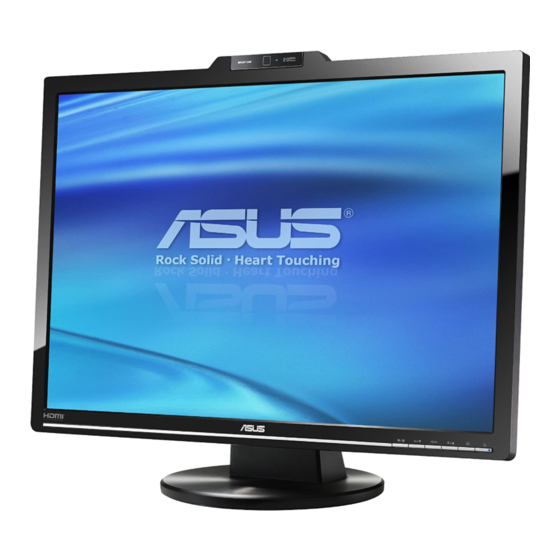

- Seite 1 E3949 V1 August 2008 VK266/VW266-Reihe LCD-Monitor Benutzerhandbuch VK266 VW266...
-
Seite 2: Inhaltsverzeichnis
übertragen werden. Hiervon ausgenommen ist die Erstellung einer Sicherungskopie für den persönlichen Gebrauch. Die Produktgarantie oder -dienstleistung wird nicht gewährt, wenn (1) das Produkt ohne schriftliche Zustimmung von ASUS repariert, modifiziert oder geändert wurde oder (2) die Seriennummer des Produkts unleserlich gemacht wurde oder fehlt. ASUS... -
Seite 3: Hinweise
Hinweise Federal Communications Commission-Erklärung Dieses Gerät erfüllt alle Anforderungen Teils FCC-Bestimmungen. Betrieb muss folgenden zwei Bedingungen erfüllen: ‧ Das Gerät darf keine schädlichen Interferenzen verursachen. ‧ Das Gerät muss alle empfangenen Interferenzen inklusive der Interferenzen, eventuell einen unerwünschten Betrieb verursachen, annehmen. Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ‧ Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. ‧ Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. ‧ Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 5: Pflegen & Reinigen
Pflegen & Reinigen ‧ Es ist ratsam, alle Kabel inklusive Stromkabel zu entfernen, bevor Sie den Monitor hochheben oder verstellen. Beachten Sie bitte die richtigen Hebemethoden, wenn Sie den Monitor aufstellen. Greifen Sie den Monitor an den Kanten, wenn Sie den Monitor hochheben oder tragen wollen. -
Seite 6: Weitere Informationen
An den folgenden Stellen finden Sie weitere Informationen und Quellen für eine Softwareaktualisierung. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware- und Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale Dokumentation Ihr Produktpaket kann zusätzliche Bestandteile wie z.B. eine Garantiekarte enthalten, die eventuell von Ihrem Händler... -
Seite 7: Willkommen
Vielen Dank für Ihren Kauf des LCD-Monitors der VK266/VW266-Reihe ® von ASUS Der neueste Breitbild-LCD-Monitor von ASUS liefert schärfere, breitere und hellere Bilder und bietet viele Funktionen, um Ihnen ein schönes visuelles Erlebnis zu geben. Durch diese Funktionen können Sie die Bequemlichkeit und das... -
Seite 8: Anbringen Des Monitorfußes
Anbringen des Monitorfußes So bringen Sie den Monitorfuß an: Bringen Sie den Fuß an dem Monitor an. Sie hören einen Klickton, wenn der Fuß ricntig einrastet. Verstellen Sie die Lage des Bildschirms, um einen angenehmen Blickwinkel zu erhalten. ‧ Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. -
Seite 9: Einführung Zum Monitor
Diese Taste ist auch ein Hotkey zur Helligkeitseinstellung. Eingangsauswahltaste Mit dieser Schnelltaste schalten Sie zwischen VGA-, DVI-, HDMI- und Component-Eingangssignalen um. (Nur bei manchen Modellen.) Mit der Taste (Eingangswahltaste) schalten Sie nach Anschluss der entsprechenden Signalkabel zwischen HDMI- und Component-Signalen um. ASUS LCD Monitor VK266/VW266-Reihe... -
Seite 10: Rückseite Des Lcd-Monitors
Stromschalter ‧ Drücken Sie auf diese Taste, um den Monitor ein- oder auszuschalten. Betriebsanzeige ‧ Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Blau Orange Standby-Modus 1.5.2 Rückseite des LCD-Monitors Schraubenbohrungen für VESA-Wandmontage Anschlüsse an der Rückseite Netzeingang HDMI-Eingang... -
Seite 11: Abnehmen Des Halters/Fußes (Für Die Vesa-Wandmontage)
Halten Sie den Monitorfuß, wenn Sie die Schrauben entfernen. Schrauben Das VESA-Wandmontageset (100 mm x 100 mm) wird separat verkauft. Nur zur Verwendung mit einer UL-gelisteten Wandhalterung mit einer Minimalbelastung von 7,9 kg (Schraubengröße: 4 mm x 12 mm) ASUS LCD Monitor VK266/VW266-Reihe... -
Seite 12: Anpassen Des Bildschirms
Blickwinkels nicht umkippt. ‧ Der Bildschirmwinkel kann auf -5º bis 20º eingestellt werden. -5º~20º Installieren der Software Life‐Frame 2 Die VK266-Reihe von ASUS bietet die benutzerfreundliche Software LifeFrame 2, die mit der Webcam zusammenarbeiten kann und Ihnen erlaubt, eigene Fotos oder Videoclips zu erstellen. •... -
Seite 13: Bildschirmmenü (Osd-Menü)
Dokumentbearbeitung mit der SPLENDID™ Video Enhancement. ‧ Theatermodus: Beste Option für Filme mit der SPLENDID™ Video Enhancement. ‧ Spielmodus: Beste Option für Spiele mit der SPLENDID™ Video Enhancement. ‧ Nachtmodus: Beste Option für Spiele oder Filme mit ASUS LCD Monitor VK266/VW266-Reihe... -
Seite 14: Kapitel 3: Allgemeine Anweisungen
dunklen Szenen mit der SPLENDID™ Video Enhancement. • Im Standardmodus können Sie die Funktionen Sättigung und Schärfe nicht anpassen. • In anderen Modi können Sie die Funktion sRGB nicht anpassen. Bild Hier können Sie die Helligkeit, den Kontrast, die Schärfe, die Sättigung, die Position (nur im VGA-Modus) und den Fokus (nur im VGA-Modus) anpassen. -
Seite 15: Eingangsauswahl
Im Anwender-Modus können Sie die Farben Rot (R), Grün (G) und Blau (B) anpassen. Der Wert kann auf 0 bis 100 gestellt werden. Eingangsauswahl Mit dieser Funktion können Sie VGA-, DVI-, HDMI- und YPbPr-Eingangsquellen wählen. (Bei einigen Modellen) Systemeinstellungen Hier können Sie das System anpassen. ASUS LCD Monitor VK266/VW266-Reihe... - Seite 16 ‧ Lautstärke: Der Wert kann auf 0 bis 100 gestellt werden. Mit dem Hotkey können Sie diese Funktion direkt aufrufen. ‧ OSD-Einstellungen Hier können Sie die horizontale Position (H-Position) und die vertikale Position (V-Position) des OSD-Menüs anpassen. Der Wert kann auf 0 bis 100 gestellt werden.
-
Seite 17: Technische Daten
693 x 528 x 206 693 x 528 x 206 Nettogewicht (ca.) 11,1 11,1 Bruttogewicht (ca.) Spannungsbereich 100 bis 240 V Wechselspannung 100 bis 240 V Wechselspannung * Die technischen Daten können ohne Ankündigung geändert werden. ASUS LCD Monitor VK266/VW266-Reihe... -
Seite 18: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht. • Drücken Sie die Taste , um den Monitor einzuschalten • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob der Monitor sowie der Die Betriebs-LED leuchtet orange, und Computer im normalen Betriebszustand ist. - Seite 19 WXGA+ 1280x768, 60 Hz 47,776 59,87 79,5 1280x768, 75 Hz 60,289 74,893 102,25 16:10 1280x800, 60 Hz 49,702 59,81 83,5 16:10 1280x800, 75 Hz 62,795 74,934 106,5 1080P 16: 9 1920x1080, 60 Hz 66,587 59,934 138,5 ASUS LCD Monitor VK266/VW266-Reihe...
-
Seite 20: Von Hdmi Unterstütztes Primär-Timing
1920x1080i 28,125 74,25 1920x1080i 33,716/ 1080i 16:9 59,94/ 60 74,176/ 74,25 59,94/ 60 Hz 33,75 VK266H / VW266H – von HDMI unterstütztes, optionales Timing Modus Eingangsbi Auflösung H (kHz) V (Hz) Pixel (MHz) ldformat 1440x480P 31,469/ 59,94/60 54/54,054 59,94/ 60 Hz...
